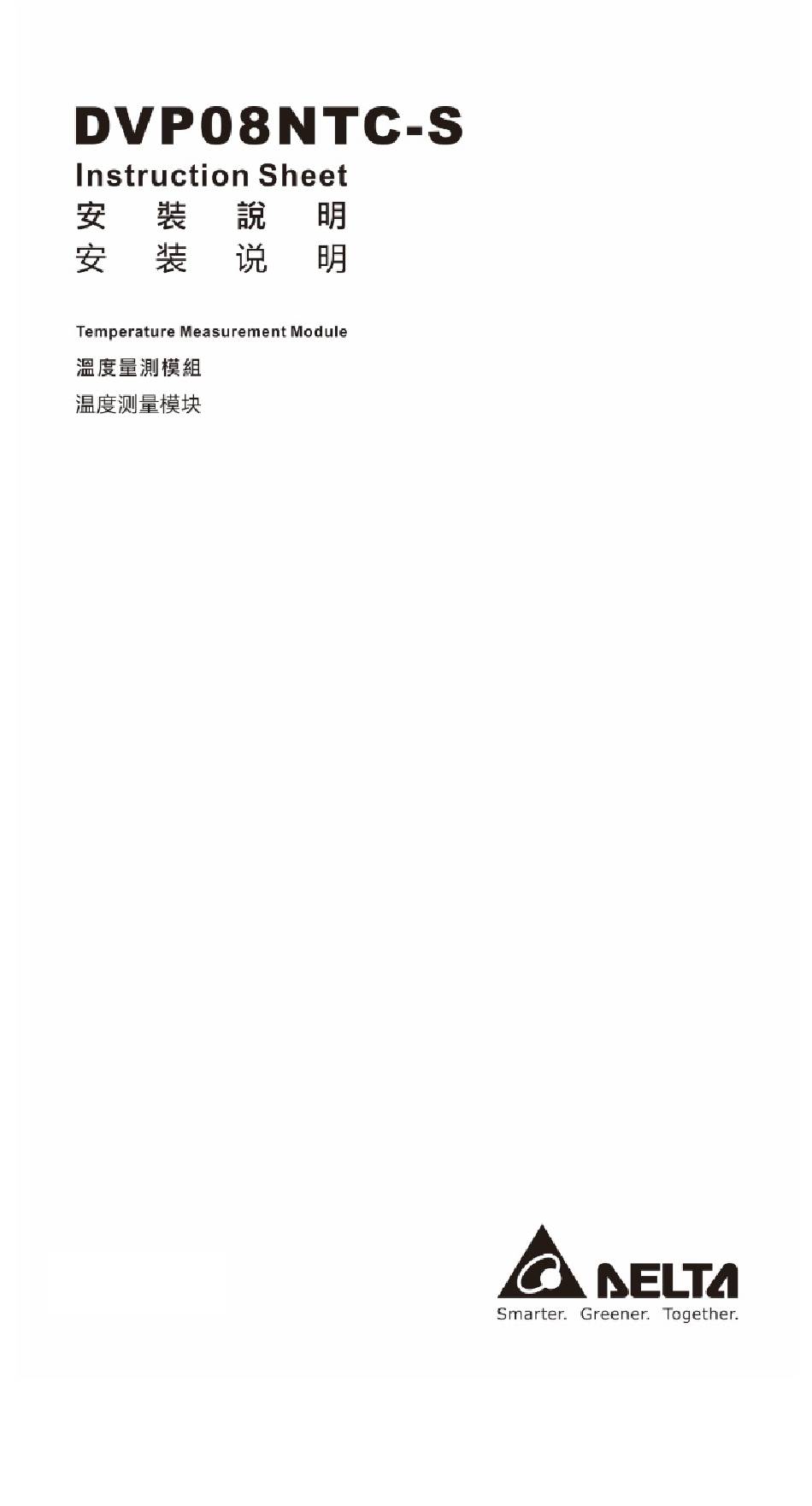

- Page 1 DVP-0968730-02 20200817...
- Page 2 ………………………………………………………………… ENGLISH ………………………………………………………………… Thank you for choosing Delta DVP series PLC. DVP08NTC-S is able to receive 8 points of RTDs, such as RTD, NTC Series and PTC(NXP-KTY81) sensors, and convert them into 16-bit digital signals. Through FROM/TO instructions in DVP Slim series MPU program, the data can be read and written.
- Page 3 Note2: DVP08NTC-S only supports 2-wire RTD sensor, which has no mechanism to compensate. Note3: If there is noise, please connect the shielded cables to the system earth point, and then ground the system earth point or connect it to the distribution box.
- Page 4 RS-485 Wiring Maste r n od e S la ve n od e Sl ave n od e D+ D- S G D+ D- S G SG D+ D- Te rmin al Ter min al r e sistor r esi stor ( 12 0 o hm) (1 20 o h m) S hi el de d...
- Page 5 MODBUS Latc Attribute Register content Description Address Mode Setting. CH3 & CH4 H4002 Mode setting CH5 & CH6 H4003 Mode setting CH7 & CH8 H4004 Mode setting K0: Celsius(°C) (Default) Temperature H4005 scales setting K1: Fahrenheit(°F) Setting range: 1~100 H4006 Moving average Default: 3 CH1 average...
- Page 6 Register Allocations MODBUS High byte Register Name Address Low byte（b7~b0） （b15~b8） CH1 & CH2 Sensors H4001 CH2 Setting value CH1 Setting value setting CH3 & CH4 Sensors H4002 CH4 Setting value CH3 Setting value setting CH5 & CH6 Sensors H4003 CH6 Setting value CH5 Setting value setting...
- Page 7 Example: Use Pt1000(H00) to set CH1, NTC 30K(H06) for CH2; and the setting value would be H0600 written into CR#1. Use Self-defined temperature/resistance table 8(H19) and disable channel for CH6 (HFF); the setting value would be HEF19 written into CR#3. ...
- Page 8 Self-defined Temperature/Resistance Table A total of 8 templates are provided with DVP08NTC-S. When there’s no built-in sensors inside the module, you can use the sensor after inputting values into the template provided by the manufacturer. In addition, self-defined temperature/resistance table is also possible. You can only use “NTC wizard”...
- Page 9 User interface description 1. Toolbar options Files: Store/ Access files, import / export temperature/resistance tables. Edit: Load default values, Clear resistance/temperature tables. Set: Communication settings, RS485 direct to module or connecting to module via DVP PLC Help: Operation instructions, Software information. 2.
- Page 10 Introduction to NTC and Sensitivity The NTC sensitivity about temperature changes also represents resistance’s rate of changes, which can be seen from the slope of the line in the chart below. The greater the slope the higher the sensitivity; therefore, the sensitivity of line A would be higher than line B as a result of a greater slope.
-
Page 11: Digital Output
Temperature/Digital Value Characteristic Curve The mode of measuring Celsius (Fahrenheit) temperature: Digital output Max. Min. Max. Temperature input Min. Temperature range Digital value conversion range Sensor °C (Min./Max.) °F (Min./Max.) °C (Min./Max.) °F (Min./Max.) Pt1000 -180 ~ 800°C -292 ~ 1,472°F K-1,800 ~ K8,000 K-2,920 ~ K14,720 Ni1000... - Page 12 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達 DVP 系列產品。DVP08NTC-S 溫度量測模組可接受外部 8 點熱阻溫度感測器，支援 RTD、 NTC Series、PTC（NXP KTY81）等感測器，將之轉換成 16 位元之數位信號。本模組可以獨立運作，或是 透過 DVP 薄型系列（Slim type）PLC 主機程式以指令 FROM/TO 來讀寫模組內之資料，模組內具有多個 CR（Control Register）暫存器，每個暫存器有 16 bits。電源單元與模組分離，體積小，安裝容易。 本機為開放型（OPEN TYPE）機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊 ⁄衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工具或鑰匙才可打開）防止非維護人員操 作或意外衝擊本體，造成危險及損壞。 交流輸入電源不可連接於輸入⁄出信號端，否則可能造成嚴重的損壞，因此請在上電之前再次確認電源配 線。輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。本體上之接地端子 務必正確的接地，可提 高產品抗雜訊能力。 產品外觀尺寸與部位介紹 25.2 PO W ER...
- Page 13 輸入/輸出端子台配置 S LD S LD 外部配線 輸入端配線 P T /NT C/N X P K T Y81 series/ Mu x S H IB AU RA P S B series CH 1 2-Wire P T /NT C/N XP K T Y81 series/ S H IBA U RA P S B series C H2 S LD...
- Page 14 RS-485配線 Maste r n od e S la ve n od e Sl ave n od e D+ D- S G D+ D- S G SG D+ D- Te rmin al Ter min al r e sistor r esi stor ( 12 0 o hm) (1 20 o h m) S hi el de d...
- Page 15 16 bits（0.1°C/0.1°F） 解析度 ±0.5% 在（25°C，77°F）範圍內滿刻度時。 總和精密度 ±1% 在（0 ~ 55°C，32 ~ 131°F）範圍內滿刻度時。 200ms/通道 響應時間 數位區與類比區未隔離，通道間未隔離。 數位電路與接地之間：500VDC 隔離方式 類比電路與接地之間：500VDC 24VDC與接地之間：500VDC 16位元二補數 數位資料格式 平均功能 有（CR#6） 自我診斷功能 上下極限偵測/通道 有，包含 ASCII/RTU 模式，預設通訊格式為 9600，7，E，1，ASCII，詳細通 通訊模式（RS-485） 訊格式請參考 CR#17 說明。 控制暫存器（CR） MODBUS 停電 讀寫 暫存器名稱 說明 位址...
- Page 16 MODBUS 停電 讀寫 暫存器名稱 說明 位址 保持 H4016 Low word CH3 ADC Raw Data H4017 High word H4018 Low word CH4 ADC Raw Data H4019 High word H401A Low word CH5 ADC Raw Data ADC 轉換後 H401B High word H401C Low word 之原始資料...
- Page 17 設定值 感測器類型 十進制 十六進制 PT-42H 10K B25 B85 3435K PT-43 10.74K B25 B85 3480K PT-51F 49.12K B25 B85 3992K PT-25E2 98..63K B25 B85 4066K PT-312 231.4K B25 B85 4240K KTY81-110/120 KTY81-121 KTY81-122 KTY81-210/220 KTY81-221 KTY81-222 自定義分度表 1 自定義分度表 2 自定義分度表 3 自定義分度表...
- Page 18 8，O，1 7，E，2（僅供 ASCII） 8，E，2 7，N，2（僅供 ASCII） 8，N，2 7，O，2（僅供 ASCII） 8，O，2 指令（CR#35） 可使用的指令列於下表： 指令 內容 H6001 參數停電保持 H5AA5 回復出廠設定（不會重置自定義分度表） H5AA6 清除所有自定義分度表 寫入後，CR#35 可一次性讀取，讀取為 1 表寫入指令成功，讀取為 0 表寫入指令失敗，讀取後皆會歸 0。 自定義分度表 DVP08NTC-S 提供共八張自定義分度表，當模組沒有內建欲使用的感測器時，可以依照該感測器廠商提供 的分度表填入，即可使用該感測器，或是可以依照不同應用，填寫輸入電阻值所對應到的數位值 （溫度值） 。 自定義分度表僅能透過軟體「NTC 精靈」編輯。 - 17 -...
- Page 19 註 1：溫度變化對應到的電阻變化越少，量測誤差越大。填入與內建感測器溫度敏感常數接近的分度表， 能減小量測誤差。 註 2：自定義分度表可填入的電阻上限值為 1.3MΩ。 NTC 精靈 A. 功能說明 NTC 精靈為 DVP08NTC-S 模組專用軟體，用來編輯自定義分度表。軟體提供 csv 檔匯入/匯出、一次上載/ 下載多張表、一次下載多台模組等功能。 B. 架構說明 NTC 精靈可以藉由兩種方式與模組通訊： 方法一：透過 DVP 主機 方法二：透過模組 RS-485 C. 進入方式： - 18 -...
- Page 20 D. 介面說明： 1. 選項功能說明 檔案：檔案儲存、讀取，分度表匯入、匯出功能。 編輯：載入預設值、清除分度表 設定：通訊設定，RS-485 直接連接模組或是透過主機連接模組。 說明：操作說明、軟體資訊說明。 2. 輸入起始溫度、溫度間距、溫度個數，可以產生一張空白的表格。 3. 分度表表格，可以填寫對應的電阻值，共八張分度表可供填寫，使用下方的頁籤切換。 4. 分度表折線圖，依照左邊的表格產生出來的折線圖。 5. 上下載分度表選擇，選擇欲上載/下載的分度表。 6. 如是主機通訊，在按上載/下載後會跳出以下介面，指定需要上載/下載的 NTC 模組。 - 19 -...
- Page 21 NTC敏感度常數介紹 敏感度常數表示熱敏電阻對溫度變化的敏感度（代表電阻的變化率） ，變化率可以由直線的斜率表示，斜率 越大靈敏度越大，如下圖所示直線 A 斜率大於直線 B 斜率，這代表著直線 A 敏感度大於直線 B 敏感度。 Low Sensitivity High Sensitivity Temperature (T) 敏感度常數的方程式可由兩個溫度之間的電阻變化率決定，其方程式如下所示。 ln ���� − ln ���� Sensitivity = − ���� ���� 2.3026(log ���� − log ���� − ���� ���� Sensitivity (����) = ����������������...
- Page 22 溫度/數位特性曲線 攝（華）氏溫度量測模式： 數位輸出 Max. Min. Max. 量測溫度輸入 Min. 輸入溫度範圍 數位轉換範圍 感測器 °C °F °C °F （Min. / Max.） （Min. / Max.） （Min. / Max.） （Min. / Max.） Pt1000 -180 ~ 800°C -292 ~ 1,472°F K-1,800 ~ K8,000 K-2,920 ~ K14,720 Ni1000 -100 ~ 180°C -148 ~ 356°F...
- Page 23 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达 DVP 系列产品。 DVP08NTC-S 温度量测模块可接受外部 8 点热阻温度传感器， 支持 RTD、 NTC Series、PTC（NXP KTY81）等传感器，将之转换成 16 位之数字信号。本模块可以独立运作，或是透 过 DVP 薄型系列（Slim type）PLC 主机程序以指令 FROM/TO 来读写模块内之数据，模块内具有多个 CR （Control Register）寄存器，每个寄存器有 16 bits。电源单元与模块分离，体积小，安装容易。 本机为开放型（OPEN TYPE）机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击 ∕冲击意外之外壳配线箱内。另必须具备保护措施（如：特殊之工具或钥匙才可打开）防止非维护人员操 作或意外冲击本体，造成危险及损坏。 交流输入电源不可连接于输入∕出信号端，否则可能造成严重的损坏，因此请在上电之前再次确认电源配 线。输入电源切断后，一分钟之内，请勿触摸内部电路。本体上之接地端子 务必正确的接地，可提 高产品抗干扰能力。 产品外观尺寸与部位介绍...
- Page 24 输入/输出端子台配置 S LD S LD 外部配线 输入端配线 P T /NT C/N X P K T Y81 series/ Mu x S H IB AU RA P S B series CH 1 2-Wire P T /NT C/N XP K T Y81 series/ S H IBA U RA P S B series C H2 S LD...
- Page 25 RS-485配线 Maste r n od e S la ve n od e Sl ave n od e D+ D- S G D+ D- S G SG D+ D- Te rmin al Ter min al r e sistor r esi stor ( 12 0 o hm) (1 20 o h m) S hi el de d...
- Page 26 分辨率 16 bits（0.1°C/0.1°F） ±0.5% 在（25°C，77°F）范围内满刻度时。 总和精密度 ±1% 在（0 ~ 55°C，32 ~ 131°F）范围内满刻度时。 200ms/通道 响应时间 数字区与模拟区未隔离，通道间未隔离。 数字电路与接地之间：500VDC 隔离方式 模拟电路与接地之间：500VDC 24VDC与接地之间：500VDC 数字数据格式 16位二补码 平均功能 有（CR#6） 自我诊断功能 上下极限侦测/通道 有，包含 ASCII/RTU 模式，默认通讯格式为 9600，7，E，1，ASCII，详细通 通讯模式（RS-485） 讯格式请参考 CR#17 说明。 控制寄存器（CR） MODBUS 停电 读写 寄存器名称 说明 地址...
- Page 27 MODBUS 停电 读写 寄存器名称 说明 地址 保持 H4016 Low word CH3 ADC Raw Data H4017 High word H4018 Low word CH4 ADC Raw Data H4019 High word H401A Low word CH5 ADC Raw Data ADC 转换后 H401B High word H401C Low word 之原始数据...
- Page 28 设置值 传感器类型 十进制 十六进制 PT-42H 10K B25 B85 3435K PT-43 10.74K B25 B85 3480K PT-51F 49.12K B25 B85 3992K PT-25E2 98..63K B25 B85 4066K PT-312 231.4K B25 B85 4240K KTY81-110/120 KTY81-121 KTY81-122 KTY81-210/220 KTY81-221 KTY81-222 自定义分度表 1 自定义分度表 2 自定义分度表 3 自定义分度表...
- Page 29 8，E，2 7，N，2（仅供 ASCII） 8，N，2 7，O，2（仅供 ASCII） 8，O，2 指令（CR#35） 可使用的指令列于下表： 指令 内容 H6001 参数停电保持 H5AA5 回复出厂设置（不会重置自定义分度表） H5AA6 清除所有自定义分度表 写入后，CR#35 可一次性读取，读取为 1 表写入指令成功，读取为 0 表写入指令失败，读取后皆会归 0。 自定义分度表 DVP08NTC-S 提供共八张自定义分度表，当模块没有内建欲使用的传感器时，可以依照该传感器厂商提供 的分度表填入， 即可使用该传感器， 或是可以依照不同应用， 填写输入电阻值所对应到的数字值 （温度值） 。 自定义分度表仅能透过软件「NTC 向导」编辑。 - 28 -...
- Page 30 注 1：温度变化对应到的电阻变化越少，量测误差越大。填入与内建传感器温度敏感常数接近的分度表， 能减小量测误差。 注 2：自定义分度表可填入的电阻上限值为 1.3MΩ。 NTC 向导 A. 功能说明 NTC 向导为 DVP08NTC-S 模块专用软件，用来编辑自定义分度表。软件提供 csv 档导入/导出、一次上传/ 下载多张表、一次下载多台模块等功能。 B. 架构说明 NTC 向导可以藉由两种方式与模块通讯： 方法一：透过 DVP 主机 方法二：透过模块 RS-485 C. 进入方式： - 29 -...
- Page 31 D. 接口说明： 1. 选项功能说明 文件：文件储存、读取，分度表导入、导出功能。 编辑：加载默认值、清除分度表 设置：通信设置，RS-485 直接连接模块或是透过主机连接模块。 帮助：操作说明、软件信息说明。 2. 输入起始温度、温度间距、温度个数，可以产生一张空白的表格。 3. 分度表表格，可以填写对应的电阻值，共八张分度表可供填写，使用下方的页签切换。 4. 分度表折线图，依照左边的表格产生出来的折线图。 5. 上下载分度表选择，选择欲上传/下载的分度表。 6. 如是主机通讯，在按上传/下载后会跳出以下接口，指定需要上传/下载的 NTC 模块。 - 30 -...
- Page 32 NTC敏感度常数介绍 敏感度常数表示热敏电阻对温度变化的敏感度（代表电阻的变化率） ，变化率可以由直线的斜率表示，斜率 越大灵敏度越大，如下图所示直线 A 斜率大于直线 B 斜率，这代表着直线 A 敏感度大于直线 B 敏感度。 Low Sensitivity High Sensitivity Temperature (T) 敏感度常数的方程式可由两个温度之间的电阻变化率决定，其方程式如下所示。 ln ���� − ln ���� Sensitivity = − ���� ���� 2.3026(log ���� − log ���� − ���� ���� Sensitivity (����) = ����������������...
- Page 33 温度/数字特性曲线 摄（华）氏温度量测模式： 数字 输出 Ma x . M i n. Ma x . 量 测 温度 输入 M in. 输入温度范围 数字转换范围 传感器 °C °F °C °F （Min. / Max.） （Min. / Max.） （Min. / Max.） （Min. / Max.） Pt1000 -180 ~ 800°C -292 ~ 1,472°F K-1,800 ~ K8,000...
