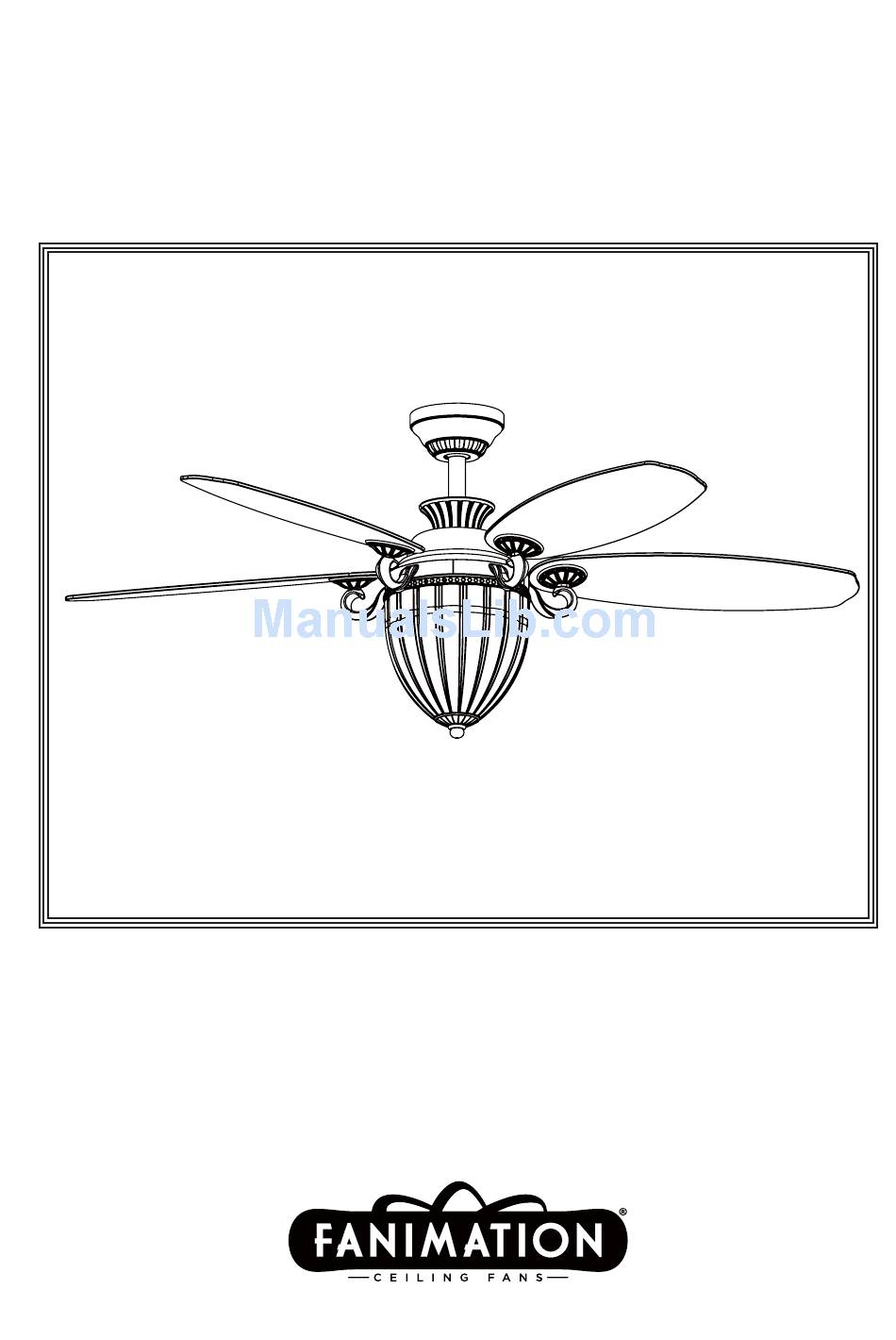

Page 1: Ceiling Fan
™ The Stonehill Ceiling Fan Weight 9.9 kg (21.8 lbs) Model No. FP7953CH OWNER’S MANUAL READ AND SAVE THESE INSTRUCTIONS... -
Page 2: Important Safety Instructions
Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation. -
Page 3: Table Of Contents
Table of Contents Unpacking Instructions................4 . -
Page 4: Unpacking Instructions
– Sixteen Ø4.8 x Ø15.5 x 1 mm Adapter-Switch Housing Fanimation. Substitution of parts or accessories not Fiber Washer designated for use with this product by Fanimation could Light Kit Assembly (blade to blade holder) result in personal injury or property damage. Contact Blade Holder Set –... -
Page 5: Electrical And Structural Requirements
8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms. -
Page 6: How To Assemble Your Ceiling Fan
How to Assemble Your Ceiling Fan 1. Remove the hanger ball portion from the downrod/ hanger ball assembly by loosening the set screw in the hanger ball until the ball falls freely down the downrod. Downrod Remove the pin from the downrod, then remove the hanger ball. - Page 7 How to Assemble Your Ceiling Fan (continued) 6. Route wires through canopy screw cover and ceiling canopy. (Figure 6) Ceiling Canopy Canopy Screw Cover Figure 6 7. Reinstall the hanger ball on the downrod as follows. Route the three 80 in. wires through the hanger ball. Position the pin through the two holes in the downrod and align the hanger ball so the pin is captured in the groove in the top of the hanger ball.
-
Page 8: How To Hang Your Ceiling Fan
How to Hang Your Ceiling Fan WARNING To avoid possible re or shock, be sure electricity is turned off at the main fuse box before hanging. MAIN FUSE BOX (Figure 9) Figure 9 NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, as it must be CEILING grounded for safe operation. -
Page 9: How To Wire Your Ceiling Fan
How to Wire Your Ceiling Fan WARNING To avoid possible electrical shock, be sure electricity MAIN FUSE BOX is turned off at the main fuse box before hanging (Figure 13). If you are not sure if the outlet box is grounded, NOTE: Figure 13 contact a licensed electrician for advice, as it must be... -
Page 10: Installing The Canopy Housing
Installing the Canopy Housing NOTE: This step is applicable after the neccessary wiring is completed. 1. Remove one of the two shoulder screws in the hanger bracket. Loosen the second shoulder screw without fully removing it. Assemble canopy by rotating key slot in canopy over shoulder screw in hanger bracket. - Page 11 How to Assemble the Blades and Light Kit Assembly(continued) 3. Remove one of the three screws in the motor assembly. Slightly loosen the remaining two screws. Motor Assemble the adapter-switch housing assembly to Assembly the motor assembly using the two key slots. Replace the third screw and securely tighten all three screws.
-
Page 12: How To Operate Your Ceiling Fan
How to Assemble the Blades and Light Kit Assembly(continued) 8. Position the glass onto the light kit assembly and Light Kit secure with rubber washer, flat washer, nut, trim cover Assembly and finial. Do not overtighten. (Figure 28) Glass Flat Washer Rubber Washer Figure 28 How to Operate Your Ceiling Fan... -
Page 13: Maintenance
How to Operate Your Ceiling Fan 4. If airflow is desired in the opposite direction, turn the fan off and wait for the blades to stop turning. Then slide the reverse switch to the opposite position and turn fan on again. (Figure 32) Reverse Switch Information Reversing Season... -
Page 14: How To Install Your Remote Control
How to Install Your Remote Control (Option #1) 1. Unthread two screws from the wall switch plate. (Figure 1) 2. Install the control bracket with two #6-32 x 3/4” screws and push in the four plastic plugs to cover the screw holes. (Included with the control). -
Page 15: Trouble Shooting
Trouble Shooting WARNING For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. Trouble Probable Cause Suggested Remedy 1. Fuse or circuit breaker blown. 1. Check main and branch circuit fuses or circuit breakers. 2. -
Page 16: Parts List
Parts List Model No. FP7953CH Reference # Description Part # AP255BL Hanger Bracket Assembly ADR1-45CH Hanger Ball/Downrod Assembly P795301CH Canopy AP260CH Canopy Screw Cover Assembly Motor Coupling Cover P795302CH Fan Motor Assembly AMA7953CH Blade Set AP795305WACY Blade Holder Set AP795313CH Adapter-Switch Housing Assembly AP795307BL Light Kit Assembly... -
Page 17: Exploded-View Illustration
™ The Stonehill Model FP7953CH Exploded-View Figure 1 NOTE: The illustration shown is not to scale or its actual con guration may vary. Product/parts are subject to change without notice. - Page 18 10983 Bennett Parkway Zionsville, IN 46077 (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2012 Fanimation 2012/07 V.01...
-
Page 19: Ventilador De Techo
™ The Stonehill Ventilador de techo Peso neto 9.9 kg (21.8 lbs) Modelo N.º FP7953CH MANUAL DEL PROPIETARIO LEA Y GUARDE ESTAS INSTRUCCIONES... - Page 20 GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.
- Page 21 En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los daños que resulten del embalaje incorrecto del producto.
-
Page 22: Instrucciones Para El Desempaque
No instale ni utilice el ventilador si falta alguna pieza o si hay piezas dañadas. Este producto está diseñado para ser utilizado sólo con las piezas suministradas o los accesorios indicados por Fanimation específicamente para el mismo. La sustitución de piezas o accesoriosque Fanimationno designó Ø... -
Page 23: Requisitos Eléctricos Y Estructurales
óptimo. del reloj. Esto produce una suave corriente ascendente, Consulte en su tienda minorista de Fanimation para que obliga al aire cálido que se acumula cerca del techo a obtener accesorios de montaje opcionales. - Page 24 Cómo ensamblar el ventilador de techo Extraiga la pieza de la bola colgante de la unidad Pasador de la bola colgante / varilla aflojando el tornillo de presión de la bola colgante hasta que la bola se Bola para colgar libere de la varilla.
- Page 25 Cómo ensamblar el ventilador de techo (cont.) Pase los cables a través de la cubierta para el tornillo y el capuchón. (Figura 6) Capuchón de techo la cubierta del tornillo de la base Figura 6 Vuelva a colocar la semiesfera en el barral como se indica a continuación.
- Page 26 Cómo colgar el ventilador de techo ADVERTENCIA Para evitar una posible descarga eléctrica, asegúrese de cortar la alimentación eléctrica de la caja de PRINCIPAL CAJA DE fusibles principal antes de colgar el ventilador. FUSIBLES (Figura 9) NOTA: Si no está seguro de si la caja de salida tiene conexión a tierra, pida consejo a un electricista certificado, ya que debe tener conexión a tierra para un funcionamiento seguro.
- Page 27 Cómo realizar la instalación eléctrica del ventilador de techo ▲ADVERTENCIA Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles PRINCIPAL CAJA DE principal antes de realizar la instalación eléctrica. FUSIBLES (Figura 13) NOTA: Si no está...
- Page 28 Cómo realizar la instalación eléctrica del ventilador de techo (Cont.) ADVERTENCIA Aditamentos utilizados Verifique que todas las conexiones estén ajustadas, Conectores incluida la conexión a tierra, y que no haya conductores de cable desnudos visibles en los conectores, excepto el conductor con conexión a tierra.
-
Page 29: Cómo Ensamblar Los Aspas Y Kit De Luz
Cómo ensamblar los Aspas y kit de luz 1. Coloque el aspa sobre el soporte de aspas con los pilotes roscados a la vista. Asegúrese de que la Tornillos con cabeza de arandela de #8-32 x 8 mm parte inferior del aspa se encuentre bien apoyada (3 cada uno por aspa) sobre el soporte. - Page 30 Cómo ensamblar los Aspas y kit de luz( cont.) 5. Retire el remate del reborde,la tapa, la tuerca, el arandela plana y arandela de goma del unidad del kit de iluminación. (Figura 25) Goma del reborde Unidad del kit de iluminación Arandela plana Tuerca...
- Page 31 Cómo utilizar su ventilador de techo Restaure la fuente de alimentación de la toma de corriente enciendo la electricidad del fusible principal. (Figura 29) ADVERTENCIA PRINCIPAL CAJA DE FUSIBLES Compruebe que todas las conexiones realizadas correctamente, incluyendo la toma de tierra, y que no se visualizan ningún cable pelado en los conectores de cables, con la excepción del cable de toma de Figura 29...
-
Page 32: Cómo Instalar Su Mando A Distancia
Cómo instalar su mando a distancia (Opción #1) 1. Retire los dos tornillos colocados en la plaza del interruptor de la pared. (Figura 1) 2. Instale el soporte de control con los dos tornillos #6-32x 3/4”. Empuje los cuatro tapones de plástico para cubrir los orificios de los tornillos. -
Page 33: Solución De Problemas
4. NO HAY SUFICIENTE 1. Si es posible, considere el uso de un barral más largo. Por ejemplo (no incluido, usted puede comprar el MOVIMIENTO DE AIRE tiempo de la vara hacia abajo fanimation.com) -
Page 34: Lista De Piezas
Lista de piezas Modelos N.° FP7953CH Reference Descripción Pieza # N.° Unidad del soporte de suspensión AP255BL ADR1-45CH Unidad del barral/de la semiesfera Capuchón de techo P795301CH Cubierta para el tornillo del capuchón AP260CH Cubierta de unión del motor P795302CH AMA7953CH Aspa AP795305WACY... -
Page 35: Ilustración Del Despiece
™ The Stonehill Modelo FP7953CH Despiece Figura 1 NOTA: la ilustración que se muestra no está hecha a... - Page 36 10983 Bennett Parkway Zionsville, IN 46077 Llame sin cargo al (888) 567-2055 FAX (866) 482-5215 Desde fuera de los EE.UU., llame al (317) 733-4113 Visite nuestro sitio Web en www.fanimation.com Copyright 2012 Fanimation 2012/07 V.01...
