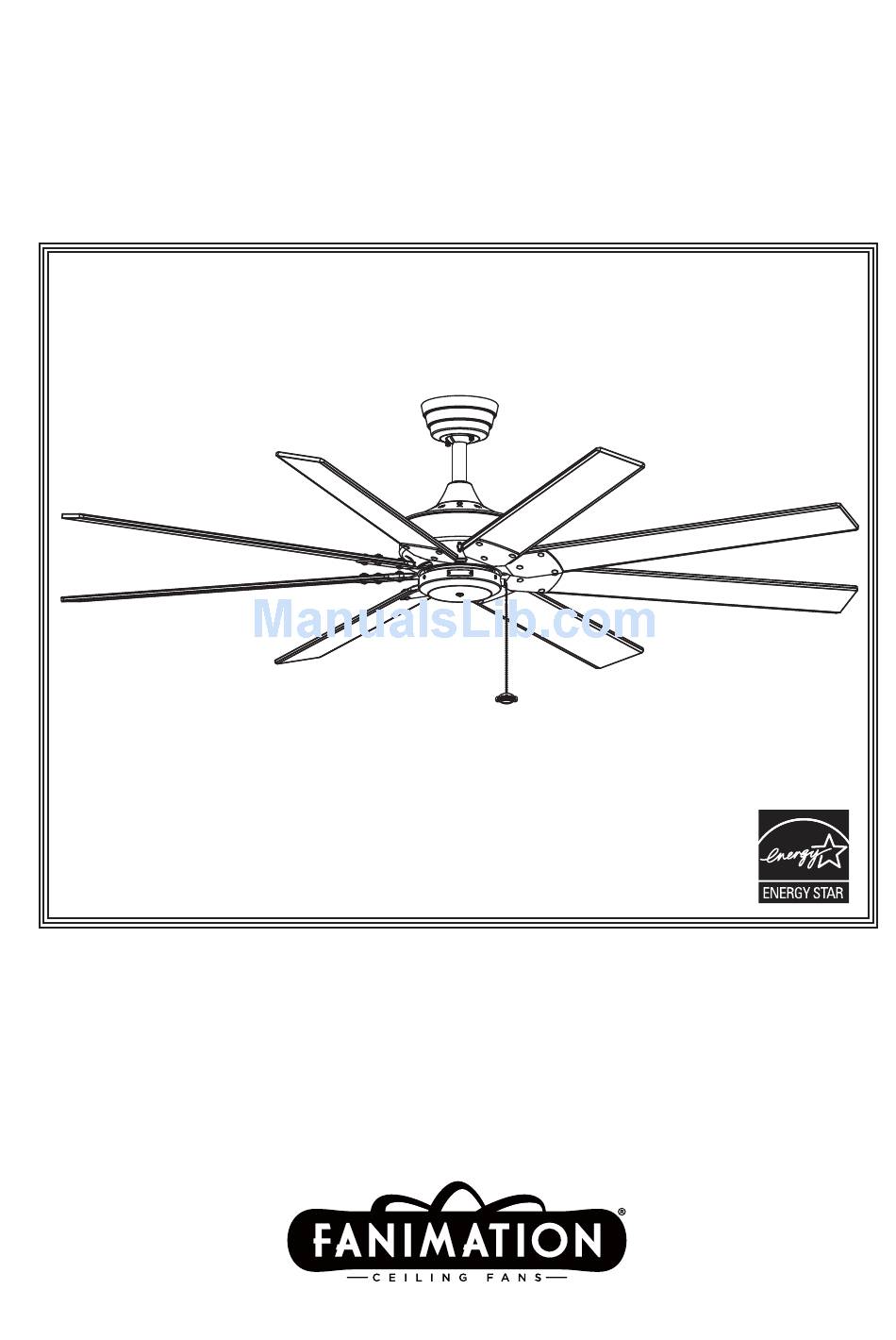

- Page 1 ™ The Levon 8-Bladed Ceiling Fan Net Weight 10.8 kg (23.8 lbs) Model No. FP7910** OWNER’S MANUAL READ AND SAVE THESE INSTRUCTIONS...
-
Page 2: Table Of Contents
Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation. -
Page 3: Tools Needed For Assembly
– Two 5/32˝ threaded rods Fanimation. Substitution of parts or accessories not • Motor Coupling Cover – Two 5/32˝ lockwashers designated for use with this product by Fanimation could • Blade Holder Set – Two knurled knobs • Blade Set result in personal injury or property damage. -
Page 4: Energy Efficient Use Of Ceiling Fans
8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms. - Page 5 Electrical and Structural Requirements (Continued) Deep box with brace (Figure 3) Paired with a deep box, this hanger is meant to span CEILING JOIST between two joists and takes the place of wooden blocking. WARNING To reduce the risk of fire, electric shock, or personal injury, mount to outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or less and use mounting screws provided with the outlet box.
-
Page 6: How To Assemble Your Ceiling Fan
How to Assemble Your Ceiling Fan 1. Remove the hanger ball portion from the downrod /hanger ball assembly by loosening the set screw in the hanger ball until the ball falls freely down the Downrod downrod. Remove the pin from the downrod, then remove the hanger ball. - Page 7 How to Assemble Your Ceiling Fan (continued) 6. Reinstall the hanger ball on the downrod as follows. Route the three 80-inch wires through the hanger ball. Position the pin through the two holes in the downrod and align the hanger ball so the pin is captured in the groove in the top of the hanger ball.
-
Page 8: How To Hang Your Ceiling Fan
How to Hang Your Ceiling Fan WARNING Ceiling To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before hanging. NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, as it must be grounded for safe operation. -
Page 9: How To Wire Your Ceiling Fan - Pull Chain
How to Wire Your Ceiling Fan - Pull Chain If you feel that you do not have enough electrical wiring knowledge or experience, have your fan installed by a licensed electrician. WARNING Black To avoid possible electrical shock, be sure electricity is Fan Wire Listed Black... - Page 10 Assembling and Mounting the Fan Blades and Switch Hsg INSTALLATION NOTE Motor Assembly Do not connect fan blades until the fan is completely installed. Installing the fan with blades assembled may result in damage to the fan blades. WARNING To reduce the risk of personal injury, do not bend the Figure 1 blade holders when installing, balancing the blades or cleaning the fan.
-
Page 11: Operating Instructions - Pull Chain
Assembling and Mounting the Fan Blades and Switch Hsg (Continued) 8. Remove one of the three screws in the support bracket. Attach the switch cup support cover to the support flange by rotating plate and properly positioning screws in key slots. Install third screw in remaining hole. -
Page 12: Parts List
Parts List Model FP7910** Ref # Description Part # Hanger Bracket Assembly APG610BL Downrod/Hanger Ball Assembly Containing: Hanger Ball Assembly Downrod ADR1-6** Clevis Pin Hairpin Clip Ceiling Canopy PG165** Motor Coupling Cover AP1115** Fan Motor Assembly AMA7910** Switch Cup Housing/Adapter Assembly AP5005** Wiring Harness (part of Switch Cup Housing/Adapter assembly) AP5006**... -
Page 13: Exploded-View Illustration
The Levon – FP7910** ™ Exploded-View Illustration Figure 1 NOTE: The illustration shown is not to scale or its actual con guration or nishes may vary... -
Page 14: Trouble Shooting
1 and 3 or 1 and 4. If this does not improve wobble, exchange 2 and 3 or 2 and 4. 1. If possible, consider using a longer downrod (not 4. NOT ENOUGH AIR included, you can buy the longer downrod from MOVEMENT fanimation.com). - Page 16 10983 Bennett Parkway Zionsville, IN 46077 Toll Free (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2014 Fanimation 20014/12 V.01...
- Page 17 ™ The Levon 8-aspas Ventilador de techo Peso neto 10.8 kg (23.8 lb) Modelo N.º FP7910** MANUAL DEL PROPIETARIO LEA Y GUARDE ESTAS INSTRUCCIONES...
- Page 18 1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR: si se produce una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará...
-
Page 19: Instrucciones Para El Desempaque
– Tornillos 3/16˝-24 y arandelas de plana • Soporte de suspensión (aspa a soporte de aspas) indicados por Fanimation específicamente para el mismo. La • Capuchón – destornillador Phillips de 4˝ sustitución de piezas o accesoriosque Fanimationno designó... - Page 20 óptimo. del reloj. Esto produce una suave corriente ascendente, Consulte en su tienda minorista de Fanimation para que obliga al aire cálido que se acumula cerca del techo a obtener accesorios de montaje opcionales.
- Page 21 Requisitos eléctricos y estructurales (cont.) Profunda caja con aparato ortopédico (Figura 3) Vigas del Conectado a una caja de distribución eléctrica, este colgador techo sirve para abarcar el espacio entre dos vigas y ocupar el lugar de bloqueo de la madera. ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte el ventilador en una caja de...
- Page 22 Cómo ensamblar el ventilador de techo Extraiga la pieza de la bola colgante de la unidad Pasador de la bola colgante / varilla aflojando el tornillo de presión de la bola colgante hasta que la bola se libere de la varilla. Retire el pasador del barral y Bola para colgar luego extraiga la semiesfera.
- Page 23 Cómo ensamblar el ventilador de techo (cont.) Vuelva a colocar la semiesfera en el barral como se indica a continuación. Pase los tres cables de 2.03 m a través de la semiesfera. Pase el pasador a través de los dos orificios en el barral y alinee la semiesfera de modo que el pasador quede atrapado en la ranura de la parte superior de la misma.
- Page 24 Cómo colgar el ventilador de techo ADVERTENCIA Techo Para evitar una posible descarga eléctrica, asegúrese de cortar la alimentación eléctrica de la caja de fusibles principal antes de colgar el ventilador. NOTA: Si no está seguro de si la caja de salida tiene conexión a tierra, pida consejo a un electricista certificado, ya que debe tener conexión a tierra para un funcionamiento seguro.
- Page 25 Cómo realizar la instalación eléctrica del ventilador de techo Si siente que no posee la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista autorizado para instalar el ventilador. ADVERTENCIA Cable del Para evitar posibles descargas eléctricas, asegúrese de Caja de ventilador Negro...
- Page 26 Ensamblaje y montaje de las aspas del ventilador y la caja del interruptor NOTA DE INSTALACIÓN Topes No conecte las aspas hasta que el ventilador esté totalmente instalado. Instalar el ventilador con las aspas colocadas podría ocasionar daños en las mismas. ADVERTENCIA Para reducir el riesgo de lesiones personales, no doble Figura 1...
-
Page 27: Limpieza De Las Aspas
Ensamblaje y montaje de las aspas del ventilador y la caja del interruptor (cont.) 8. Retire uno de los tres tornillos del soporte. Ajuste la cubierta del soporte del interruptor a la brida de soporte rotando la placa y colocando correctamente los tornillos en los orificios de las ranuras. -
Page 28: Lista De Piezas
Lista de piezas Modelos FP7910** Descripción Pieza N.º N.° de Ref. Unidad del soporte de suspensión APG610BL Unidad del barral/de la semiesfera que contiene: Unidad de la semiesfera Barral ADR1-6** Pasador Pasador de horquilla Capuchón PG165** Cubierta de unión del motor AP1115** AMA7910** Unidad del motor del ventilador... - Page 29 The Levon – FP7910** ™ Ilustración del despiece Figura 1 la ilustración que se muestra no está hecha a es cala y su con guración real puede variar. NOTA: Producto / partes están sujetas a cambios sin previo aviso.
- Page 30 2 porla 4,o la 2 porla 5. 4. NO HAY SUFICIENTE 1. Si es posible, considere el uso de un barral más largo. Por ejemplo (no incluido, usted puede comprar el MOVIMIENTO DE AIRE tiempo de la vara hacia abajo fanimation.com)
- Page 32 10983 Bennett Parkway Zionsville, IN 46077 Toll Free (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2014 Fanimation 2014/12 V0.1...
