4
OVLÁDACÍ PRVKY
Režim mechanika používají odborní pracovníci k nastavení
a seřízení všech funkčních hodnot pro sekačku Eclipse.
LCD displeje dostupné v režimu mechanika jsou: reset na
hodnoty výrobce, systémové napětí, rychlost pojezdu,
otáčky vřetena, celkový počet hodin provozu stroje, odběr
proudu pojezdovým motorem, odběr proudu motorem
vřetena, celkový odběr proudu motory, nastavení rychlosti
sekání, hodiny údržby, nastavení otáček vřetena, nastavení
jednotek na displeji, kalibrace páky rychlosti a kalibrace
třmenové páky.
Chcete-li se dostat do režimu mechanika, stiskněte obě
oranžová tlačítka (K a L), když je na displeji zobrazen nápis
Jacobsen
Version
X.XX
Prostřednictvím oranžových tlačítek (K nebo L) vyberte a
stisknutím černého tlačítka (J) potvrďte číslice pro kód PIN
režimu mechanika.
Poznámka: PIN pro režim mechanika je 6789.
Informace o obrazovkách pro lapování najdete v kapitole
11.4.
Reset na hodnoty výrobce: Chcete-li vrátit regulátor na
standardní hodnoty výrobce, stiskněte některé z oranžových
tlačítek (K nebo L) na předním krytu, dokud se na LCD
displeji neobjeví obrazovka Factory Reset (Reset na
hodnoty výrobce). Stisknutím černého tlačítka (J) vrat'te
hodnoty zpět na standardní nastavení výrobce.
Maximální rychlost sekání ................ 5,5 km/h
Otáčky vřetena.................................. 2200 ot./min
Pevné nastavení hodnoty FOC......... 0,146
Jednotky na displeji .......................... Anglické
Pevné nastavení hodnoty FOC: Chcete-li nastavit pevné
hodnoty FOC, stiskněte některé z oranžových tlačítek (K
nebo L) na předním krytu, dokud se na LCD displeji
neobjeví obrazovka FOC x.xxx CHANGE? (ZMĚNIT
HODNOTU FOC x.xxx?). Stisknutím černého tlačítka (J)
spust'te režim nastavení. Pomocí oranžových tlačítek zvyšte
(K) nebo snižte (L) hodnotu FOC na požadovanou úroveň a
stisknutím černého tlačítka nastavte rychlost.
Pevné nastavení hodnoty FOC musí být 0 nebo mezi 2,2 a
4,5 mm, viz kapitola Kapitola 4.4
Maximální rychlost sekání: Chcete-li nastavit maximální
rychlost sekání, stiskněte některé z oranžových tlačítek (K
nebo L) na předním krytu, dokud se na LCD displeji
neobjeví obrazovka nastavení maximální rychlosti sekání.
Stisknutím černého tlačítka (J) spust'te režim nastavení.
Pomocí oranžových tlačítek zvyšte (K) nebo snižte (L)
maximální rychlost sekání na požadovanou úroveň a
stisknutím černého tlačítka ji potvrďte.
Maximální rychlost sekání musí být mezi 3,2 a 5,5 km/h.
Pevné otáčky vřetena: Chcete-li nastavit pevné otáčky
vřetena, musí být hodnota FOC nastavená na 0; potom
stiskněte některé z oranžových tlačítek (K nebo L) na
předním krytu, dokud se na LCD displeji neobjeví obrazovka
nastavení otáček vřetena. Stisknutím černého tlačítka (J)
14
(Jacobsen
verze
X.XX).
spust'te režim nastavení. Pomocí oranžových tlačítek zvyšte
(K) nebo snižte (L) otáčky vřetena na požadovanou úroveň.
Pevné otáčky vřetena musí být nastavené mezi 1 800 a
2 200 ot./min.
Maximální rychlost sekání a pevné otáčky vřetena se
používají k určení hodnoty FOC (frekvence sekání), viz
Kapitola 4.4
Hodiny údržby: Chcete-li vynulovat
stiskněte některé z oranžových tlačítek (K nebo L) na
předním krytu, dokud se na LCD displeji neobjeví obrazovka
hodin údržby. Stisknutím černého tlačítka (J) hodiny údržby
vynulujte. Systém dokáže sledovat nejvýše 999,9 hodin.

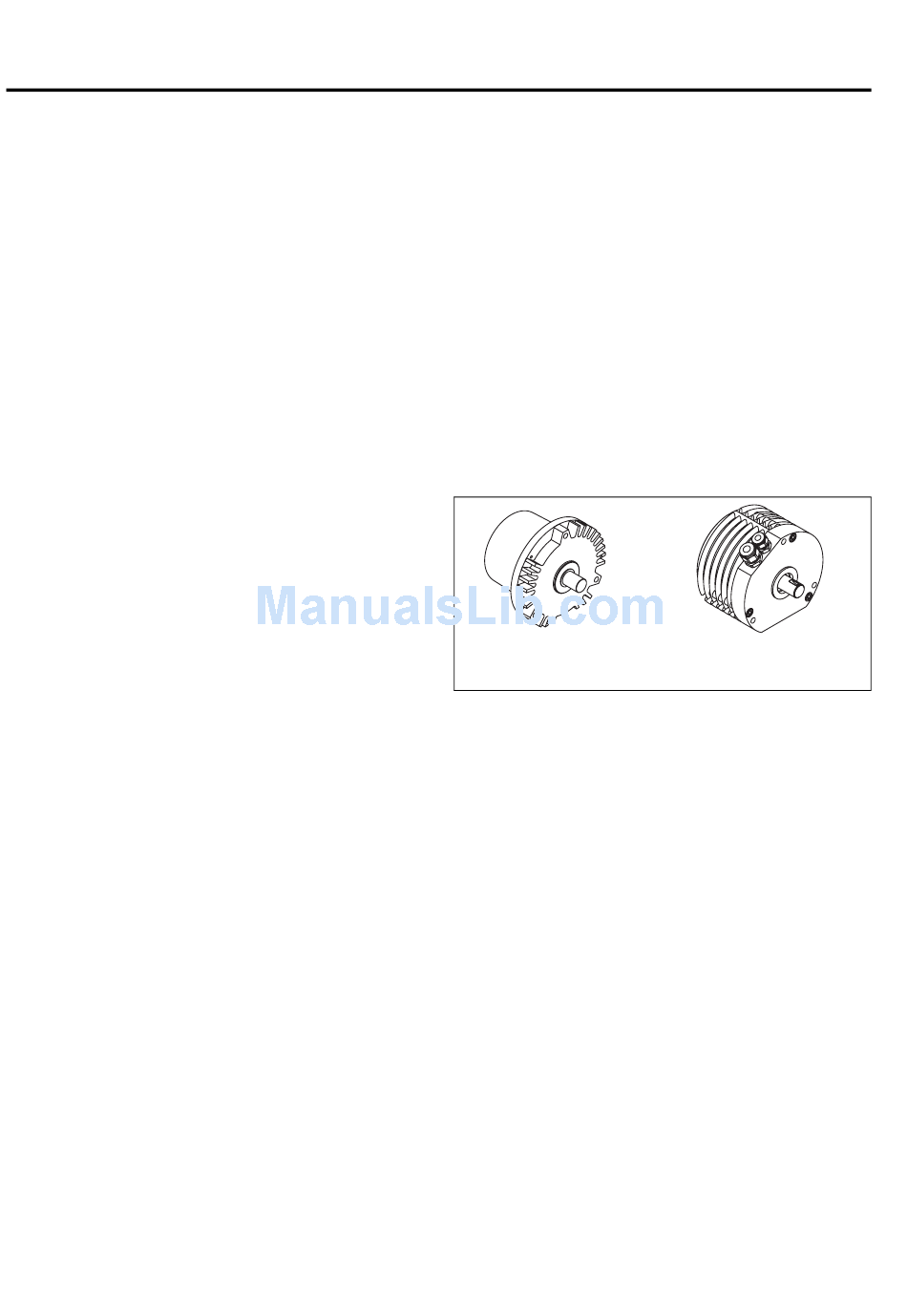

Volba typu motoru: Vyberte číslo dílu pro motor vřetena a
pojezdový motor používaný v zařízení. Tyto dva motory mají
rozdílné
charakteristiky
otáčkám. Sekačka Eclipse používá jedině motor s číslem
dílu 4160533.
Číslo dílu 4153940
NEVYBÍREJTE
TENTO TYP MOTORU
Jednotky na displeji: Chcete-li nastavit jednotky na
displeji, stiskněte některé z oranžových tlačítek (K nebo L)
na předním krytu, dokud se na LCD displeji neobjeví
obrazovka jednotek. Stisknutím černého tlačítka (J) spust'te
režim nastavení. S použitím oranžových tlačítek vyberte
požadované nastavení.
Jednotky musí být nastaveny na anglické (English)
nebo metrické.
Kalibrace páky rychlosti: Před kalibrací páky rychlosti
zkontrolujte, zda jsou zarážky páky správně nastavené [viz
kapitola Kapitola 6.3]. Pro kalibraci páky stiskněte některé
z oranžových tlačítek (K nebo L) na předním krytu, dokud
se na LCD displeji neobjeví obrazovka páky rychlosti.
Stisknutím černého tlačítka (J) spust'te režim nastavení.
Pohybujte pákou plynu v celém jejím rozsahu, abyste určili
minimální a maximální hodnoty.
Během pohybu ovladače se mění zobrazené hodnoty.
Kalibrace třmenové páky: Chcete-li kalibrovat třmenovou
páku, stiskněte některé z oranžových tlačítek (K nebo L) na
předním krytu, dokud se na LCD displeji neobjeví obrazovka
třmenové páky. Stisknutím černého tlačítka (J) spust'te
režim nastavení. Úplně zapojte a uvolněte třmenovou páku,
abyste určili minimální a maximální hodnoty.
Během pohybu ovladače se mění zobrazené hodnoty.
hodiny údržby,
řídicího
napětí
k
výstupním
Číslo dílu 4160533
Obr. 4E
