6 SEŘÍZENÍ (VŠECHNY JEDNOTKY)
6 SEŘÍZENÍ (VŠECHNY JEDNOTKY)
6.1 VŠEOBECNÉ INFORMACE __________________________________________________
!
VAROVÁNÍ
Než začnete seřizovat, čistit nebo opravovat toto
zařízení, odpojte vždy všechny pohony, zatáhněte
ruční brzdu, vypněte napájení a odpojte napájecí
konektor, abyste předešli těžkému zranění.
1. Seřizování a údržbu
kvalifikovaný technik. Pokud nelze provést řádné
seřízení, kontaktujte
společnosti Jacobsen.
6.2

BRZDA __________________________________________________________________

Správně seřízená brzda vyžaduje 4,5 kg tah na horní
straně brzdové páky, aby se aktivovala, a musí mít vůli
38 mm mezi středy při uvolnění.
1. Menší nastavení se provádějí na páce. Povolte
matici (A), otáčením matice (B) nastavte brzdové
lanko a utáhněte matici (A).
2. Pokud nelze provést seřízení na páce, odmontujte
transportní kola a proveďte seřízení na pásu brzdy.
3. Povolte šroub (C) a tahem za lanko nastavte
požadované napnutí brzdy. Utáhněte šroub (C).
Znovu nastavte (A) a (B).
6.3 ZARÁŽKY PÁKY RYCHLOSTI ________________________________________________
1. Povolte obě matice (X).
2. Nastavte kladnou zarážku páky (Y) na 22 mm.
3. Nastavte zápornou zarážku páky (Z) na 27 mm.
4. Utáhněte matice (X), abyste zablokovali nastavení.
Po nastavení zarážek páky rychlosti musíte obnovit
kalibraci páky. [Viz Kapitola 4.3]
26
musí vždy provádět
autorizovaného prodejce
2. Opotřebované a poškozené díly neseřizujte, rovnou
je vyměňte.
3. Dlouhé vlasy, řetízky nebo volné oblečení může být
zachyceno pohybujícími se částmi.
!
VÝSTRAHA
Dávejte pozor, aby se Vám mezi pevné a pohyblivé
součásti stroje nezachytily ruce nebo prsty.
4. Nikdy neměňte nastavení omezovače motoru a motor
nepřetáčejte.
RUKOJEŤ
27 mm
A
B
38 mm
C
PÁS BRZDY
X
Y
Z
22 mm

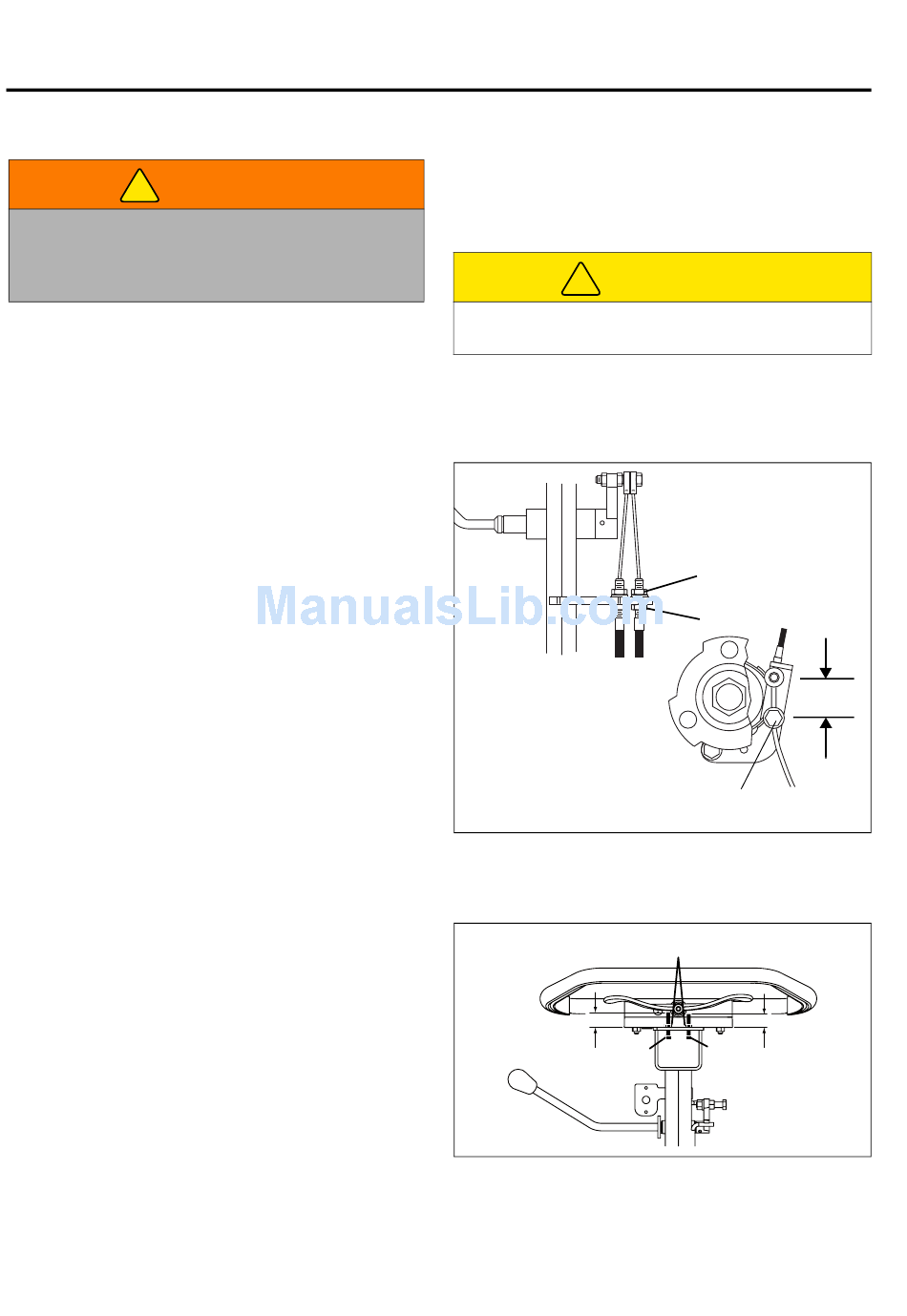

Obr. 6A
Obr. 6B
