8.3 NASTAVENÍ SPODNÍHO NOŽE _______________________________________________
1. Než začnete provádět nastavení, přečtěte si kapitolu
8.2.
2. Začněte nastavovat na předním konci vřetena a
pokračujte zadním koncem. Přední konec čepelí
vřetena je ten, který prochází jako první kolem
spodního nože během normálního otáčení vřetena.
3. Přístup k seřizovacím součástem spodního nože (B
a C) můžete získat zatlačením konzoly (A) směrem
od vřetena, když je sekačka sklopená dozadu na
svou rukojet'. To umožňuje otočit zadní stranu
vřetena dolů a směrem od rámu.
POZNÁMKA
Generátorové napájecí
sekačku delší dobu sklopenou dozadu, protože by
mohl natéct olej do spalovací komory.
4. S použitím seřizovacích prvků (B a C) nastavte
mezeru. Uvolněte spodní seřizovací prvek (C) a
otočte horní seřizovací prvek (B) dolů (ve směru
hodinových ručiček), chcete-li zavřít mezeru.
a. Vložte měrku nebo vyrovnávací podložku 0,025 -
0,075 mm mezi čepel bubnu a pevný nůž.
Neotáčejte vřetenem.
b. Nastavte zadní
způsobem na stejnou mezeru a pak znovu
zkontrolujte seřízení na předním konci.
c. Když je buben správně nastavený vůči pevnému
noži, volně se otáčí a musí být možné odříznout
kus novin po celé délce bubnu, pokud držíte
papír v úhlu 90° k pevnému noži.
POZNÁMKA
Vyvarujte se nadměrného utahování, protože byste
mohli vážně poškodit spodní nůž a nože vřetena.
Vřetena se musí volně otáčet.
4. Vrat'te sekačku do normální polohy. Konzola (A) je
odpružená a musí zaskočit do konzoly na vřetenu.
SEŘÍZENÍ VŘETENA S PLOVOUCÍ HLAVOU
moduly: Nenechávejte
konec vřetena podobným
A
B
C
8

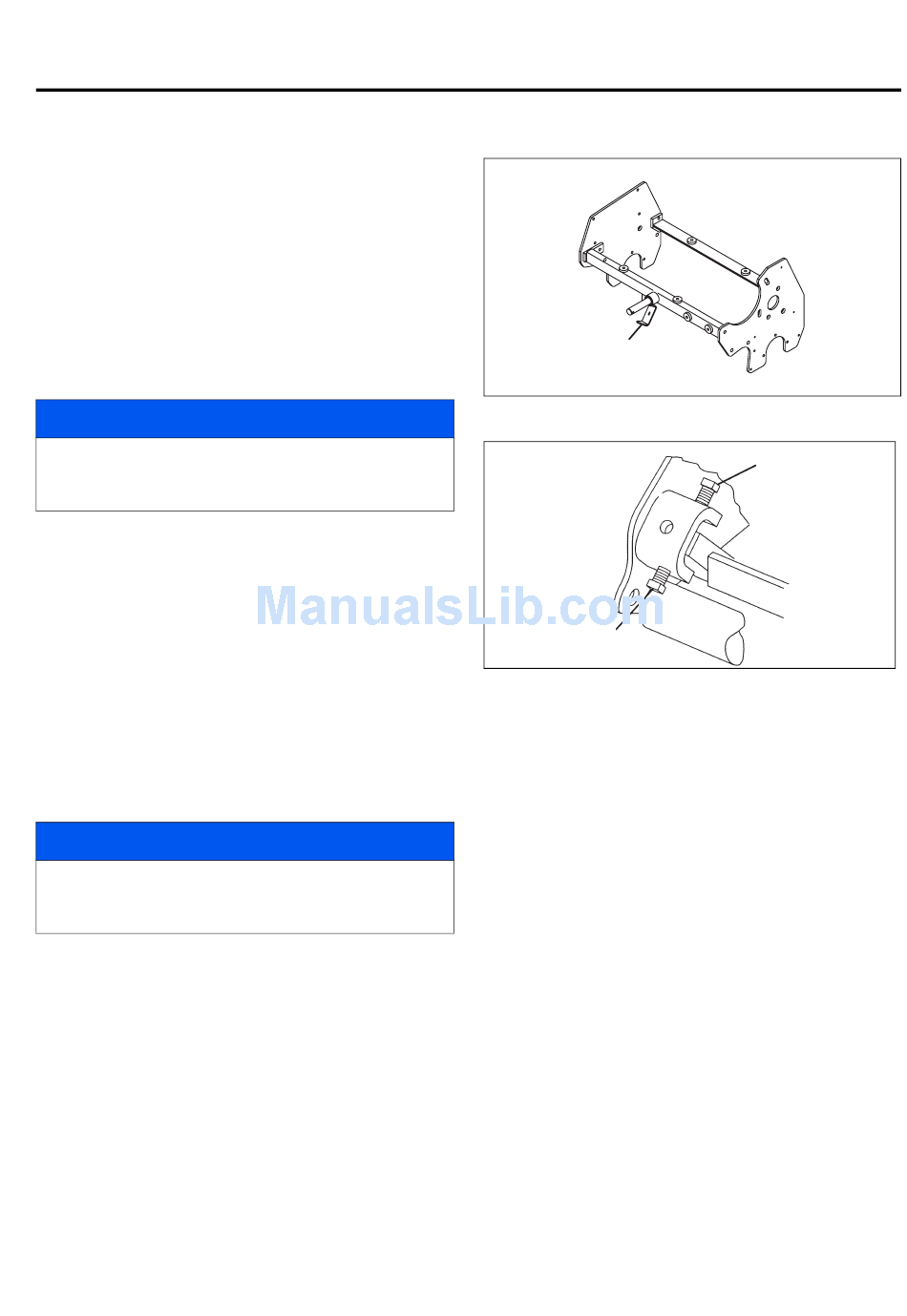

Obr. 8C
GKV-1
Obr. 8D
33
