4
OVLÁDACÍ PRVKY
4
OVLÁDACÍ PRVKY

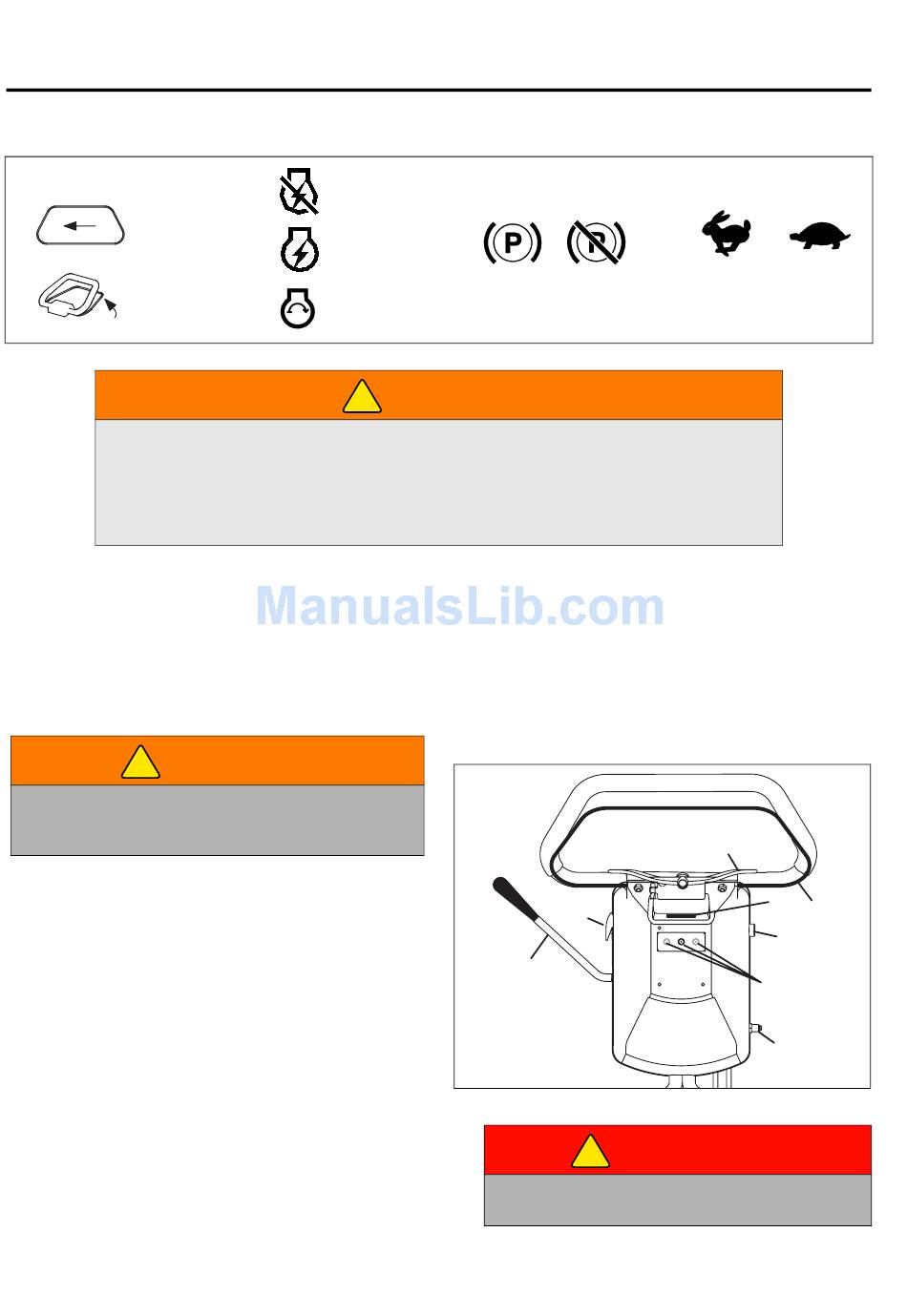

4.1

IKONY ___________________________________________________________________

Pojezdu OPC
Posuvný třmen levý
Přitlačte třmen k rukojeti
Nikdy se nepokoušejte pracovat se strojem, dokud si nepřečtete bezpečnostní a provozní
příručku, servisní manuál a příručku k motoru a neseznámíte se se správnou obsluhou
všech ovládacích prvků.
Důkladně se seznamte z výše uvedenými ikonami a s tím, co představují. Před započetím
práce s touto sekačkou si zapamatujte umístění a účel všech ovládacích prvků.
4.2
OVLADAČE NA RUKOJETI __________________________________________________
A. Parkovací brzda – Používá se, když sekačka zůstává
bez dozoru, nebo jako provozní brzda během
transportu.
Během transportu do svahu nebo ze svahu používejte
vždy transportní pneumatiky.
!
VAROVÁNÍ
Aby nedošlo ke zranění, používejte během transportu
zařízení do svahu nebo ze svahu vždy transportní
pneumatiky.
B. Páka rychlosti – Nastavuje maximální otáčky pohonu
pojezdu, když je zapojený třmen OPC. Stisknutím páky
na straně (+) se zvyšují otáčky. Stisknutím páky na
straně (-) se snižují otáčky.
C. Třmen OPC – Posuňte třmen lehce doleva a stiskněte
ho, aby se nastartoval pojezdový motor. Když
pohybujete třmenem směrem k rukojeti, zvyšují se
otáčky pojezdového motoru. Uvolněním třmenu se
zařízení zastavuje.
D. Spínač na klíč – Spínač zapíná a vypíná elektrické
napájení. Má tři polohy – OFF (vypnuto), RUN (provoz)
a START. Chcete-li nastartovat zařízení vybavené
generátorovým napájecím modulem, musí být spínač v
provozní poloze (RUN).
E. Spínač vřetena – Spínač vřetena se používá ke
spuštění a zastavení vřetena a k aktivaci lapování.
12
Napájení vypnuté
Zapnuto
Napájení zapnuté
Zapnout napájení
!
VAROVÁNÍ
F. Jistič – Používá se pro ochranu ovladačů. Když se
sepne, stiskněte tlačítko.
G. LCD displej – Používá se k zobrazování provozních
podmínek.
H. LCD ovladače – Používají se k navigaci v menu.
Ruční brzda
Vypnuto
E
A
!
NEBEZPEČÍ
Nezasahujte rukama ani nohama do blízkosti sekací
jednotky, protože byste se mohli vážně poranit.
Plyn
Rychle
Pomalu
B
G
C
D
H
F
Obr. 4A
