Safety, Operation and Maintenance Manual
Sicherheits-, Bedienungs- und Wartungshandbuch

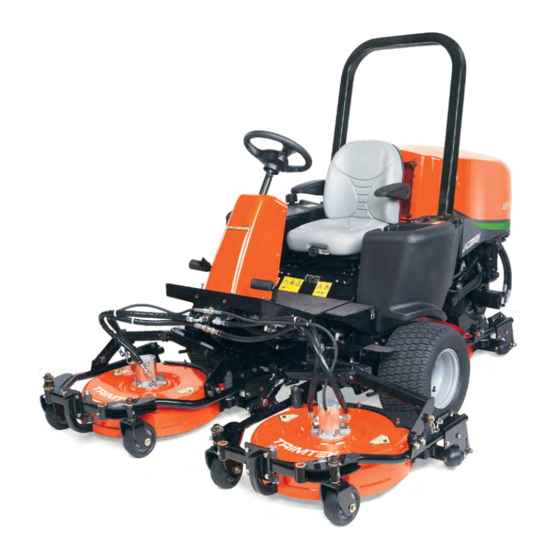

Jacobsen AR3
Series: EK
Product code:
AR30001
Series: FZ
Product code:
AR30002
Series: GX
Product code:
AR30003
Serie: EK
Produktcode:
AR30001
Serie: FZ
Produktcode:
AR30002
Serie: GX
Produktcode:
AR30003
WARNING: If incorrectly used this machine can cause severe
injury. Those who use and maintain this machine should be
trained in its proper use, warned of its dangers and should
read the entire manual before attempting to set up, operate,
adjust or service the machine.
ACHTUNG: Wenn diese Maschine nicht ordnungsgemäß
verwendet wird, können ernsthafte Verletzungen verursacht
werden. Personen, die diese Maschine verwenden und warten,
müssen in ihrer richtigen Verwendung ausgebildet sein, auf die
Gefahren aufmerksam gemacht worden sein und die Anleitung
ganz gelesen haben, bevor sie versuchen, die Maschine
aufzustellen, zu bedienen, einzustellen oder zu warten.
DE
Germany
RJL 100 February 2010
24715G-DE (rev.4)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AR3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Jacobsen AR3

  • Page 1 24715G-DE (rev.4) Safety, Operation and Maintenance Manual Sicherheits-, Bedienungs- und Wartungshandbuch Jacobsen AR3 Series: EK Product code: AR30001 Series: FZ Product code: AR30002 Series: GX Product code: AR30003 Serie: EK Produktcode: AR30001 Serie: FZ Produktcode: AR30002 Serie: GX Produktcode: AR30003 WARNING: If incorrectly used this machine can cause severe injury.
  • Page 2 © 2010, Ransomes Jacobsen Limited. All Rights Reserved © 2010, Ransomes Jacobsen Limited. Alle Rechte vorbehalten...
  • Page 3: Table Of Contents

    CONTENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL CONTENTS PAGE CONTENTS PAGE CONTENTS .............. 3 STARTING THE ENGINE ......... 27 INTRODUCTION DRIVING ..............27 PRODUCT IDENTIFICATION ........4 MOWING ..............27 IMPORTANT ............. 4 TO STOP THE ENGINE ........... 27 GUIDELINES FOR THE DISPOSAL PRODUCTS ..
  • Page 4: Introduction

    Any arbitrary modifications carried out on this machine may relieve the manufacturer of liability for any resulting damage or injury. 2006/42/EC These are the Original instructions verified by Ransomes Jacobsen Limited. PRODUCT IDENTIFICATION West Road Ransomes Europark...
  • Page 5: Guidelines For The Disposal Products

    Health, Safety and Environmental the machine has been taken out of service and legislation and use of approved local facilities for scrapped. Provide this serial number to Jacobsen waste disposal and recycling. Warranty department to close off relevant records.
  • Page 6: Safety Instructions

    SAFETY INSTRUCTIONS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL • Remember that some people are deaf or This safety symbol indicates important safety blind and that children and animals can messages in this manual. When you see this be unpredictable.
  • Page 7: Leaving The Driving Position

    JACOBSEN AR3 SAFETY INSTRUCTIONS SAFETY, OPERATORS & MAINTENANCE MANUAL • Use only the replacement parts supplied by LEAVING THE DRIVING POSITION the original manufacturer. • Park the machine on level ground. • When adjusting the cutting cylinders take • Before leaving the driving position, stop...
  • Page 8 SAFETY INSTRUCTIONS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL • When Pressure Washing the Mower. Turn WARNING the engine off and remove the starter key. If the engine has been running, it should be Ear Protection Should be Worn When...
  • Page 9: Specifications

    JACOBSEN AR3 SPECIFICATIONS SAFETY, OPERATORS & MAINTENANCE MANUAL ENGINE SPECIFICATION Brakes: Hydrostatic braking with hydraulic parking brakes on TYPE: Kubota 24.5KW (32.8HP) @ front wheels. 3000 RPM, 3 cylinder (in line) Fuel Tank Turbo charged Diesel engine, 4 Capacity: 45.4 litres (12 US galls) stroke, water cooled, 1123cc (68.53cu.in) with 12V 1KW...
  • Page 10: Vibration Level

    SPECIFICATIONS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL VIBRATION LEVEL When the machine was tested for Whole Body When the machine was tested for hand/arm vibration levels. The operator was seated in the vibration levels. The operator was seated in the...
  • Page 11: Cutting Unit Specification

    JACOBSEN AR3 SPECIFICATIONS SAFETY, OPERATORS & MAINTENANCE MANUAL CUTTING UNIT SPECIFICATION Cutting Blades: Rear Discharge General: Three 686mm (27in) rotary mulching/rear Low Lift Blade discharge decks. Height of cut: Drive: Fixed displacement hydraulic motors Adjustable in 6 mm (0.25 in) increments directly coupled to cutting unit.
  • Page 12: Conformity Certificates

    SPECIFICATIONS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL CONFORMITY CERTIFICATES DECLARATION OF CONFORMITY PROHLÁŠENÍ O SHOD OVERENSSTEMMELSESERKLÆRING CONFORMITEITSVERKLARING VASTAVUSDEKLARATSIOON VAATIMUSTENMUKAISUUSVAKUUTUS DECLARATION DE CONFORMITE KONFORMITÄTSERKLÄRUNG MEGFELEL SÉGI NYILATKOZAT DICHIARAZIONE DI CONFORMITÀ ATBILST BAS DEKLAR CIJA ATITIKTIES DEKLARACIJA DIKJARAZZJONI TAL-KONFORMITÀ DEKLARACJA ZGODNO CI DECLARAÇÃO DE CONFORMIDADE DECLARA IE DE CONFORMITATE VYHLÁSENIE O ZHODE IZJAVA O SKLADNOSTI DECLARACIÓN DE...
  • Page 13 SPECIFICATIONS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL Operator Ear Noise Level Hladina hluku v oblasti uší operátora Støjniveau i førers ørehøjde Geluidsniveau oor bestuurder Müratase operaatori kõrvas Melutaso käyttäjän korvan kohdalla Niveau de bruit à hauteur des oreilles de l’opérateur Schallpegel am Bedienerohr A kezel fülénél mért zajszint Livello di potenza sonora all’orecchio dell’operatore...
  • Page 14: Decals

    JACOBSEN AR3 DECALS SAFETY, OPERATORS & MAINTENANCE MANUAL SAFETY DECALS EC 009034910 Read Operator's Manual. 009034890 Keep a Safe Distance from the Machine. 009034920 Stay Clear of Hot Surfaces. 009034880 Do Not Open or Remove Safety Shields While the Engine is Running.
  • Page 15: Safety Decals Usa

    Connect negative (-) terminal on good battery to frame of vehicle that READ MANUAL BEFORE OPERATING has dead battery. REPLACEMENT MANUAL AVAILABLE FROM: 3001435 JACOBSEN TEXTRON - CHARLOTTE, NC To Start To Stop / Park Parking Brake....On Traction Pedal..Neutral WARNING WARNING Traction Pedal..Neutral...
  • Page 16: Controls

    CONTROLS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL INSTRUMENT PANEL Joystick Unit Lift/Lower Control Starter Key Switch Multi-Function Gauge Working Light Switch Parking Brake Switch Cutter Switch Weight Transfer Switch Blocked Hydraulic Filter Warning Lamp Charge Warning Lamp Engine Coolant Temperature Warning Lamp...
  • Page 17: A Starter Key Switch

    CONTROLS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 6.1A STARTER KEY SWITCH The starter key (A) should be turned clockwise to the 'pre-heat' (No. 2) position to heat the glowplugs when the green warning lamp goes out, on warning lamp display module, turn the starter key clockwise to the 'start' (No.
  • Page 18: E Weight Transfer Switch

    CONTROLS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 6.1E WEIGHT TRANSFER SWITCH This switch allows the operator to transfer weight off the cutting units onto the machine. this gives the machine better traction. Depress the rocker switch to transfer weight off the cutting units, the warning lamp will illuminate.
  • Page 19: L Engine Preheat Indicator Lamp

    CONTROLS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 6.1K SAFETY MODULE MALFUNCTION Colour orange, on when the safety module malfunctions. Stop machine and turn off ignition leave for a few seconds and switch ignition back on. If the indicator lamp is still on, contact your Dealer.
  • Page 20: P Multi-Function Gauge

    CONTROLS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 6.1P MULTI-FUNCTION GAUGE The various functions can be selected using the left hand button The fuel level is displayed on a digital bargraph in the upper segment of the display. The clock, time to service and hourmeter is displayed in the lower segment of the display in numeric format.
  • Page 21: Traction Foot Pedal

    CONTROLS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL TRACTION FOOT PEDAL A. Forward Travel (Traction Pedal) Press front of pedal down for forward travel. Release pedal to slow tractor and stop. Do not press traction pedal when parking brake is set and parking brake light (W) is lit.
  • Page 22: Parking Brake Release Valve

    CONTROLS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL PARKING BRAKE RELEASE VALVE The Parking Brake Release Valve is situated under the Operators Platform, close to the front axle. It is used to release the parking brake when the engine is not running...
  • Page 23: Operation

    OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL DAILY INSPECTION The daily inspection should be performed only when the engine is off and all fluids are cold. Lower implements to the ground, engage parking brake, stop engine and remove ignition key.
  • Page 24: Operator Presence And Safety Interlock

    OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL OPERATOR PRESENCE AND SAFETY INTERLOCK SYSTEM The operator presence & safety interlock system prevents the engine from starting unless the parking brake is on, and the mowing device is switched off. The system also stops the engine if the operator leaves the seat with the mowing device engaged or the neutral latch depressed.
  • Page 25: Operating Procedure

    OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL OPERATING PROCEDURE To help prevent injury, always wear safety glasses, leather work shoes or boots, a hard hat and ear protection. Under no circumstances should the engine be started without the operator seated on the tractor.
  • Page 26: Fitting The Cutting Units To The

    OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL OPERATING PROCEDURE WARNING DO NOT USE ON SLOPES GREATER THAN 15° Under no circumstances should the engine be started without the operator seated on the tractor. Do not operate tractor or attachments with loose, damaged or missing components. Whenever...
  • Page 27: Starting The Engine

    OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL OPERATION OF THE MACHINE • Forward - Gently depress the top of the FWD/REV foot pedal to reach desired ground speed. Read the Safety Instructions. • Reverse - Gently depress the bottom of the FWD/REV foot pedal to reach desired ground speed.
  • Page 28: Mowing On Slopes

    OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL MOWING ON SLOPES The mower has been designed for good traction and stability under normal mowing conditions. Use caution when operating on slopes, especially when the grass is wet. Wet grass reduces traction and steering WARNING control.
  • Page 29 Machiney Directive 2006/42/EC sections 3.2.2, Seating & 3.4.3, Rollover A = Maximum Allowable Slope Ransomes Jacobsen Limited recommends that a local risk assessment is completed by the owner/user of the machine to determine the risks associated with working on slopes.
  • Page 30 OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL t l u l l i en-30...
  • Page 31 OPERATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL Use of Inclinometer when fitted. The Inclinometer (A) is located on the left hand side of the footplate forward of the foot rest. When working on slopes the device indicates when the machine is working within stability limits (the ball is within the green area).
  • Page 32: Maintenance & Lubrication

    MAINTENANCE & LUBRICATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL Maintenance & Lubrication Chart t l i & t l i & t l i t l i & & & t t i ) t r r t i...
  • Page 33 MAINTENANCE & LUBRICATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL en-33...
  • Page 34: Engine Lubrication

    MAINTENANCE & LUBRICATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL ENGINE LUBRICATION Check Engine Oil Level Check the engine oil level before starting or more than five minutes after stopping the engine. With the machine on level ground, remove the dipstick, wipe it clean and replace.
  • Page 35: Engine Coolant

    MAINTENANCE & LUBRICATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL ENGINE COOLANT Check Engine Coolant Level The level of coolant in the expansion tank should be between the MAX and MIN level indicators when cold. If topping up is required, remove the plastic cap and top up using the correct anti-freeze mixture, see section 9.1.
  • Page 36: Hydraulic System

    MAINTENANCE & LUBRICATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL HYDRAULIC SYSTEM Check Hydraulic Oil Level Check hydraulic oil level using dipstick attached to the filler cap (B). The correct level is between the two markers (C). Change Hydraulic Oil Remove drain plug from bottom of Hydraulic tank and wipe off plug.
  • Page 37: Hydraulic Test Ports

    JACOBSEN AR3 MAINTENANCE & LUBRICATION SAFETY, OPERATORS & MAINTENANCE MANUAL HYDRAULIC TEST PORTS If any problems are experienced with the hydraulic system service ports are provided to enable pressures to be checked. All tests, unless stated otherwise, should be carried out with the hydraulic oil at normal working temperature.
  • Page 38: Fuel System

    MAINTENANCE & LUBRICATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL FUEL SYSTEM Use Diesel fuel No.2-D (ASTM D975) See engine manufacturer's manual for additional information. Bleeding air from fuel system Turn the ignition switch to the ON position (don't start engine).
  • Page 39: Air Cleaner

    MAINTENANCE & LUBRICATION JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL AIR CLEANER Cleaning the air filter NOTE: After 6 cleanings replace the filter element. Raise engine cover. Remove end cap of air filter cartridge. Remove loose dirt from element with...
  • Page 40: Machine Maintenance

    JACOBSEN AR3 MAINTENANCE & LUBRICATION SAFETY, OPERATORS & MAINTENANCE MANUAL 8.10 MACHINE MAINTENANCE NOTE: When washing machine with pressure spray washers or steam cleaners, avoid washing Other Regular Service. bearing areas because cleaning solutions might • Verify proper operation of safety interlock...
  • Page 41: Adjustments

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL TRACTION CONTROL PEDAL Adjustment to eliminate wheel creep. Lift and support both front and rear wheels. Remove ball joint A from foot pedal C to allow damper B to set pedal neutral position.
  • Page 42: Height Of Cut

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL HEIGHT OF CUT WARNING Cutting height for decks can be adjusted from 3/4 to To prevent serious injury, lower deck until 4 in. (19-101.6 mm) in 1/2 in. (13 mm) increments. it is resting completely on the supports.
  • Page 43 ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 3. To lower height of cut, remove all three snap lock pins (A). Lift outer spindle shaft (B) slightly and remove 13mm (1/2") spacers (D) and / or 6mm (1/4") spacer (E) from bottom one at a time until desired height is obtained.
  • Page 44: Blade Change

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL BLADE CHANGE Blades are extremely sharp and can cause severe cuts. For your protection, hold blade with thick leather work glove only. Remove blade bolt (A). Remove blade (B) from deck .
  • Page 45: Speed Limiter

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL ADJUSTMENTS SPEED LIMITER NOTE: Textron Turf Care cannot be held The transport and mow speeds are factory set and responsible for loss of performance or machine should not need altering. damage if these speeds are adjusted outside the speeds shown in the machine specification.
  • Page 46: Seat (Michigan)

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL SEAT (Michigan V5300) The seat can be adjusted for operator's weight and leg reach to provide a comfortable position for operating the machine. ADJUSTMENT FOR OPERATOR WEIGHT To Adjust: Whilst standing in front of the machine, rotate knob (A) clockwise or anticlockwise to move the red indicator to the approximate operator weight.
  • Page 47: General Instructions For Grammer Seats

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 9.9 GENERAL INSTRUCTIONS GRAMMER or the company’s agencies. • For safety reasons, the installation and FOR GRAMMER SEATS connection to the vehicle supply network • The operating instructions must be read in must be carried out by authorized full before use.
  • Page 48 ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL Do not hold onto the covers for lifting the driver’s seats. If you do so anyway, there is an increased If you take off the weight from the seat while risk of injury due to loosening or breaking driving, this will cause the vehicle to stop.
  • Page 49: Seat (Grammer Msg85)

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 9.10 SEAT (Grammer MSG85) The seat can be adjusted for leg reach, back rest angle and operator weight to provide a comfortable position for operating the machine. A. FORE AND AFT ADJUSTMENT...
  • Page 50: Air Suspension Seat (Msg75 -521)

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 9.11 AIR SUSPENSION SEAT (Grammer MSG75 -521) 9.11.1 WEIGHT ADJUSTMENT The seat is adjusted for the driver’s weight by pulling or pressing the lever for seat weight adjustment and with the driver sitting on the seat.
  • Page 51: Backrest Extension

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 9.11.3 BACKREST EXTENSION * ** The backrest extension can be individually adjusted by pulling it upwards or pushing it downwards over the various locking increments up the end stop. To remove the backrest extension, pull it upwards over the end stop.
  • Page 52: Armrests

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 9.11.6 ARMRESTS * ** The armrests can be folded up if required and the height individually adjusted. To adjust the armrests for height, separate the round cap (see arrow) from the cover, loosen the...
  • Page 53: Maintenance

    ADJUSTMENTS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 9.11.9 MAINTENANCE Dirt can impair the function of the seat, so make sure you keep your seat clean! Upholstery does not need to be removed from the seat frame for cleaning. Caution: Take care with the backrest - it may...
  • Page 54: Accessories

    ACCESSORIES JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 10.1 OPS FRAME (LMAC164) When an OPS frame is fitted to a machine, a seat belt must be fitted and worn by the operator. 10.2 TRANSPORT LATCH KIT (LMAC174) A transport latch kit is available for the front lift arms 10.3...
  • Page 55: Troubleshooting

    SAFETY, OPERATORS & MAINTENANCE MANUAL 11.1 GENERAL The troubleshooting chart below lists basic problems that may occur during start-up and operation. For more detailed information regarding the hydraulic and electrical systems contact your area Jacobsen Distributor. t i n c t i...
  • Page 56: Quality Of Cut Troubleshooting

    TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 11.2 Quality of Cut Troubleshooting It is recommended that a “test cut” be performed to evaluate the mower’s performance before beginning repairs. An area should be available where “test cuts” can be made. This area should provide known and consistent turf conditions to allow accurate evaluation of the mower’s performance.
  • Page 57: Step Cutting

    TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 11.2.2 Step Cutting Step cutting occurs when grass is cut taller on one side of a cutting unit than the other or on one side of mower to the other. This is usually caused by mechanical wear or an incorrect roller or deck caster adjustment.
  • Page 58 TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 11.2.3 Scalping Scalping is a condition in which areas of grass are cut noticeably shorter than the surrounding areas, resulting in a light green or even brown patch. This is usually caused by an excessively low height-of-cut setting and/or uneven turf.
  • Page 59 TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 11.2.4 Stragglers Stragglers are scattered blades of uncut or poorly cut grass. NOTE: Arrow indicates direction of travel. & ) . l . l l . y l en-59...
  • Page 60 TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 11.2.5 Streaks A streak is a line of uncut grass. This is usually caused by a damaged blade. NOTE: Arrow indicates direction of travel. . y l s t i t ’ n...
  • Page 61 TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 11.2.6 Windrowing Windrowing is the deposit of clippings concentrated at one end of cutting unit(s) or between cutting units, forming line(s) in the direction of travel. NOTE: Arrow indicates direction of travel.
  • Page 62: Mismatched Cutting Units

    TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 11.2.7 Mismatched Cutting Units Mismatched cutting units is a pattern of varying cutting heights, resulting in a stepped cut appearance, usually due to mismatched HOC (height-of-cut) adjustment from one cutting unit to another.
  • Page 63 TROUBLESHOOTING JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL en-63...
  • Page 64: Hydraulic Circuit

    SCHEMATICS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 12.1 HYDRAULIC CIRCUIT en-64...
  • Page 65 SCHEMATICS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL KEY TO HYDRAULIC DIAGRAM Transmission Pump Hydraulic Wheel Motor Front Hydraulic Wheel Motor Front Hydraulic Wheel Motor Rear Hydraulic Flushing Valve Hydraulic Filter Hydraulic Cutter & Brake Valve Hydraulic Deck Motor Hydraulic Deck Motor Hydraulic Deck Motor Cutter &...
  • Page 66: Electrical Circuit Instrument

    SCHEMATICS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 12.2 ELECTRICAL CIRCUIT INSTRUMENT TO SP#19 TO SP#19 TO SP#19 TO SP#11 en-66...
  • Page 67 JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL CABLE COLOUR CODE KEY TO WIRING DIAGRAM Split to Main Harness Green Split to Main Harness Orange Split to Main Harness Grey Key switch Black Fuse Box 1 White Fuse Box 2 Pink...
  • Page 68: Electrical Circuit Main

    SCHEMATICS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 12.3 ELECTRICAL CIRCUIT MAIN en-68...
  • Page 69 JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL KEY TO WIRING DIAGRAM CABLE COLOUR CODE Split to Console Split to Console Green Split to Console Orange Glow Plugs Grey Split to Cab Black Working Lamp White Working lamp Pink Glow Plug Relay...
  • Page 70: Electrical Circuit Fuses And Relays

    SCHEMATICS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 12.4 ELECTRICAL CIRCUIT FUSES AND RELAYS FUSES & RELAYS Under Control Panel Fuse - 15 Amp -Start Relay Fuse - 7.5 Amp - Fuel Pump Fuse - 5 Amp - Warning Lamps...
  • Page 71 SCHEMATICS JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 12.4 ELECTRICAL CIRCUIT FUSES AND RELAYS FUSES & RELAYS In Engine Compartment Relay - Glow Plugs Strip Fuse - 40 Amp - Cab Bottom - Glow Plugs en-71...
  • Page 72: Torques

    TORQUES JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL 13.1 TORQUES ) t f ) t f ) t f ) t f ) t f ) t f ) t f ) t f ) t f ) t f...
  • Page 73 GUARANTEE / SALES & SERVICE JACOBSEN AR3 SAFETY, OPERATORS & MAINTENANCE MANUAL GUARANTEE We GUARANTEE that should any defect in workmanship or material occur in the goods within TWO YEARS or two thousand hours (on models equipped with hour meters), or whichever occurs first.
  • Page 75 INHALT JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH INHALT SEITE INHALT SEITE INHALT ............... 3 BETRIEBSVERFAHREN ..........25 SCHNEIDVORRICHTUNGEN AN DER EINLEITUNG MASCHINE ANBRINGEN ..........26 WICHTIG ..............4 MOTOR ANLASSEN ..........27 PRODUKTIDENTIFIKATION ......... 4 FAHREN ..............27 HINWEISE ZUR ENTSORGUNG VON MÄHEN ..............
  • Page 76: Einleitung

    EINLEITUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH WICHTIG WICHTIG: Es handelt sich um eine Präzisionsmaschine, dessen erzielte Leistung davon abhängig ist, wie sie betrieben und instandgehalten wird. Dieses SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH muß als Teil der Maschine angesehen werden. Lieferanten von neuen und gebrauchten Maschinen wird empfohlen, urkundliche Beweise dafür aufzubewahren, daß...
  • Page 77: Hinweise Zur Entsorgung Von Altprodukten

    Bedarfsfall die erforderlichen und aufzuzeichnen, dass die Maschine außer Hebevorrichtungen verwendet werden Betrieb genommen und verschrottet worden ist. können. Teilen Sie der Garantieabteilung von Jacobsen diese Seriennummer mit, damit die entsprechenden • Geeignete Werkzeuge und persönliche Unterlagen geschlossen werden können.
  • Page 78: Sicherheitshinweise

    SICHERHEITSHINWEISE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH • Schalten Sie die Schneidzylinder aus, wenn Sie Flächen ohne Grasbewuchs passieren. • Denken Sie daran, daß manche Leute taub Dieses Sicherheitssymbol zeigt wichtige oder blind sind und daß Kinder und Tiere Sicherheitshinweise in diesem Handbuch an. Wenn unberechenbar sind.
  • Page 79: Gefälle

    SICHERHEITSHINWEISE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH GEFÄLLE • Sicherstellen, daß keine anderen Personen BEI DER ARBEIT AUF GEFÄLLEN IST BESONDERE irgendwelche Schneidvorrichtungen berühren, VORSICHTIG ANGEBRACHT da ein Drehen eines Zylinders ein Rotieren der • Lokalisierte Unebenheiten und Senkungen anderen Zylinder verursachen könnte.
  • Page 80 SICHERHEITSHINWEISE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH • Säubern des Mähers mit Druckwaschgerät: Motor abschalten und Zündschlüssel abziehen. Wenn der Motor vorher lief, muss er zuerst genügend abkühlen, um eine Beschädigung Beim Betrieb von Maschinen mit einem Schallpegel des Motorblocks und Abgaskrümmers zu über 85 dB(A) Leq ist Hörschutz zu tragen.
  • Page 81: Technische Daten

    JACOBSEN AR3 TECHNISCHE DATEN SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH TECHNISCHE DATEN DES MOTORS Lenkung: Hydrostatische Servolenkung mit TYP: Kubota 24,5 kW bei 3000 kippbarem Lenkrad. U/min, 4-Takt-Turbodiesel- motor, 3 Zylinder (in Bodendruck: 1 kg/cm Reihe), wassergekühlt, 1123ccm mit Bremsen: Hydrostatische Bremsen...
  • Page 82: Z A E Q

    TECHNISCHE DATEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH Die Maschine wurde auf den Grad der SCHWINGUNGEN Ganzkörperschwingungen geprüft. Der Bediener saß dabei in seiner normalen Betriebsposition mit Die Maschine wurde auf den Schwingungsgrad an beiden Händen am Lenkmechanismus. Die den Händen und Armen geprüft. Der Bediener saß...
  • Page 83: Technische Daten Der Schneidvorrichtung

    TECHNISCHE DATEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH TECHNISCHE DATEN DER Bauweise: SCHNEIDVORRICHTUNG Geschweißter Hochleistungspressstahl Allgemeines: Messer: Drei Sichelmäh-/-mulchwerke mit rückwärtiger Auswurf Heckauswurf 686 mm. Messer mit niedrigem Hub Antrieb: Hydraulikkonstantmotoren, direkt mit Schnitthöhe: den Schneidvorrichtungen gekoppelt einstellbar in Schritten von 6 mm...
  • Page 84: Übereinstimmungserklärungen

    TECHNISCHE DATEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH ÜBEREINSTIMMUNGSERKLÄRUNGEN DECLARATION OF CONFORMITY PROHLÁŠENÍ O SHOD OVERENSSTEMMELSESERKLÆRING CONFORMITEITSVERKLARING VASTAVUSDEKLARATSIOON VAATIMUSTENMUKAISUUSVAKUUTUS DECLARATION DE CONFORMITE KONFORMITÄTSERKLÄRUNG MEGFELEL SÉGI NYILATKOZAT DICHIARAZIONE DI CONFORMITÀ ATBILST BAS DEKLAR CIJA ATITIKTIES DEKLARACIJA DIKJARAZZJONI TAL-KONFORMITÀ DEKLARACJA ZGODNO CI DECLARAÇÃO DE CONFORMIDADE DECLARA IE DE CONFORMITATE VYHLÁSENIE O ZHODE IZJAVA O SKLADNOSTI DECLARACIÓN DE...
  • Page 85 TECHNISCHE DATEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH Operator Ear Noise Level Hladina hluku v oblasti uší operátora Støjniveau i førers ørehøjde Geluidsniveau oor bestuurder Müratase operaatori kõrvas Melutaso käyttäjän korvan kohdalla Niveau de bruit à hauteur des oreilles de l’opérateur Schallpegel am Bedienerohr A kezel fülénél mért zajszint Livello di potenza sonora all’orecchio dell’operatore...
  • Page 86: Schilder

    JACOBSEN AR3 SCHILDER SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH EC-SICHERHEITSAUFKLEBER 009034910 Bedienungshandbuch lesen. 009034890 Einen sicheren Abstand von der Maschine halten. 009034920 Von heißen Flächen Abstand halten. 009034880 Die Schutzvorrichtungen nicht bei laufendem Motor öffnen oder entfernen. 009034960 Vorsicht, rotierende Messer. 009034930 Keine Flüssigkeit unter Druck austreten lassen.
  • Page 87: Usa-Sicherheitsaufkleber

    Connect negative (-) terminal on good battery to frame of vehicle that READ MANUAL BEFORE OPERATING has dead battery. REPLACEMENT MANUAL AVAILABLE FROM: 3001435 JACOBSEN TEXTRON - CHARLOTTE, NC To Start To Stop / Park Parking Brake....On Traction Pedal..Neutral WARNING WARNING Traction Pedal..Neutral...
  • Page 88: Bedienelemente

    BEDIENELEMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH ARMATURENBRETT Starterschlüsselschalter Joystick zum Heben/Senken Arbeitslichtschalter Multifunktionsanzeige Feststellbremsschalter Schneidvorrichtungsschalter Gewichtsverlagerungsschalter Warnleuchte Hydraulikfilter blockiert Ladungswarnleuchte Warnleuchte Motorkühlmitteltemperatur Warnleuchte Motoröldruck Warnleuchte Regelmodulfehler Anzeigeleuchte Motorvorheizung Drosselregler de-16...
  • Page 89: A Starterschlüsselschalter

    BEDIENELEMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 6.1A STARTERSCHLÜSSELSCHALTER Der Zündschlüssel (A) ist zunächst im Uhrzeigersinn auf die Stellung „Vorglühen” (Nr. 2) zu drehen, um die Glühkerzen vorzuwärmen. Sobald die grüne Warnleuchte auf der Warnleuchtenanzeige erloschen ist, den Zündschlüssel weiter im Uhrzeigersinn auf die Stellung „Starten”...
  • Page 90: E Gewichtsverlagerungsschalter

    BEDIENELEMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 6.1E GEWICHTSVERLAGERUNGSSCHALTER Mit diesem Schalter kann der Benutzer das Gewicht von den Schneidvorrichtungen auf die Maschine verlagern. Dadurch zieht die Maschine besser. Den Kippschalter drücken, um das Gewicht von den Schneidvorrichtungen auf die Maschine zu verlagern. Die Warnleuchte leuchtet auf.
  • Page 91: K Funktionsstörung Des Sicherheitsmoduls

    BEDIENELEMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 6.1K FUNKTIONSSTÖRUNG DES SICHERHEITSMODULS Farbe orange, leuchtet, wenn eine Funktionsstörung des Sicherheitsmoduls vorliegt. Maschine anhalten und Zündung ausschalten. Ein paar Sekunden warten und dann die Zündung wieder einschalten. Wenn die Anzeigeleuchte weiter leuchtet, wenden Sie sich bitte an Ihren Händler.
  • Page 92: P Multifunktionsanzeige

    BEDIENELEMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 6.1P MULTIFUNKTIONSANZEIGE Die verschiedenen Funktionen können mit der linken Taste gewählt werden Der Kraftstofffüllstand wird auf einem digitalen Balkendiagramm im oberen Teil der Anzeige gezeigt. Die Uhr, Dauer bis zum nächsten Service und Betriebsstundenzähler werden im unteren Teil der Anzeige numerisch angezeigt.
  • Page 93: Fahrpedal

    BEDIENELEMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH FAHRPEDAL A. Vorwärtsfahrt (Fahrpedal) Um vorwärts zu fahren, Vorderteil des Pedals niederdrücken. Pedal loslassen, um die Geschwindigkeit zu verringern und anzuhalten. Das Fahrpedal nicht drücken, wenn die Feststellbremse angezogen ist und die Bremsleuchte (W) leuchtet.
  • Page 94: Löseventil Der Feststellbremse

    BEDIENELEMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH LÖSEVENTIL DER FESTSTELLBREMSE Das Löseventil der Feststellbremse befindet sich unter dem Fahrerbereich nahe der Vorderachse. Es löst die Feststellbremse, wenn der Motor nicht läuft. Die Feststellbremse wird gelöst, wenn Hebel D nach rechts gedreht (von vorne her gesehen) und das Lenkrad entgegen dem Uhrzeigersinn wird, bis man einen Widerstand spürt.
  • Page 95: Betrieb

    BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH TÄGLICHE ÜBERPRÜFUNGEN Die täglichen Überprüfungen sollten nur bei abgeschaltetem Motor und wenn alle Flüssigkeiten abgekühlt sind, durchgeführt werden. Die Geräte auf den Boden herablassen, die Feststellbremse Die ganze Einheit visuell überprüfen und nach auf Anzeichen von Verschleiß, loser Teile oder fehlender oder beschädigte Teile untersuchen.
  • Page 96: Bedieneranwesenheits- Und Sicherheitsverriegelungssystem

    BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH BEDIENERANWESENHEITS- UND SICHERHEITSVERRIEGELUNGSSYSTEM Das Bedieneranwesenheits- und Sicherheitsverriegelungsystem verhindert das Starten des Motors, es sei denn die Feststellbremse ist angelegt, das Zugpedal befindet sich in Neutralsstellung, die Mäheinrichtung ist ausgeschaltet und der Bediener sitzt im Sitz. Das System stoppt den Motor auch dann, wenn der Bediener den Sitz verläßt, während die Mähvorrichtung eingekuppelt oder das...
  • Page 97: Betriebsverfahren

    BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH BETRIEBSVERFAHREN Um Verletzungen zu vermeiden, sollten Sie immer Schutzbrille, Lederarbeitsschuhe oder Stiefel, einen Schutzhelm und Ohrenschutz tragen. Der Motor sollte unter keine Umständen gestartet werden, wenn der Bediener nicht auf dem Traktor sitzt.
  • Page 98: Schneidvorrichtungen An Der Maschine Anbringen

    BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH NICHT AN BÖSCHUNGEN VON ÜBER 15° VERWENDEN. Fahren Sie an Hängen langsamer und seien Sie extra vorsichtig. Lesen Sie Abschnitt 3.7. Seien Sie beim Arbeiten in Nähe von abfallenden Stellen vorsichtig. Reinigen Sie Schneideinheiten niemals mit der Hand, benutzen Sie zur Entfernung von Grasresten von den Klingen eine Bürste.
  • Page 99: Motor Anlassen

    BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH BETRIEB DER MASCHINE • Vorwärts - Das obere Teil des Fußpedals VORWÄRTS/RÜCKWÄRTS langsam niederdrücken, bis die gewünschte Sicherheitsanweisungen lesen. Fahrgeschwindigkeit erreicht ist. • Vorwärts - Das untere Teil des Fußpedals VORWÄRTS/RÜCKWÄRTS langsam VOR DER ERSTEN INBETRIEBNAHME niederdrücken, bis die gewünschte...
  • Page 100: Mähen An Abhängen

    BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH MÄHEN AN ABHÄNGEN Der Mäher wurde für gute Zugkraft und Stabilität unter normalen Mähbedingungen entwickelt. Beim Arbeiten an Abhängen vorsichtig vorgehen, besonders wenn das Gras nass ist. Nasses Gras reduziert die Zugkraft und Lenkkontrolle.
  • Page 101 ROPS verwendet werden muss, um der Maschinenrichtlinie 2006/42/EC, Absatz 3.2.2, Sitze und 3.4.3 Überrollen, zu entsprechen. ####### Ransomes Jacobsen Limited empfiehlt, dass eine Risikoanalyse durch den Eigentümer/ Benutzer des Geräts ausgeführt wird, um die mit der Arbeit am Hang verbundenen Risiken zu bestimmen.
  • Page 102 BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH ö , l l ö m i l de-30...
  • Page 103 BETRIEB JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH Verwendung des Neigungsmessers, wenn vorhanden. Der Neigungsmesser (A) befindet sich links auf der Bodenplatte vor der Fußstütze. Bei der Arbeit an Hängen zeigt dieses Gerät an, wann die Maschine innerhalb ihrer Stabilitätsgrenzen arbeitet (die Kugel ist im grünen Bereich).
  • Page 104: Wartung & Schmierung

    WARTUNG & SCHMIERUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH WARTUNGS- UND SCHMIERTABELLE l ö ü r ö r ü ü r ü r ü ü r ä ö ü r ü r ü ü r ü r ü ü r ü...
  • Page 105 WARTUNG & SCHMIERUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH de-33...
  • Page 106: Motorschmierung

    WARTUNG & SCHMIERUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH MOTORSCHMIERUNG Motorölstand überprüfen Den Motorölstand vor dem Anlassen oder mehr als fünf Minuten nach dem Abschalten des Motors überprüfen. Die Maschine muss auf ebenen Boden geparkt sein. Den Ölmessstab herausziehen, abwischen und wieder einsetzen.
  • Page 107: Motorkühlmittel

    WARTUNG & SCHMIERUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH MOTORKÜHLMITTEL Motorkühlmittelstand überprüfen Der Kühlmittelstand im Ausgleichsbehälter sollte zwischen den Markierungen MAX und MIN liegen, wenn kalt. Wenn Nachfüllen erforderlich ist, die Kunststoffkappe abnehmen und mit der korrekten Frostschutzmittelmischung nachfüllen; siehe Abschnitt 9.1.
  • Page 108: Hydrauliksystem

    WARTUNG & SCHMIERUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH HYDRAULIKSYSTEM Hydraulikölstand prüfen Den Hydraulikölstand mit dem Ölmessstab am Einfülldeckel (B) prüfen. Der korrekte Stand liegt zwischen den beiden Markierungen (C). Hydrauliköl wechseln Die Ablassschraube aus dem Boden des Hydraulikbehälters nehmen und abwischen. (A) Den Behälter entleeren und die Schraube wieder...
  • Page 109: Prüfanschlüsse Für Die Hydraulik

    JACOBSEN AR3 WARTUNG & SCHMIERUNG SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH PRÜFANSCHLÜSSE FÜR DIE HYDRAULIK Für den Fall, dass Probleme mit der Hydraulik auftreten sollten, sind spezielle Wartungsanschlüsse vorgesehen, über die sich die Drücke prüfen lassen. Sofern nicht anders angegeben, muss das Hydrauliköl bei allen Tests die normale...
  • Page 110: Kraftstoffsystem

    WARTUNG & SCHMIERUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH KRAFTSTOFFSYSTEM Dieselkraftstoff Nr. 2-D (ASTM D975) verwenden. Weitere Hinweise siehe Handbuch des Motorherstellers. Kraftstoffanlage entlüften Den Zündschlüssel auf Stellung EIN drehen (jedoch nicht den Motor anlassen!). Die Entlüftungsöffnung (B) am Kraftstofffiltergehäuse öffnen und die Luft entweichen lassen.
  • Page 111: Luftfilter

    WARTUNG & SCHMIERUNG JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH LUFTFILTER Luftfilter reinigen HINWEIS: Das Filterelement nach 6mal Reinigen auswechseln. Motorabdeckung anheben. Die Endkappe der Luftfilterpatrone abnehmen. Losen Schmutz mit Druckluft von der sauberen zu der schmutzigen Seite arbeitend entfernen. Die hierzu eingesetzte Luft darf unter einem Druck von höchstens 6 bar stehen, wobei sich die Düse 5...
  • Page 112: Maschinenwartung

    JACOBSEN AR3 WARTUNG & SCHMIERUNG SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 8.10 MASCHINENWARTUNG Lagerung • Benzin oder Dieselkraftstoff kühl und trocken Sonstige regelmäßige Wartungsarbeiten in einem zugelassenen Behälter lagern. • Die korrekte Funktion der • Die Maschine und die Kraftstoffbehälter an Sicherheitsverriegelungsschalter einem abgeschlossenen Ort aufbewahren, um (Neutralschalter, Sitzschalter etc.) überprüfen.
  • Page 113: Einstellungen

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH FAHRPEDAL Justierung, um Radschlupf zu vermeiden: Vorder- und Hinterräder anheben und abstützen. Kugelgelenk A von Fußpedal C abnehmen, damit Dämpfer B das Pedal in die Neutralstellung bringt. Motor starten. Pumpensteuerhebel D von Hand verschieben, bis die Räder sich nicht länger...
  • Page 114: Schnitthöhe

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH SCHNITTHÖHE Die Schnitthöhe der Mähwerke kann zwischen 19 Um schwere Verletzungen zu vermeiden, und 101,6 mm in Schritten von 13 mm reguliert das Mähwerk absenken, bis es vollkommen werden. Die tatsächliche Schnitthöhe kann sich auf den Abstützungen ruht.
  • Page 115 EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 3. Um die Schnitthöhe zu verringern, alle drei Sicherungsstifte (A) herausnehmen. Die äußere Spindelwelle (B) leicht anheben und die Distanzstücke von 13 mm (D) und/oder 6 mm (E) nacheinander von unten entfernen, bis die gewünschte Schnitthöhe erreicht ist.
  • Page 116: Messerwechsel

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH MESSERWECHSEL Die Messer sind extrem scharf und können schwere Schnittverletzungen verursachen. Fassen Sie das Messer zu Ihrem Schutz nur mit dicken Lederhandschuhen an. Messerschraube (A) lösen. Messer (B) vom Mähwerk abnehmen. Neues Messer einsetzen.
  • Page 117: Geschwindigkeitsbegrenzer

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH GESCHWINDIGKEITSBEGRENZER HINWEIS: Textron Turf Care kann für keine Die Fahr- und die Mähgeschwindigkeit ist werkseitig Leistungsverluste oder Maschinenschäden eingestellt und braucht normalerweise nicht geändert verantwortlich gemacht werden, wenn die genannten zu werden. Geschwindigkeiten auf Werte außerhalb der in der technischen Beschreibung der Maschine angegebenen Bereiche eingestellt werden.
  • Page 118: Sitz (Michigan V5300)

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH SITZ (Michigan V-5300) Der Sitz kann so auf das Gewicht und die Beinlänge des Fahrers eingestellt werden, dass er eine zum Bedienen der Maschine bequeme Stellung erhält. SITZ AUF FAHRERGEWICHT EINSTELLEN Zum Einstellen:...
  • Page 119: Allgemeine Anleitung Für Grammer-Sitze

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH • Die Sitzanschlüsse müssen unabhängig von ALLGEMEINE ANLEITUNG FÜR GRAMMER- anderen Fahrzeugbauteilen geschützt sein. SITZE Hinweise zum Sitzschalter: • Die Bedienungsanleitung ist vor Verwendung Minimum- und Maximumstrombelastbarkeit für reine vollständig zu lesen. Wirkstromlasten.
  • Page 120 EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH Beim Anheben des Fahrersitzes nicht am Bezug - ERHÖHTES UNFALLRISIKO - ziehen. Wenn Sie dies tun, erhöht sich das Verletzungsrisiko durch lockere oder gerissene Auf Sitzen mit eingebautem Schalter dürfen Bezüge. keine Lasten abgestellt werden, abgesehen vom...
  • Page 121: Sitz (Grammer Msg85)

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 9.10 SITZ (Grammer MSG85) Der Sitz kann der Reichweite der Beine, dem Winkel der Rückenlehne und dem Fahrergewicht entsprechend eingestellt werden, um eine bequeme Position zum Bedienen der Maschine zu bieten. VOR- UND ZURÜCKSCHIEBEN...
  • Page 122: Pneumatischer Sitz (Grammer Msg75-521)

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 9.11 PNEUMATISCHER SITZ (Grammer MSG75-521) 9.11.1 GEWICHT EINSTELLEN Um den Sitz auf das Gewicht des Fahrers einzustellen, ist der Hebel für die Sitzgewichteinstellung zu ziehen bzw. zu drücken, wenn der Fahrer auf dem Sitz sitzt.
  • Page 123: Rücklehnenverlängerung

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 9.11.3 RÜCKLEHNENVERLÄNGERUNG * ** Um die Rücklehnenverlängerung wie gewünscht zu verstellen, ist sie nach oben zu ziehen oder nach unten zu drücken. Zwischen den Endanschlägen befinden sich mehrere Einrastpunkte. Um die Rücklehnenverlängerung zu entfernen, ist sie nach oben über den Endanschlag hinaus zu ziehen.
  • Page 124: Armlehnen

    EINSTELLUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 9.11.6 ARMLEHNEN * ** Die Armlehnen können, wenn gewünscht, hochgeklappt werden, und ihre Höhe ist einstellbar. Für die Höheneinstellung der Armlehnen ist die runde Kappe (siehe Pfeil) vom Bezug abzunehmen, die Sechskantmutter (Größe 13 mm) dahinter zu lockern und die Armlehnen auf die gewünschte...
  • Page 125: Wartung

    Forderungen der Maschinendirektive 98/ 37/EG Abschnitt 3.2.2, Sitze & 3.4.3, Überschlagen, erfüllt werden. Ransomes Jacobsen Limited empfiehlt, dass vom Eigentümer/Verwender der Maschine am Einsatzort eine Risikobeurteilung vorgenommen wird, um festzustellen, ob Ausnahmen für diese Vorschrift über das Tragen von Sicherheitsgurten bestehen, wie z.B.
  • Page 126: Zubehör

    ZUBEHÖR JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 10.1 OPS-RAHMEN (LMAC164) GEFAHR Wenn die Maschine mit einem Überrollbügel (OPS) ausgestattet ist, muss ein Sicherheitsgurt installiert sein, der vom Fahrer zu benutzen ist. 10.2 TRANSPORTSPERRE (LMAC174) Für die vorderen Hubarme ist eine Transportsperre erhältlich.
  • Page 127: Fehlersuche

    FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.1 ALLGEMEINES Die folgende Fehlersuchtabelle enthält grundlegende Probleme, die beim Anlassen und Betrieb auftreten könnten. Ausführlichere Informationen über das Hydraulik- und elektrische System erhalten Sie von Ihrem Jacobsen- Vertragshändler. ö ß ü ü r ü...
  • Page 128: Fehlersuche - Schnitthöhe

    FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.2 FEHLERSUCHE - SCHNITTHÖHE Es wird empfohlen, eine „Testmähung” auszuführen, um die Mäherleistung zu überprüfen, ehe Reparaturen in Angriff genommen werden. Es sollte ein Bereich zur Verfügung stehen, in dem „Testmähungen” ausgeführt werden können. Dieser Bereich sollte einen bekannten und gleichbleibenden Rasenzustand aufweisen, um eine genaue Beurteilung der Mäherleistung zu ermöglichen.
  • Page 129 FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.2.2 STUFENSCHNITT Ein Stufenschnitt tritt auf, wenn das Gras auf einer Seite des Schneidzylinders höher als auf der anderen ist oder wenn sich die Höhe von einem Mähwerk zum nächsten ändert. Dies wird...
  • Page 130 FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.2.3 SKALPIEREN Skalpieren ist ein Zustand, bei dem Stellen im Gras merklich kürzer als die Umgebung sind, was zu einem hellgrünen oder sogar braunen Aussehen führt. Dies wird normalerweise durch eine zu niedrige Schnitthöheneinstellung und/oder unebenen Rasen...
  • Page 131 FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.2.4 EINZELHALME Einzelhalme sind vereinzelte Grashalme, die nicht oder nicht richtig abgeschnitten wurden. Hinweis: Der Pfeil zeigt die Fahrrichtung an. ß r ä - l i ä . l l ä Ö ä...
  • Page 132 FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.2.5 STREIFEN Ein Streifen ist ein Streifen ungemähten Grases. Dies wird normalerweise durch ein eingekerbtes oder verbogenes Bodenmesser verursacht. Hinweis: Der Pfeil zeigt die Fahrrichtung an. ß ä ä ü ü ä ö...
  • Page 133 FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.2.6 SCHWADENBILDUNG Bei der Schwadenbildung wird gemähtes Gras bevorzugt an einem Ende des Mähwerks oder zwischen zwei Mähwerken abgelegt, wodurch eine Linie in Fahrrichtung gebildet wird. Hinweis: Der Pfeil zeigt die Fahrrichtung an.
  • Page 134 FEHLERSUCHE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 11.2.7 UNTERSCHIED ZWISCHEN DEN MÄHWERKEN Ein Unterschied zwischen den Mähwerken führt zu einem Muster mit unterschiedlichen Schnitthöhen, was zu einem stufenförmigen Erscheinungsbild führt und normalerweise dadurch verursacht wird, dass die Schnitthöheneinstellung von einem Mähwerk zum anderen unterschiedlich eingestellt ist.
  • Page 135 JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH de-63...
  • Page 136: Technische Zeichnungen

    TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 12.1 HYDRAULIKKREISLAUF de-64...
  • Page 137 TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH SCHLÜSSEL ZUM HYDRAULIKDIAGRAMM Getriebepumpe Hydraulischer Radmotor, vorne Hydraulischer Radmotor, vorne Hydraulischer Radmotor, hinten Hydraulisches Spülventil Hydraulikfilter Hydraulisches Mäh- und Bremsventil Hydraulischer Mähwerkmotor Hydraulischer Mähwerkmotor Hydraulischer Mähwerkmotor Mäh- und Lenkpumpe Hydrauliklenkeinheit Hydrauliklenkzylinder Hydraulikhubventil...
  • Page 138: Elektrischer Schaltkreis Der Anzeigeelemente

    TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 12.2 ELEKTRISCHER SCHALTKREIS DER ANZEIGEELEMENTE TO SP#19 TO SP#19 TO SP#19 TO SP#11 de-66...
  • Page 139 TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH FARBKODE DER KABEL SCHLÜSSEL ZUM SCHALTPLAN Abzweigung zum Hauptkabelbaum Grün Abzweigung zum Hauptkabelbaum Orange Abzweigung zum Hauptkabelbaum Grau Schlüsselschalter Schwarz Sicherungskasten 1 Weiß Sicherungskasten 2 Rosa Batterie, positiv Violett Gewichtsverlagerungsschalter Gelb Startrelais Blau Mähschalter...
  • Page 140: Elektrischer Hauptschaltkreis

    TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 12.3 ELEKTRISCHER HAUPTSCHALTKREIS de-68...
  • Page 141 TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH SCHLÜSSEL ZUM SCHALTPLAN FARBKODE DER KABEL Abzweigung zur Konsole Abzweigung zur Konsole Grün Abzweigung zur Konsole Orange Glühkerzen Grau Abzweigung zum Fahrerhaus Schwarz Arbeitslampe Weiß Arbeitslampe Rosa Glühkerzenrelais Violett Bremsmagnetventil Gelb Senkmagnetventil...
  • Page 142: Elektrischer Schaltkreis Der Sicherungen Und Relais

    TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 12.4 ELEKTRISCHER SCHALTKREIS DER SICHERUNGEN UND RELAIS SICHERUNGEN UND RELAIS Unterkontrolltafel Sicherung - 15 A - Startrelais Sicherung - 7,5 A - Kraftstoffpumpe Sicherung - 5 A - Warnleuchten Sicherung - 5 A...
  • Page 143 TECHNISCHE ZEICHNUNGEN JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 12.4 ELEKTRISCHER SCHALTKREIS DER SICHERUNGEN UND RELAIS SICHERUNGEN UND RELAIS Im Motorraum Relais - Glühkerzen Streifensicherung - 40 A Oben - Fahrerhaus Unten - Glühkerzen de-71...
  • Page 144: Drehmomente

    DREHMOMENTE JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH 13.1 DREHMOMENTE METRISCHE FEINGEWINDE METRISCHE GROBGEWINDE Ø KLASSE KLASSE KLASSE KLASSE KLASSE Ø KLASSE KLASSE KLASSE KLASSE KLASSE (mm) (mm) UNC-GEWINDE UNF-GEWINDE Ø KLASSE KLASSE KLASSE KLASSE KLASSE Ø KLASSE KLASSE KLASSE KLASSE KLASSE...
  • Page 145 GARANTIE, VERKAUF & KUNDENDIENST JACOBSEN AR3 SICHERHEITS-, BEDIENUNGS- UND WARTUNGSHANDBUCH GARANTIE Wenn innerhalb von ZWEI JAHREN oder zweitausend Stunden (für Modelle mit Betriebsstundenzählern), je nachdem was eher eintritt, Material- oder Verarbeitungsfehler in den Waren auftreten sollten, gilt die folgende GARANTIE.
  • Page 148 Ransomes Jacobsen Limited Jacobsen, A Textron Company West Road, Ransomes Europark, Ipswich, IP3 9TT 11108 Quality Drive, Charlotte, English Company Registration No. 1070731 NC 28273, USA www.ransomesjacobsen.com www.Jacobsen.com...

Table of Contents

Save PDF
