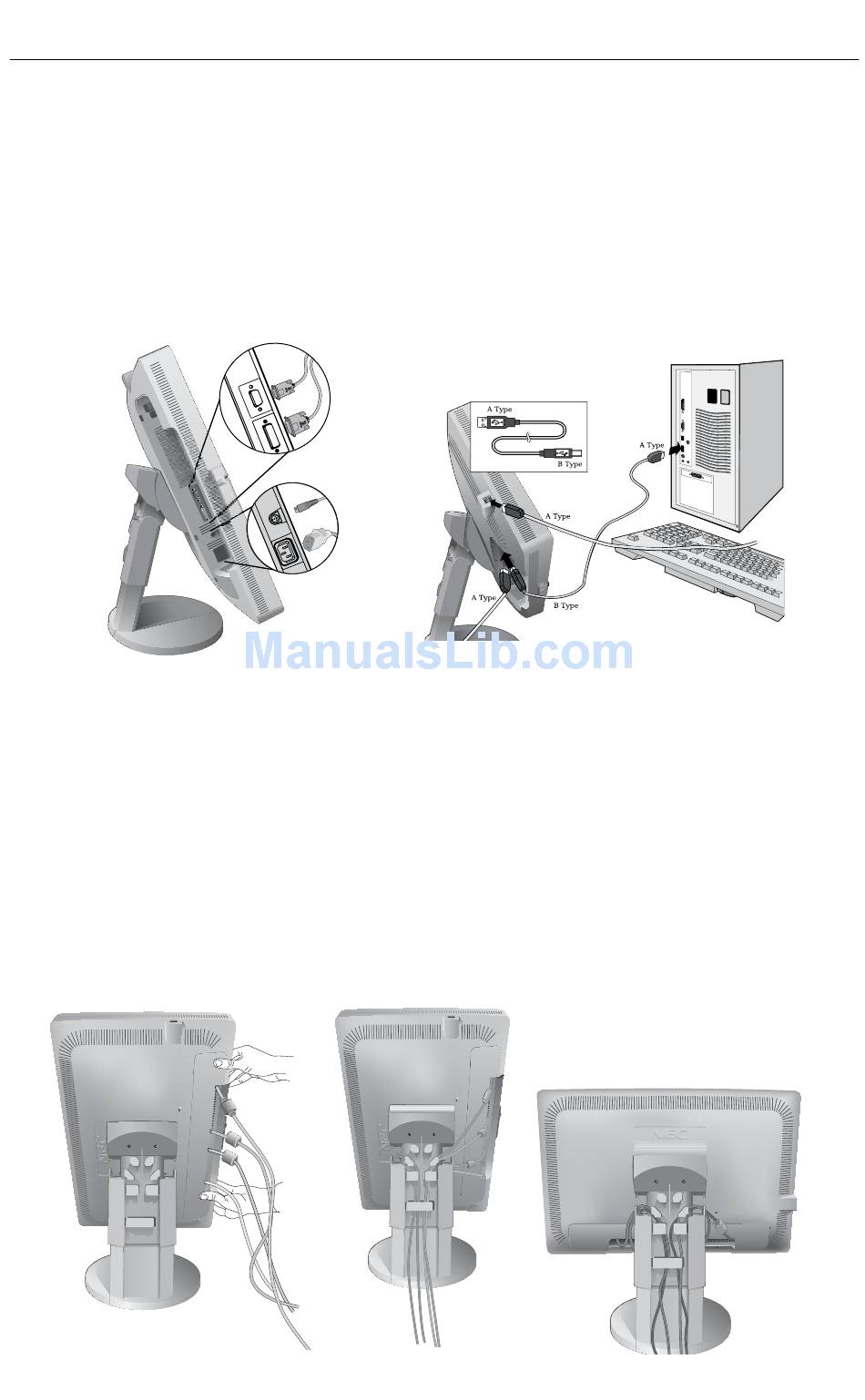

7. Branchez tous les câbles dans les connecteurs appropriés (Figure
8). À l'aide du câble USB, branchez le connecteur de type B au
port USB dans le sens montant situé sur le côté droit de l'écran
et le connecteur de type A au port dans le sens descendant de
l'ordinateur. Si vous pouvez utiliser le câble du dispositif USB,
utilisez l'un des ports dans le sens descendant situés sur le côté de
l'écran. (Figure 9).
Figure 8
* Fixationde produit NEC en option.
N'utilisez pas ce connecteur sauf indication contraire.
8. Remplacez le couvercle du connecteur (Figure 0).
9. Passez les fils des câbles branchés dans le crochet prévu à cette
fin tel qu'indiqué et assurez-vous que les câbles reposent à plat
sur le support (Figure ).
0. Faites pivoter l'écran pour le ramener à sa position initiale.
L'angle et la hauteur de l'écran peuvent être ajustés selon les
préférences de l'utilisateur (Figure 2).
Figure 0
Configuration de I'affichage
VGA
DVI-D
DC-SORTIE*
AC-ENTRÉE
Figure
Figure 9
29
(suite)
Figure 2
