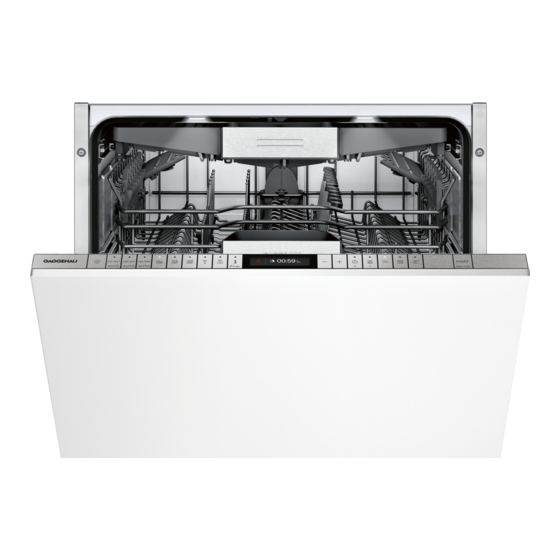

Summary of Contents for Gaggenau DF 280
- Page 1 Installation Instructions Notice d’installation...
-
Page 3: Important Safety Instructions
Important Safety Instructions To avoid possible injury or property damage, OBSERVE • NEW INSTALLATION - If the dishwasher is a new ALL WARNINGS AND CAUTIONS. installation, most of the work must be done before These instructions are intended for use by qualified the dishwasher is moved into place. - Page 4 WARNING Avoiding General Hazards Make sure electrical work is properly installed. There Do not use the dishwasher until it is completely should be no loose electrical connections. Ensure all installed. When opening the door on an uninstalled electrical connections are properly made. dishwasher, carefully open the door while supporting the rear of the unit.
- Page 5 Inspect the Dishwasher After unpacking the dishwasher and prior to installation, thoroughly inspect the dishwasher for possible freight or cosmetic damage. Report any damage immediately. Cosmetic defects must be reported within 30 days of installation. NOTE: Do not discard any bags or items that come with the original package until after the entire installation has been completed.
-
Page 6: Materials Supplied
Materials Supplied Extra Tall Item Sprinkler (See Use and Care Manual) Toe Panel Screws Mounting Brackets Mounting Bracket Screws Ø 4x17 mm Toe Panel (2 pieces) Toe Panel caps and screws (select models only) Screw Clamp (for hose) Water Supply Adaptor Fitting Flexible Edge Protector Grommet for electrical wire Rubber Drain Hose Adaptor Toe Panel Mounting Brackets (select models only) -
Page 7: Table Of Contents
Enclosure Requirements After locating the proper place for your new dishwasher, WARNING you will need to create any required openings to allow for passage of the water, drain and electrical line. In order to Avoid Scalding or Electrical Shock Hazard! avoid interference with the dishwasher when sliding it into the Make sure the water supply and electrical supply cabinet, place your openings within the dimensions shown... -
Page 8: Avoid Scalding Or Electrical Shock Hazard
Electrical Preparation Electrical Preparation Electrical Connection The dishwasher electrical supply junction box (P) and WARNING dedicated receptacle must be mounted in an accessible cabinet adjacent to the dishwasher (do not mount the junction Avoid Electrical Shock Hazard box or receptacle behind the dishwasher). You will need a Do not work on an energized circuit. - Page 9 Method B - To permanently connect to household or Inlet Water Connections field wiring: 1. Remove the dishwasher electrical supply junction box Hot Water Supply cover and connect to the power supply cord from the house installation. See Figure 7. The hot water heater should be set to deliver approximately 2.
-
Page 10: Drain Connections
Connecting the Hot Water Supply IMPORTANT NOTES: · If local ordinance require an air gap, install it according There are two plastic corrugated hoses that exit the back of to the manufacturer’s instructions. the dishwasher. The larger hose, with the brass fitting on the ·... -
Page 11: Note: If Your Dishwasher Opening Width Measures
Top Mount is used for countertops made of wood or other Installation of Rubber Drain Hose Adaptor materials that can be easily drilled. Orient the mounting For a large port, use the drain hose as it is. brackets as shown in Figure 17 and position the two small 1. -
Page 12: Leveling The Dishwasher
Drive the mounting screws through the holes in the mounting WARNING brackets as shown for Top Mount (Figure 23), Side Mount Avoid Tip Over Hazard! (Figure 24), and Alternative Side Mount (Figure 25). Do not use the dishwasher until it is completely Figure 23 installed. - Page 13 Attaching the Toe Panel Figure 27 Your dishwasher comes with either a two-piece or three- piece toe panel (model dependent) to allow height adjust- ment. 1. Ensure the time projector is visible (depending on the model). Also when attaching the toe panel, ensure the distances are in the correct ranges.
-
Page 14: Customer Service
Customer Service Your dishwasher requires no special care other than that described in the Care and Maintenance section of the Use and Care Manual. If you are having a problem with your dishwasher, before calling for service please refer to the Self Help section in the Use and Care Manual. - Page 17 Consignes de sécurité importantes Afin d’éviter toute possibilité de blessures ou de dom- • Cet appareil a été trouvé conforme à la norme mages matériels VEUILLEZ OBSERVER TOUS LES CAN/CSA-C22.2 n° 167/UL 749. Le propriétaire AVERTISSEMENTS ET PRÉCAUTIONS. et l’installateur ont la responsabilité de déterminer Ces instructions sont destinées uniquement à...
- Page 18 WARNING AVERTISSEMENT Vérifier que l’installation électrique est correctement Prévention des dangers d’ordre général réalisée. Il ne doit y avoir aucun raccordement électrique Ne pas utiliser le lave-vaisselle tant que l’installation n’est lâche. Vérifier que tous les branchements électriques sont pas complètement terminée. Pour ouvrir la porte d’un lave- correctement effectués.
- Page 19 Inspection du lave-vaisselle Après avoir déballé le lave-vaisselle et avant son installation, examinez-le attentivement pour déceler d’éventuels dégâts esthétiques ou liés au transport. Signaler immédiatement tout dégât. Les défauts esthétiques doivent être signalés dans un délai de 30 jours à compter de l’installation. REMARQUE : ne pas jeter les sacs ou les éléments contenus dans l’emballage d’origine avant d’avoir complètement terminé...
- Page 20 Matériel fourni Gicleur pour grands articles (Voir le Guide d’utilisation et d’entretien) Vis pour panneau de plinthe Pattes de fixation Vis des pattes de fixation Ø 4x17 mm Panneau de plinthe (2 pièces) Couvercles pour panneau de plinthe (certains modèles unique- ment) Collier à...
-
Page 21: (114Mm)
Exigences d’encastrement Après avoir trouvé l’emplacement adéquat pour installer votre WARNING AVERTISSEMENT nouveau lave-vaisselle, vous devez prévoir les ouvertures Évitez les brûlures ou les risques de secousse électrique ! nécessaires pour permettre le passage des conduites d’eau, S’assurer que l’alimentation d’eau et l’alimentation électrique d’évacuation et d’électricité. -
Page 22: Figure 6
Préparation de l’installation électrique Préparation de l’installation électrique La boîte de jonction de l’alimentation électrique du lave- vaisselle et la prise dédiée doivent être installées dans une WARNING AVERTISSEMENT armoire accessible adjacente au lave-vaisselle (ne pas monter la boîte de jonction ni la prise derrière l’appareil). Évitez les risques de décharge électrique et Vous aurez besoin d’une ouverture de 4 ″... - Page 23 Méthode B - Pour effectuer le branchement au câblage Raccordements d’arrivée d’eau domestique ou in-situ de manière permanente : Alimentation d’eau chaude 1. Enlever le couvercle de la boîte de jonction électrique Le chauffe-eau doit être réglé de façon à ce que l’eau qui du lave-vaisselle et la brancher au cordon d’alimentation alimente le lave-vaisselle soit chauffée à...
- Page 24 Raccordement de l’alimentation d’eau chaude REMARQUE: · Vous trouverez deux tuyaux en plastique ondulé qui sortent Si la réglementation locale exige un dispositif de coupure anti-retour, en installer un conformément aux instructions du de l’arrière du lave-vaisselle. Le plus gros tuyau, doté d’un fabricant.
- Page 25 Le montage par le dessus est utilisé pour les comptoirs en Installation de l’adaptateur de tuyau de vi- bois ou autres matériaux faciles à percer. Orienter les pattes dange en caoutchouc de fixation comme l’indique la Figure 17 et placer les deux Pour un port large, utiliser le tuyau d’évacuation tel qu’il est.
- Page 26 Insérer les vis de montage dans les trous des pattes de WARNING AVERTISSEMENT fixation et serrer comme indiqué pour le Montage par le dessus (Figure 23), le Montage latéral (Figure 24) et le Éviter les dangers de basculement. Ne pas utiliser le lave-vaisselle tant que l’installation Montage latéral alternatif (Figure 24).
- Page 27 Figure 27 Fixation du panneau de plinthe Votre lave-vaisselle est livré avec un panneau de plinthe qui se compose de trois pièces (certains modèles) pour permettre de régler la hauteur de l’appareil. 1. Assurer que le projecteur est visible le temps (en fonction du modèle).
- Page 28 Service après-vente Votre lave-vaisselle ne nécessite aucun entretien particulier autre que celui décrit dans la section « Nettoyage et entretien » du Guide d’Utilisation et d’Entretien. Si vous avez des problèmes avec votre lave-vaisselle, avant d’appeler un service d’entretien et de réparation, consultez la section d’auto- assistance de votre guide.
