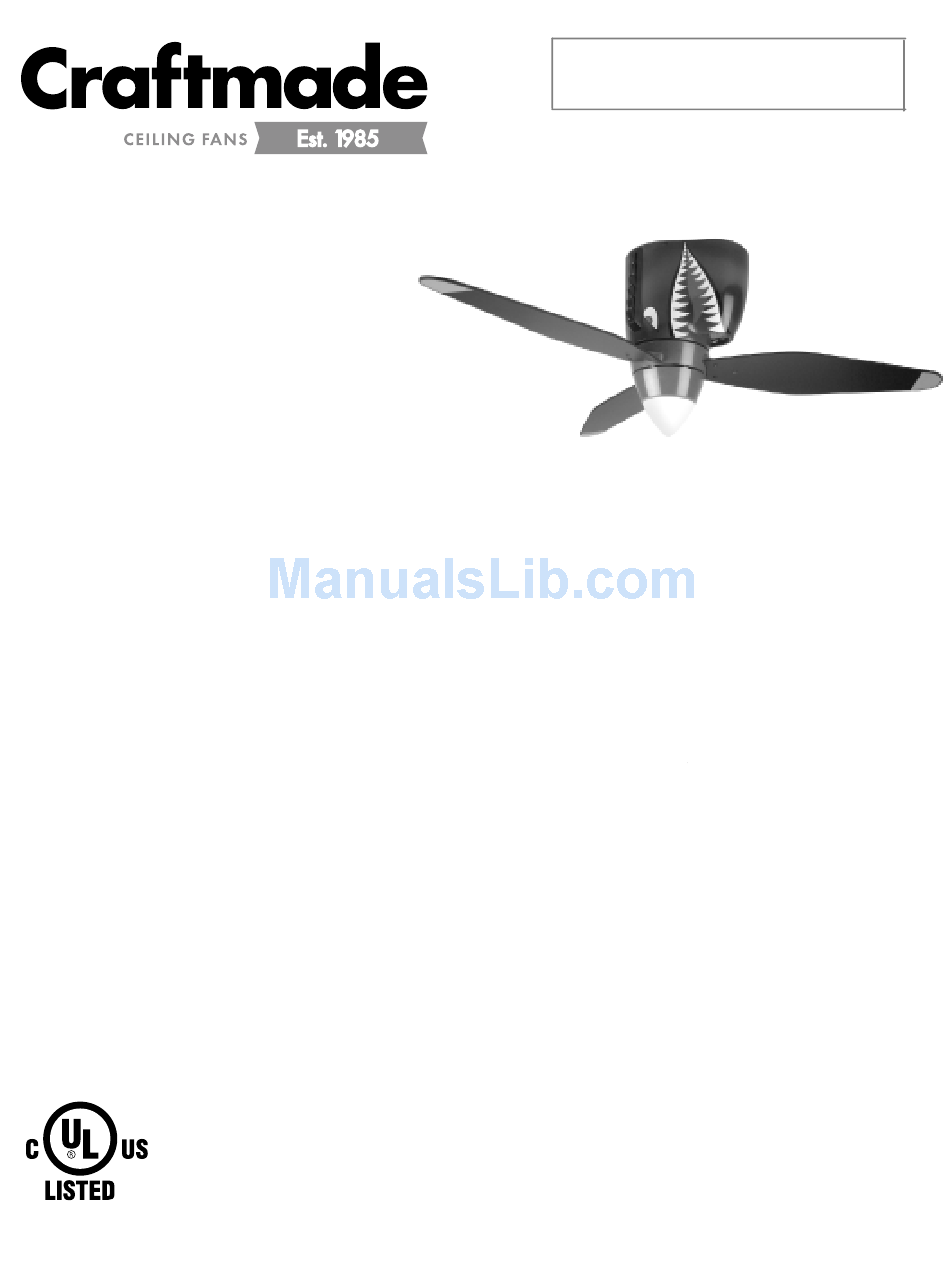

WarPlanes

Installation Guide

For Model:

WB348

WB448

E192641

net weight of fan: 13.86 lb (6.3 kg)

READ THESE INSTRUCTIONS AND

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the WB348 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade WB348

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND AND SAVE THEM FOR FUTURE USE WarPlanes Installation Guide For Model: WB348 WB448 Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Mounting Plate Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
Check against parts inventory that all parts have been included. 2. Parts Inventory. a. mounting plate. 1 piece b. motor housing. 1 piece c. blade. 3 pieces (WB348); 4 pieces (WB448) d. shade. 1 piece e. hardware packs bulb required: IMPORTANT REMINDER: You must 1 x 60 watt max.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches 7 feet that the hanging location allows the blades a (2.13 m) (76 cm) clearance of 7 feet (2.13 m) from the floor and 30 in (76 cm) from any wall or obstruction. This fan is suitable for room sizes up to 225 square 12 ft.
Page 5: Fan Assembly
5. Fan Assembly. With the hanging bracket secured to the outlet box and able to support the fan, you are now wood wood screw ready to hang your fan. ceiling joist Tip: Seek the help of another person to hold the stepladder in place and to lift the fan up to safety cable you once you are set on the ladder.
Page 6: Wiring
6. Wiring. CAUTION: Be sure outlet box is properly grounded and that a ground wire (GREEN or Bare) is present. Make sure all electrical connections comply with Local Codes or outlet box Ordinances and the National Electrical Code. If you are unfamiliar with electrical wiring or if the house/building wires are different colors than those referred to below, please use a qualified electrician.
Page 7: Blade Assembly
8. Blade Assembly. Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades. Locate blade attachment screws and washers in one of the hardware packs. Place one blade motor housing under blade arm, aligning holes in blade arm with holes in blade as shown.
Page 8: Testing Your Fan
10. Testing Your Fan. It is recommended that you test fan before motor housing finalizing installation. Restore power from circuit box and light switch (if applicable). Test fan speeds with the pull chain labeled FAN. Start at the OFF position (no blade movement).
Page 9: Troubleshooting
2. Verify that reverse switch is set completely in either to arrange for return of fan. Return fan, shipping prepaid, to direction. Craftmade/Ellington. We will repair or ship you a 3. Check to be sure fan is wired properly. replacement fan, and we will pay the return shipping cost.
Page 10 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA WarPlanes Guía de instalación Para modelo: WB348 WB448 Indice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación de la placa de montaje.
Page 11 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 12 2. Inventario de piezas. a. placa de montaje. 1 unidad b. bastidor del motor. 1 unidad c. aspa. 3 unidades (WB348); 4 unidades (WB448) d. pantalla. 1 unidad e. paquetes de artículos de ferretería...
Page 13 3. Preparación para la instalación. borde del aspa 76 cm Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el 2,13 m pulg.) ventilador le permite un espacio libre de 2,13 m (7 (7 pies) pies) entre las puntas de las aspas y el piso y 76 cm (30 pulg.) entre las aspas y cualquier pared u otra...
Page 14 5. Ensamblaje del ventilador. Ya que esté sujetado el soporte de montaje a la tornillo para caja de salida y capaz de apoyar el ventilador, madera y arandela viga de usted está listo para colgar el ventilador. madera Sugerencia: Solicitar ayuda de otra persona para cable de seguridad mantener la escalera sujeta y para que le suba el...
Page 15 6. Instalación eléctrica. PRECAUCION: Asegurarse de que la caja de salida esté conectada a tierra como es debido y que exista un conductor a tierra (VERDE o pelado). caja de salida Asegurarse de que toda conexión eléctrica cumpla con los Códigos o las Ordenanzas Locales y el Código Nacional Eléctrico.
Page 16 8. Colocación de las aspas. Para ahorrar tiempo: Se pueden poner las arandelas en los tornillos que son para las aspas antes de colocar las aspas. bastidor del motor Localizar los tornillos para fijar las aspas y las arandelas en uno de los paquetes de artículos de ferretería.
Page 17 10. Verificación del funcionamiento del ventilador. Se recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica). Verificar las velocidades del bastidor del motor ventilador con la cadena de encendido etiquetada VENTILADOR.
Page 18 Problema: El ventilador funciona pero la luz no. repararemos el motor al comprador o le enviaremos Soluciones: uno de reemplazo y Craftmade/Ellington pagará los 1. Verificar que se instaló correctamente la bombilla. gastos de envío de regreso. 2. Reemplazar la bombilla defectuosa con el mismo GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:...
