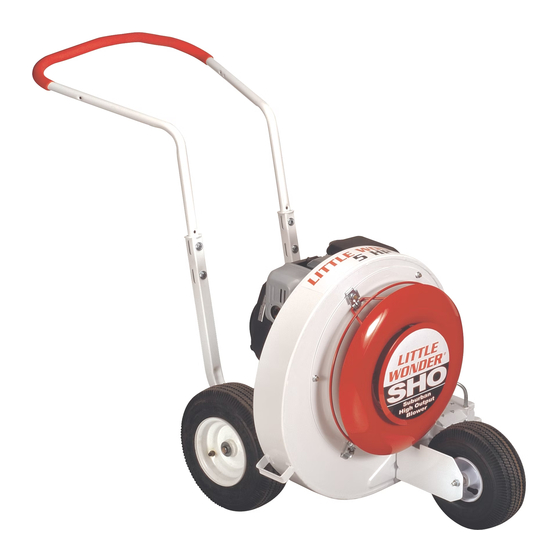

SHO
Surburban High Output Blower
Owners Manual and Safety Instructions
Soufflante à grand débit Suburban
Manuel d'utilisation et Consignes de sécurité
Soplador "Suburban" de alta capacidad
Manual del propietario e instructivo de seguridad
© 2003 Little Wonder, Div. of Schiller-Pfeiffer Inc. All Rights Reserved.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Surburban High Output Blower and is the answer not in the manual?

Questions and answers

Related Manuals for Little Wonder Surburban High Output Blower

Summary of Contents for Little Wonder Surburban High Output Blower

  • Page 1 Surburban High Output Blower Owners Manual and Safety Instructions Soufflante à grand débit Suburban Manuel d’utilisation et Consignes de sécurité Soplador “Suburban” de alta capacidad Manual del propietario e instructivo de seguridad © 2003 Little Wonder, Div. of Schiller-Pfeiffer Inc. All Rights Reserved.

  • Page 2: Table Of Contents

    Important Information A. Introduction On behalf of everyone at Little Wonder, we would like to thank you for your purchase of a Little Wonder Gasoline Powered Suburban High Output Blower. This professional blower was designed to the highest standards to ensure you many hours of uninterrupted service.

  • Page 3: Safety And Warnings

    An important part of the safety system incorporated in this blower are the warnings and informational decals found on various parts of the blower. These decals must be replaced if they become illegible due to abrasion, etc. It is your responsibility to replace the decals when they become hard to read.

  • Page 4: General Safety Rules

    4. DO NOT ATTEMPT TO REPAIR BLOWER - Have repairs made by qualified Little Wonder dealer or repairman. See that only Little Wonder and recommended engine manufacturers replacement parts are used.

  • Page 5: Engine/ Fuel Warnings - "Don'ts

    Connect throttle clip (15) to upper handle. 4. Tilt blower back on handle and install front wheel bracket (51) over the three studs on lower front of blower housing. Secure with three 5/16-18 flange nuts (5).

  • Page 6: Directions For Fan Removal

    Operating Instructions Refer to Engine Manual for Engine Operation. Little Wonder recommends using SAE 30 Oil. The use of multi-viscosity oil will result in high oil consumption and possible engine damage. Leaves, thatch or other debris can be directed into windrows or piles, by simply maneuvering the unit and directing the flow of air accordingly.

  • Page 7: Blower Bolt/Nut Torque Specifications

    Blower Bolt/Nut Torque Specifications Location Housing to engine face Deck to housing Engine to deck Lower handle to deck Upper handle to lower handle Throttle to handle Interior deflector to hook Fan to crankshaft (95 oz) Fan to crankshaft (95 oz)
  • Page 8 Pneumatic Wheel Offset,12" DIA Assy Retaining Ring 5/8 SAE Flat Washer Axle Lower Handle 5/16 Flat Washer 6/8/10 HP Right Blower Deck 6/8/10 HP Left Blower Deck 5/16-18 x 1.75 HHCS gr5 5/16 Regular Split Lock Washer 5/16-18 x 1.5 HHCS Pneumatic Wheel Bearing...
  • Page 9 934B 300507 Description 5/16-18 Serrated Flanged Lock Nut 5 HP SHO Housing Little Wonder Housing Label - 5 HP Little Wonder Housing Label - 6 HP SHO Warning Label 5/16-24 x 3/4 Whiz Head Flange Bolt 10-32 2-Way Lock Nut...
  • Page 10 THIS WARRANTY shall only be effective if the enclosed Warranty/Registration card is properly filled out and returned to Little Wonder, Div. of Schiller-Pfeiffer, Inc. at time of purchase. WARNING DANGER...
  • Page 11 Owners Manual and Safety Instructions Soufflante à grand débit Suburban Manuel d’utilisation et Consignes de sécurité Soplador “Suburban” de alta capacidad Manual del propietario e instructivo de seguridad © 2003 Little Wonder, Div. de Schiller Pfeiffer Inc. Tous droits réservés.
  • Page 12 Informations importantes A. Introduction Au nom de tous les membres du personnel de Little Wonder, nous aimerions vous remercier d'avoir acheté une soufflante à essence à grand débit Suburban. Cette soufflante professionnelle a été conçue en fonction des normes les plus élevées pour vous assurer de nombreuses heures de service...

  • Page 13: Sécurité Et Avertissements

    Sécurité et avertissements A. Décalcomanies de sécurité Les décalcomanies d'avertissement et d'information qu'on trouve sur différentes parties de la soufflante constituent une partie importante du système de sécurité. Ces décalcomanies doivent être remplacées si elles deviennent illisibles en raison de l'abrasion, etc. Il vous incombe de remplacer les décalcomanies lorsqu'elles deviennent difficiles à...

  • Page 14: Consignes Générales De Sécurité

    Confier les réparations à un technicien de service ou vendeur Little Wonder qualifié. S'assurer que seules des pièces de rechange Little Wonder et des pièces de rechange recommandées par le constructeur du moteur sont utilisées. 1. PORTER DES VÊTEMENTS ADÉQUATS - Ne pas porter des vêtements lâches ni des bijoux.

  • Page 15: Avertissements Concernant Le Moteur Et Le Carburant - Ce Qu'il Ne Faut Pas Faire

    Insérer un boulon d'essieu 3/8-16 x 5 1/4 (50) à travers le support de roue et le manchon d'essieu. Fixer à l'aide de l'écrou (49) d'essieu 3/8-16. TOUTES LES SOUFFLANTES LITTLE WONDER REMPLISSAGE D’HUILE, UTILISER DE L’HUILE SAE 30. SE REPORTER AU MANUEL D’INSTRUCTIONS DU CONSTRUCTEUR DU MOTEUR POUR LES CONSIGNES D’UTILISATION CORRECTE DU...

  • Page 16: Consignes D'utilisation

    Le manuel d’utilisation Honda contient un dessin montrant la vidange de l’huile du côté du silencieux du moteur. Little Wonder a prévu un emplacement de vidange d’huile du côté opposé du moteur (côté du réservoir d’essence). La vidange d’huile est plus facile à...
  • Page 17 Spécifications de couple boulon/écrou pour la soufflante Emplacement Carter à face du moteur Plate-forme à carter Moteur à plate-forme Montant de guidon à plate-forme Guidon à montant de guidon Étrangleur à guidon Déflecteur intérieur à crochet Ventilateur à vilebrequin (95 oz) Ventilateur à...
  • Page 18 de repérage de référence 114C 114B 910916 910914 910301 900301 900302 910526 920300 405-1 932-1 916-2 920007 920009 129D 934B Description Écrou à insertion en nylon 5/16-18 Contre-écrou à bride en dents de scie 5/16-18 Moteur Honda 5 ch Moteur Briggs 6 ch Pince d'étrangleur Câble de l’étrangleur Guidon...
  • Page 19 Description Contre-écrou à bride en dents de scie 5/16-18 Carter SHO 5 ch Décalcomanie de carter Little Wonder - 5 ch Décalcomanie de carter Little Wonder - 6 ch Décalcomanie d’avertissement SHO Boulon à bride à tête Whiz 5/16-24 x 3/4 Contre-écrou à...

  • Page 20: Avertissement Danger

    LES SOUFFLANTES À GRAND DÉBIT À MOTEUR À ESSENCE SHO Toutes les soufflantes à essence à grand débit Little Wonder sont garanties contre les vices de matériaux et d'exécution pendant une période de CINQ ANS depuis la date d'achat, lorsqu'elles sont utilisées à...
  • Page 21 Owners Manual and Safety Instructions Soufflante à grand débit Suburban Manuel d’utilisation et Consignes de sécurité Soplador “Suburban” de alta capacidad Manual del propietario e instructivo de seguridad © 2003 Little Wonder, División de Schiller - Pfeiffer, Inc. Todos los Derechos Reservados.

  • Page 22: Índice De Materias

    Little Wonder, nos gustaría extenderle nuestro agradecimiento por haber adquirido un soplador “Suburban” de alta capacidad Little Wonder impulsado por un motor de gasolina. Este soplador de uso profesional ha sido diseñado con los más altos estándares de la industria, con el fin de asegurarle su funcionamiento ininterrumpido, durante muchas horas.

  • Page 23: Seguridad Y Advertencias

    Seguridad y Advertencias A. Etiquetas engomadas de salvaguardias Un elemento importante del sistema de seguridad incorporado en este soplador son las etiquetas de advertencia e información localizadas en varias partes de la unidad. Estas etiquetas deberán ser sustituidas con unas nuevas, si estas se hacen ilegibles como resultado del efecto de los abrasivos, etc.

  • Page 24: Reglas Generales De Seguridad

    Little Wonder o personal de reparación calificado. Cerciórese que solamente sean instalados los componentes de repuesto Little Wonder y aquellos recomendados por el fabricante del motor. Advertencias – “Qué sí hacer” 1. VESTIR APROPIADAMENTE - No use ropa holgada ni alhajas.

  • Page 25: Advertencias Con El Motor Y El Combustible - "Hacer Siempre

    Fije el tornillo firmemente con la tuerca de 3/8 - 16 (49) del eje. ADVERTENCIA PELIGRO TODOS LOS SOPLADORES LITTLE WONDER SON EMBARCADOS SIN ACEITE EN EL MOTOR. USE ACEITE SAE 30 CUANDO RELLENE EL DEPÓSITO. CONSULTE EN EL MANUAL INSTRUCTIVO DEL FABRICANTE DEL MOTOR LAS INSTRUCCIONES APROPIADAS PARA LA OPERACIÓN DEL MOTOR.

  • Page 26: Instrucciones Operativas

    Consulte el manual del fabricante del motor y entérese del procedimiento operativo del motor. Little Wonder recomienda el uso de aceite SAE 30. El uso de aceite con viscosidad múltiple dará como resultado un mayor consumo de aceite y la posibilidad de dañar el motor.

  • Page 27: Diagrama De Los Componentes

    Especificaciones de par de torsión de los tornillos y tuercas del soplador Localización Bastidor sobre la carátula del motor Plataforma al bastidor Motor a la plataforma Manubrio inferior a la plataforma Manubrio superior al manubrio inferior Acelerador al manubrio Deflector interior al gancho Ventilador al cigüeñal 2.700 kg (95 oz) Ventilador al cigüeñal 2.700 kg (95 oz) Panel delantero al bastidor (perno corto)
  • Page 28 Clave # Componente # 114C 114B 910916 910914 910301 900301 900302 910526 920300 405-1 932-1 916-2 920007 920009 129D 934B Descripción Tuerca con núcleo de nylon de 5/16 pulg -18 Tuerca inmovilizadora con brida estriada de 5/16 pulg -18 Motor Honda de 5 H.P. Motor Briggs de 6 H.P.
  • Page 29 Descripción Tuerca inmovilizadora con brida y astriada de 5/16 pulg - 18 Bastidor del SHO de 5 H.P. Etiqueta del bastidor Little Wonder – 5 H.P. Etiqueta del bastidor Little Wonder -6 H.P. Etiqueta de advertencia – SHO Tornillo con brida y cabeza Whiz de 5/16 pulg – 24 x 3/4 pulg Tuerca inmovilizadora de 2 vías 10-32...
  • Page 30 RESIDENCIAL o COMERCIAL. Cuando a cualquier soplador suburbano de alta potencia Little Wonder impulsado por un motor de gasolina o alguno de sus componentes se le determine estar defectuoso y dentro del periodo de garantía, este deberá ser devuelto a cualquier distribuidor registrado Little Wonder.
