RR Electronic Alpha 2T Mounting Instructions

Allinone modular antenna systems

Available languages

Alpha 2T

EINBAUANLEITUNG

MOUNTINGINSTRUCTIONS

Table of Contents

Need help?

Do you have a question about the Alpha 2T and is the answer not in the manual?

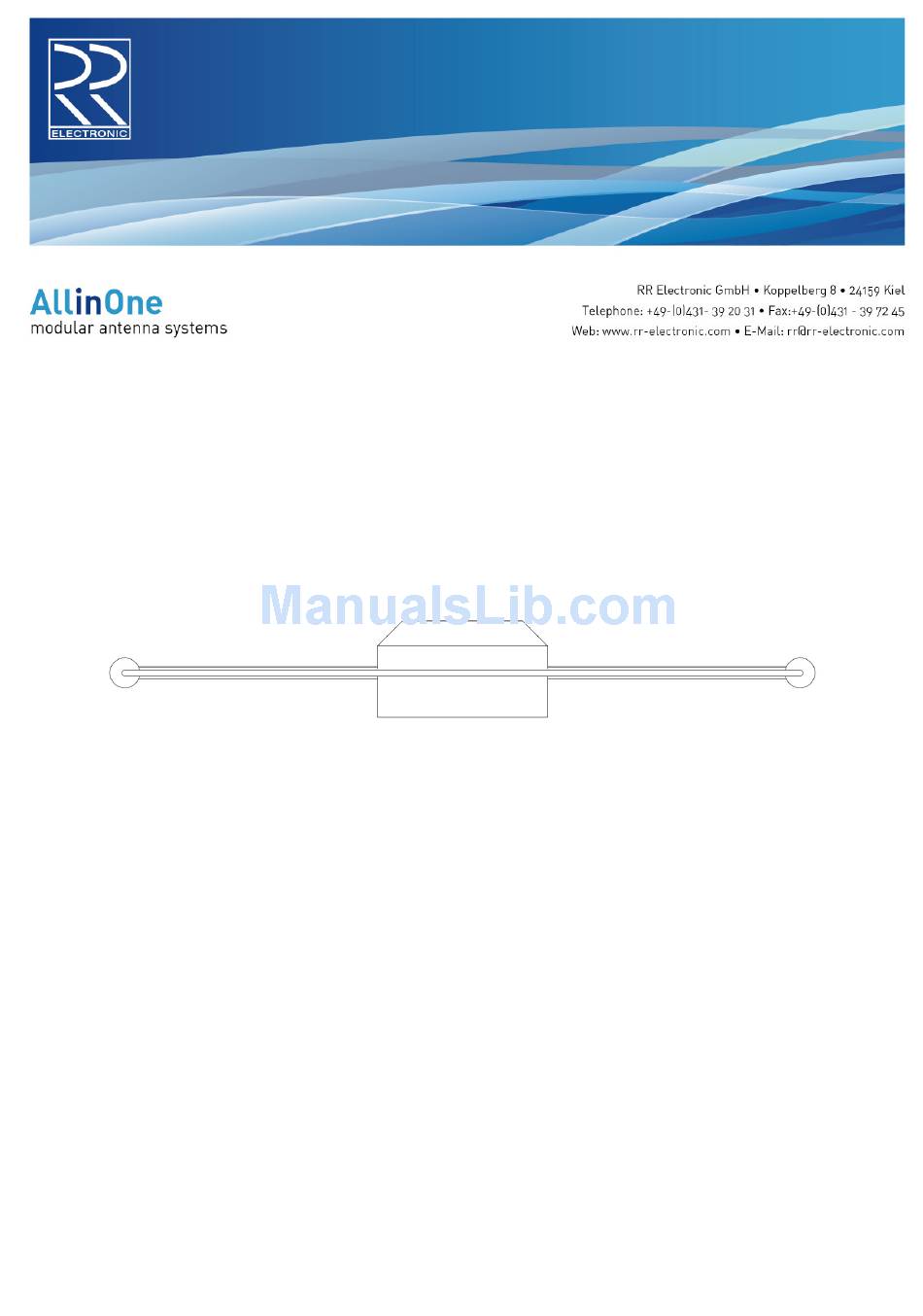

Page 1 Alpha 2T EINBAUANLEITUNG MOUNTINGINSTRUCTIONS...
Page 2 Der Antennenverteiler DB1C wird unter Deck montiert. Am Antennenkabel wird ein SMA- Stecker montiert. Es wird mit dem Anschluss „Input Alpha 1C Alpha 2T“ des Verteilers DB1C verbunden. Die Ausgänge „Output 1“ und „Output 2“ des Veteilers werden mit einem DVB-T Empfänger oder einem FM- oder T-DAB-Radio verbunden.
Page 3 Fehlersuchschema für Antennenanlage Alpha 2T 1. Prüfen dass die LED „Power ON“ leuchtet, andernfalls prüfen, dass die Stromversorgung vorhanden ist und die Sicherung (M 0.1A; 5x20mm) heil ist. 2. Überprüfen der Steckverbinder und Verbindungen zu TV und Radio. 3. Überprüfen der Stromaufnahme des DB1C: –...
Page 4 10 m. Antenna cable and connectors A 50 Ohm cable of 5 mm diameter is used between the antenna Alpha 2T and the distribution box DB1C. For the preferred low loss cable like e.g. H-155 the maximum cable length should not exceed 10m.
Page 5 Trouble shooting of antenna system Alpha 2T Check that the LED “Power ON” is iluminated. Otherwise check that the power supply to the DB1C is available and check the fuse inside the DB1C (0.1A medium blow; 5x20 mm). Check the cables and connectors to TV and FM radio.
Page 6 Antenna system Alpha 2T Installation diagramm Alpha 2T Option Antenna holder AH1C SMA Plug H-155 max. 10m SMA Plug Distribution Box +Batt. DB 1C Input Alpha 1C Input 12 / 24 V DC Power ON -Batt. Output 1 DVB-T / T-DAB / FM...
