Summary of Contents for RR Electronic AllinOne HAWAII 3G AIS

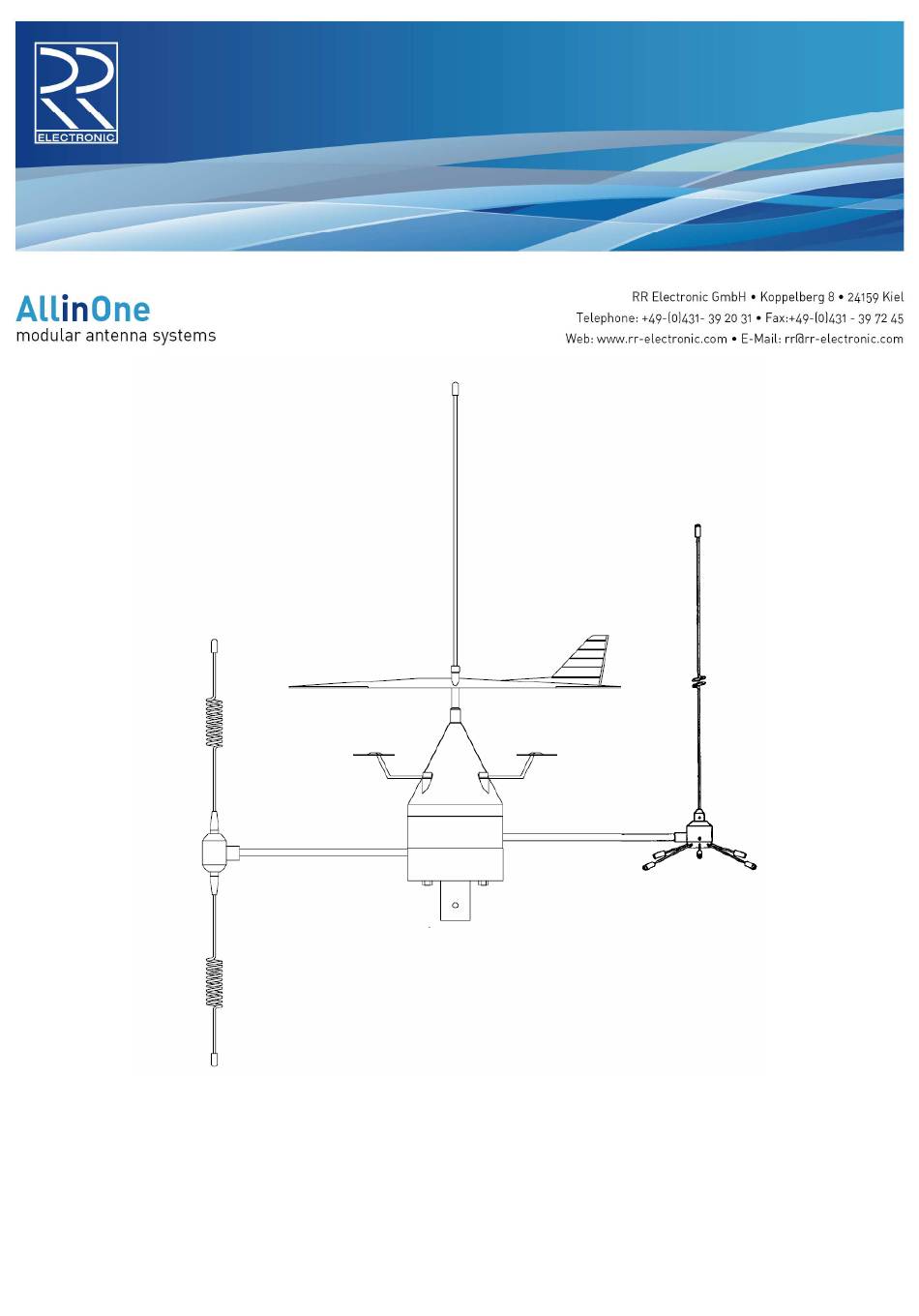

- Page 1 HAWAII 3G AIS EINBAUANLEITUNG MOUNTINGINSTRUCTIONS...
- Page 2 Installation der Antennenanlage HAWAII 3G AIS Die Antennenanlage HAWAII 3G AIS besteht aus den Einzelantennen DELTA 200 S, DELTA 3G und DELTA 150 S, die zu einer Einheit zusammengesetzt montiert werden. Antennenstandort: Die Antennenanlage HAWAII 3G AIS sollte möglichst im Masttop installiert werden. Oberhalb der Antennenanlage sollten sich keine weiteren Antennen befinden.
- Page 3 Andernfalls kann es zu Fehlfunktionen an den Empfangsgeräten kommen (Antennenalarm, falsche Positionsberechnung, etc.). Für den Betrieb des UKW-Seefunkgerätes, des AIS-Receivers oder des Mobiltelefons muss die Stromversorgung der Antennenanlage nicht eingeschaltet sein. Nicht alle Funkempfänger können den von der Aktivantenne DELTA 200 S angebotenen hohen Antennenpegel sauber verarbeiten.
- Page 4 Fehlersuchschema für Antennenanlage HAWAII 3G AIS Alle an den AV 205 angeschlossenen Geräte ohne Funktion einschließlich UKW Seefunk 1.1. Überprüfen der Kabelinstallation anhand des Installationsplanes, insbesondere die richtige Zuordnung der Kabel zu den Anschlüssen an den Antennenverteilern AV 205 und AV 303. 1.2.
- Page 5 Installation of Antenna System HAWAII 3G AIS The antenna system HAWAII 3G AIS consists of the antennas DELTA 200 S, DELTA 3G and DELTA 150 S, which are mounted together building a unity. Antenna position: The antenna system HAWAII 3G AIS should be mounted at the mast-head. No other antennas should be mounted above the antenna system.
- Page 6 Two plug-in modules can be inserted into the distribution box AV 205. For retrofitting of plug-in modules, open the AV 205 case. The plug-in modules have 2 connection pins on one side and 3 pins on the other side. Insert the plug-in module into the sockets of the AV 205 main board with the 3 pin end of the module at the output side of the AV 205.
- Page 7 Antenna System HAWAII 3G AIS Installation Diagram Specification subject to change without notice...
