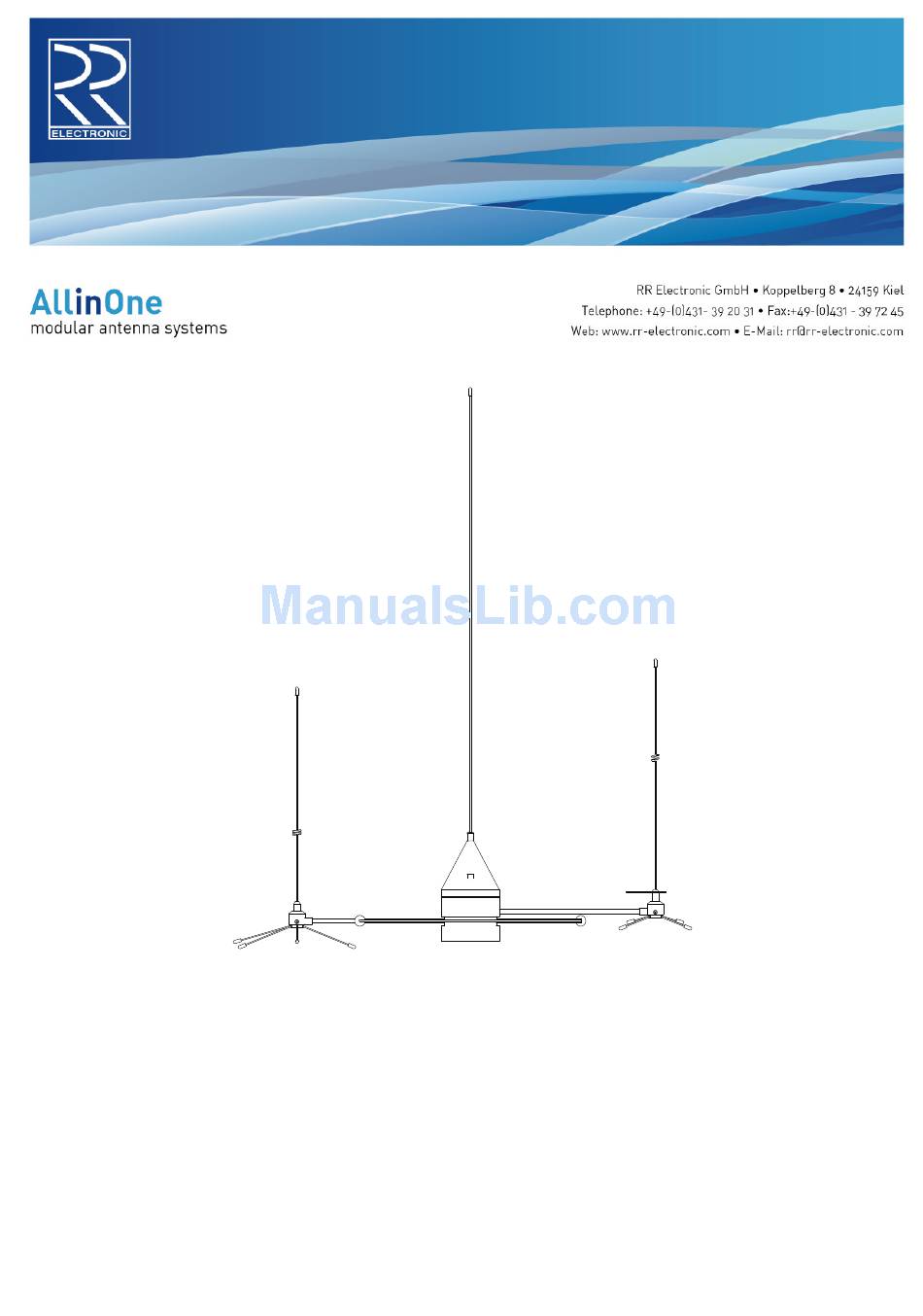

- Page 1 IBIZA 4G AIS EINBAUANLEITUNG MOUNTINGINSTRUCTIONS...
- Page 2 Installation der Antennenanlage IBIZA 4G AIS Die Antennenanlage IBIZA 4G AIS besteht aus den Einzelantennen DELTA 163S, DELTA 4G und DELTA 32 M, die zu einer Einheit zusammengesetzt montiert werden. Antennenstandort: Die Antennenanlage IBIZA 4G AIS sollte möglichst im Masttop installiert werden. Oberhalb der Antenne sollten sich keine weiteren Antennen befinden.
- Page 3 Verbindungen, insbesondere aller Anschlussstecker unbedingt erforderlich! Schäden durch Nichtbeachtung dieser Hinweise sind von der Garantie ausgeschlossen. Im Zweifelsfalle einen Fachmann zu Rate ziehen! Fehlersuchschema für Antennenanlage IBIZA 4G AIS Gesamte Antennenanlage ohne Funktion 1.1. Zuordnung der Antennenkabel zu den Antennen überprüfen, insbesondere auch an eventuell vorhandenen Trennstellen am Mastfuß.
- Page 4 The antenna system IBIZA 4G AIS consists of the antennas DELTA 163S, DELTA 4G and DELTA 32M, which are mounted together building a unity. Antenna position: The antenna system IBIZA 4G AIS should be mounted at the mast-head. No other antennas should be mounted above the antenna system. Antenna cable: For the antenna system IBIZA 4G AIS coaxial cables with a characteristic impedance of 50 Ohm are used, preferably Aircell-7 or Belden H2000 Flex.
- Page 5 Any faults caused from neglecting these instructions are excluded from the manufacturer's warranty. In case of doubt consult a specialist. Trouble shooting of antenna system IBIZA 4G AIS No function of the entire antenna system 1.1. Check the association of the antenna cables to the antennas, especially at the disconnecting points at the mastbottom.
- Page 6 Antenna System IBIZA 4G AIS Installation Diagram Windex-D200 (Option) DELTA 163S DELTA 4G DELTA 32M AH 12 N plug BNC plug N cable BNC cable Mast cable Aircell 7 (>20m Belden H2000 Flex) BNC plug N plug BNC female plug...
