Summary of Contents for RR Electronic Alpha 1C

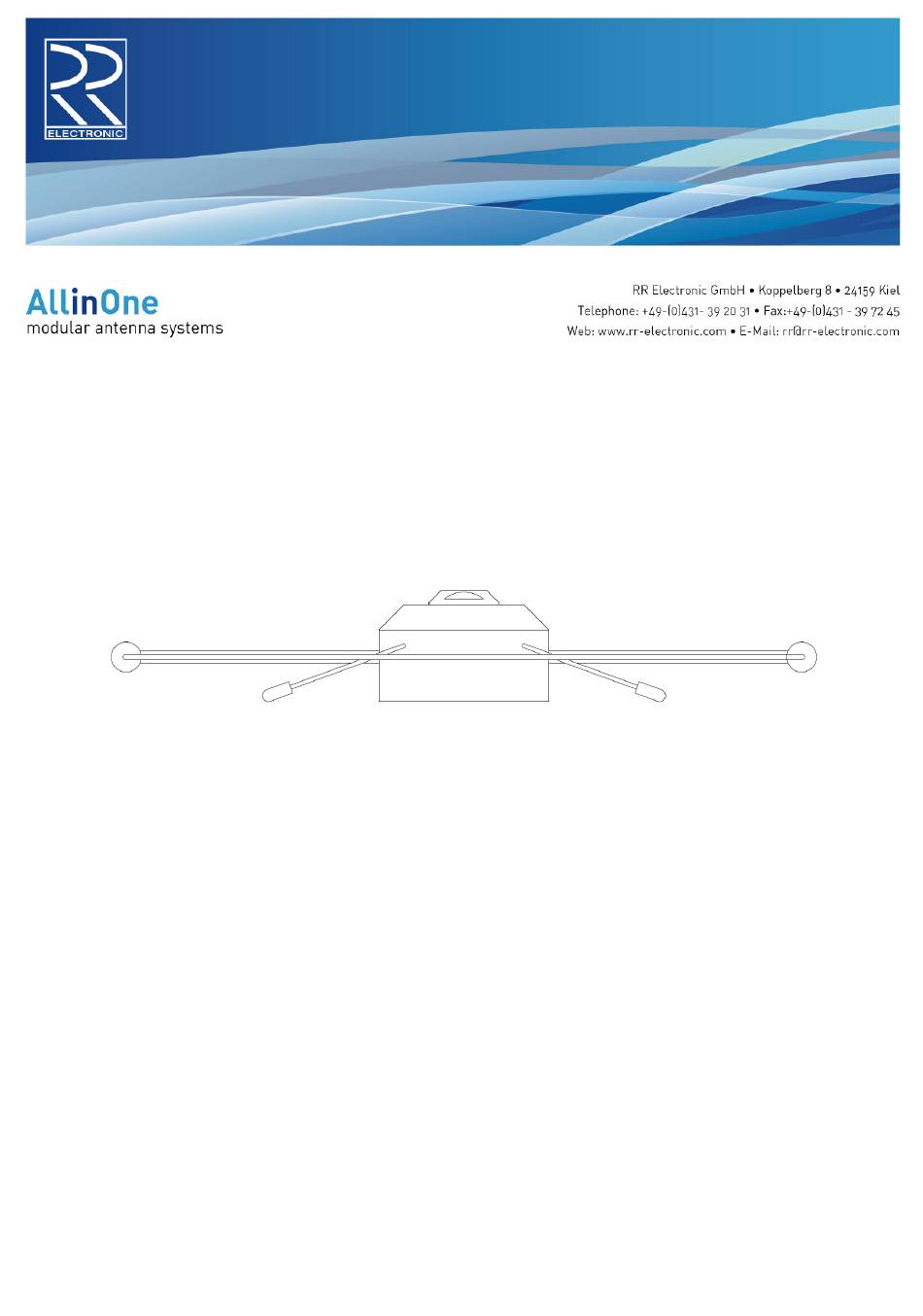

- Page 1 Alpha 1C EINBAUANLEITUNG MOUNTINGINSTRUCTIONS...
- Page 2 Installation der Antennenanlage Alpha 1C Die Antennenanlage Alpha 1C besteht aus der Antenne Alpha 1C und dem Antennenverteiler DB1C. Auf die Antenne Alpha 1C kann eine optionale Antenne für Net1, UMTS oder WLAN geschraubt werden. Standort der Antenne Die Antenne sollte möglichst freistehend aufgebaut werden. Bei der Auswahl des Standorts ist zu beachten, dass die Antennenkabel eine Länge von 10 m nicht überschreiten sollten.
- Page 3 Net1 / UMTS / WLAN ohne Funktion 1. Prüfen dass das Modem / der Router eingeschaltet ist. 2. Prüfen, dass die zum Modem / Router passende Antenne auf die Alpha 1C geschraubt ist. 3. Prüfen, dass das gewünschte Funknetz an der aktuellen Position empfangbar sein soll.
- Page 4 Install the distribution box DB1C below deck. Mount a second SMA connector to the cable for TV / Radio at the DB1C side of the cable. Connect the cable to the „Input Alpha 1C Alpha 2T“ of the DB1C. Connect the DVB-T receiver or FM / T-DAB radio to „Output 1“ and „Output 2“...
- Page 5 Any faults caused from neglecting these instructions are excluded from the manufacturers warranty. In case of doubt consult a specialist. Trouble shooting of antenna system Alpha 1C a) No TV / Radio reception Check that the LED “Power ON” is iluminated. Otherwise check that the power supply to the DB1C is available and check the fuse inside the DB1C (0.1A medium blow;...
- Page 6 Antenna system Alpha 1C Installation diagramm Option Option Alpha WLAN Alpha UMTS Alpha 1C Option Antenna holder AH1C SMA Plug RP-SMA Plug H-155 max. 10m Modem / Router for Net-1 or WLAN or UMTS SMA Plug Distribution Box +Batt. DB 1C...
