ADRIA 3G AIS

EINBAUANLEITUNG

MOUNTINGINSTRUCTIONS

Table of Contents

Need help?

Do you have a question about the ADRIA 3G AIS and is the answer not in the manual?

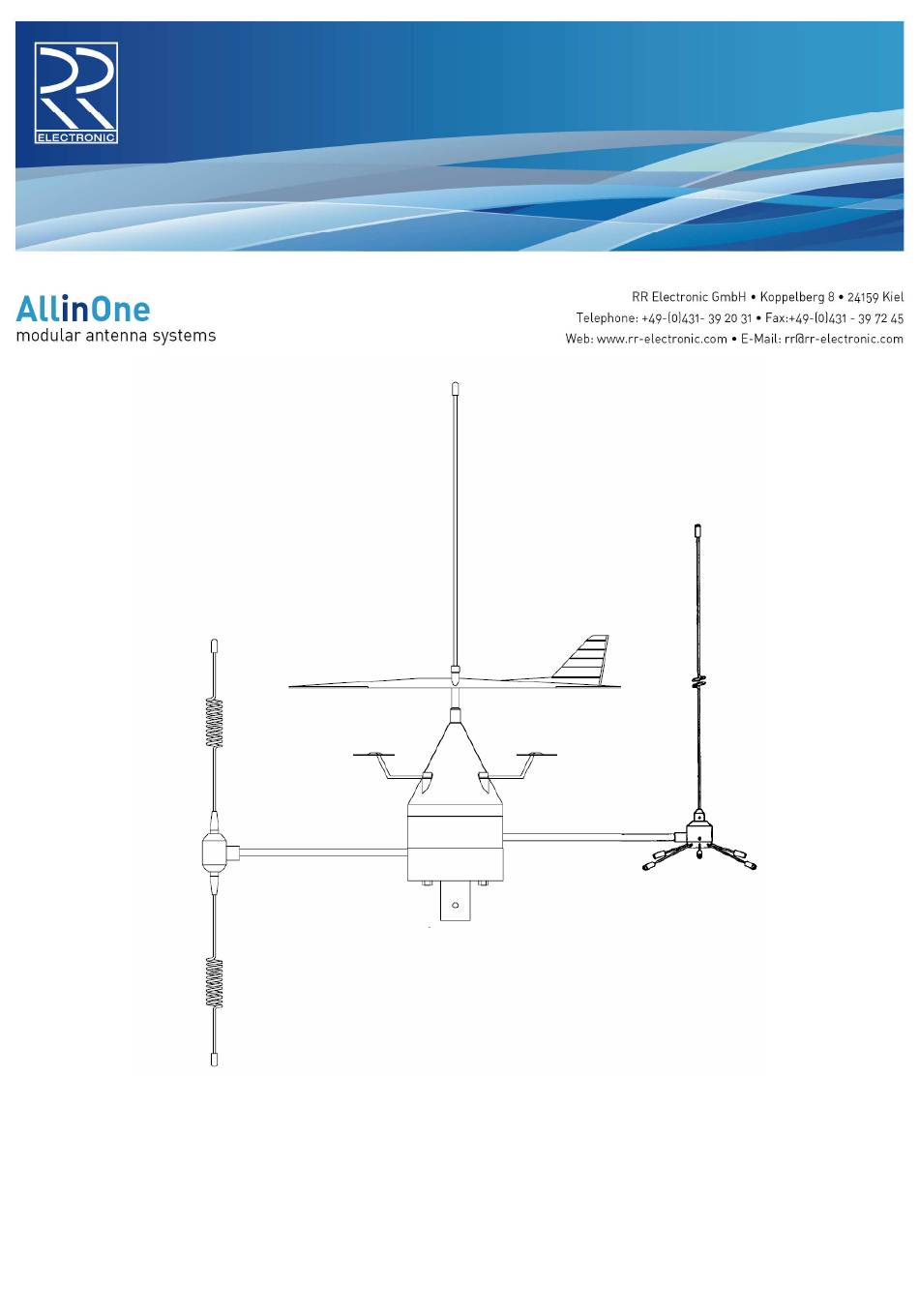

Page 1 ADRIA 3G AIS EINBAUANLEITUNG MOUNTINGINSTRUCTIONS...

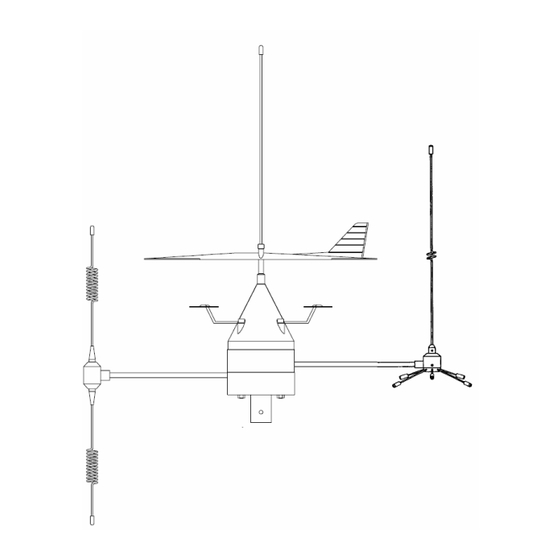

Page 2 Installation der Antennenanlage ADRIA 3G AIS Die Antennenanlage ADRIA 3G AIS besteht aus den Einzelantennen DELTA 163S, DELTA 3G und DELTA 150 S, die zu einer Einheit zusammengesetzt montiert werden. Antennenstandort: Die Antennenanlage ADRIA 3G AIS sollte möglichst im Masttop installiert werden. Oberhalb der Antennenanlage sollten sich keine weiteren Antennen befinden.
Page 3 Fehlersuchschema für Antennenanlage ADRIA 3G AIS UKW Seefunk ohne Funktion 1.1. Überprüfen der Zuordnung der Kabel am AV 303 anhand des Installationsplanes. 1.2. Überprüfen des Verbindungskabels vom AV 303 zum UKW-Seefunkgerät auf Kurzschluss und Unterbrechung. 1.3. Überprüfen des Antennenkabels zu den Antennen DELTA 163S und DELTA 3G, insbesondere der Steckverbinder.
Page 4 Antenna cable: For the antenna system ADRIA 3G AIS coaxial cables with a characteristic impedance of 50 Ohm are used, preferably Aircell-7 or Belden H2000 Flex. An N-plug is used to connect the DELTA 150 S, and a BNC-plug is used to connect the DELTA 163S + DELTA 3G.
Page 5 Trouble shooting of antenna system ADRIA 3G AIS No function of VHF 1.1. Check the correct association of the cables to the distribution box AV 303 according to the installation plan. 1.2. Check the cable between AV 303 and VHF radio for short circuit or break.
Page 6 Antenna System ADRIA 3G AIS Installation Diagram Specification subject to change without notice.

Delta 163sDelta 3gDelta 150 s
