DELTA 1000 S

EINBAUANLEITUNG

MOUNTINGINSTRUCTIONS

Table of Contents

Need help?

Do you have a question about the DELTA 1000 S and is the answer not in the manual?

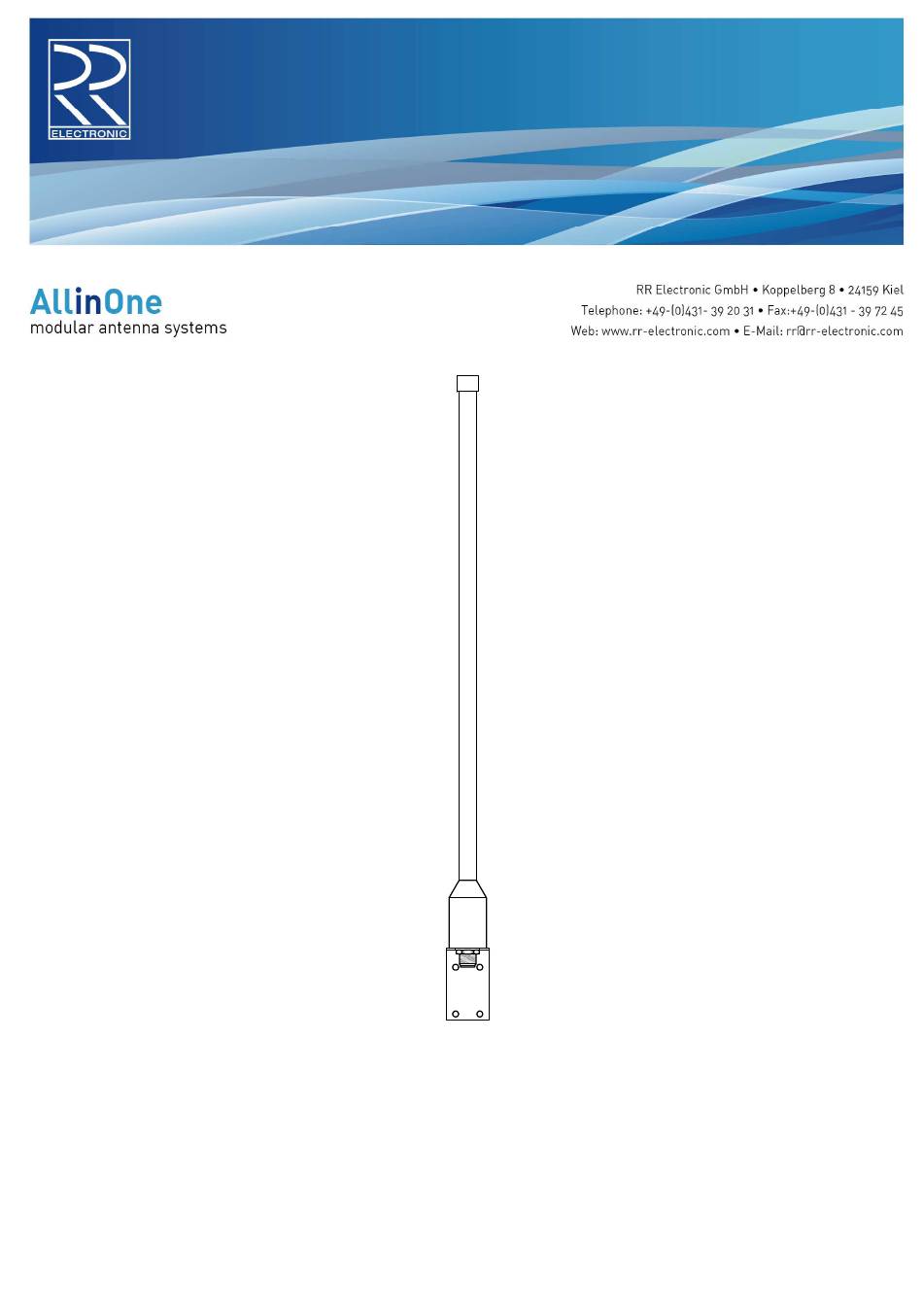

Page 1 DELTA 1000 S EINBAUANLEITUNG MOUNTINGINSTRUCTIONS...
Page 2 Antenne sollten sich keine weiteren Antennen befinden. Antennenmontage: Die Antenne DELTA 1000 S wird an einer senkrechten Fläche mit 4 Schrauben (5 mm Durchmesser) befestigt. Falls der mitgelieferte Halter nicht verwendet werden soll, ist zu beachten, dass die maximale Dicke des Halters 1,5 mm nicht überschreitet, da der Stecker andernfalls nicht mehr festgeschraubt werden kann.
Page 3 Überprüfen des Verbindungskabels vom AV 303 zum UKW-Seefunkgerät auf Kurzschluss und Unterbrechung. 1.3. Überprüfen des Antennenkabels zur Antenne DELTA 1000 S, insbesondere der Steckverbinder. Beim Prüfen des Gleichstromwiderstandes mit einem Ohmmeter wird ein Widerstand von > 1 MOhm gemessen. 1.4.

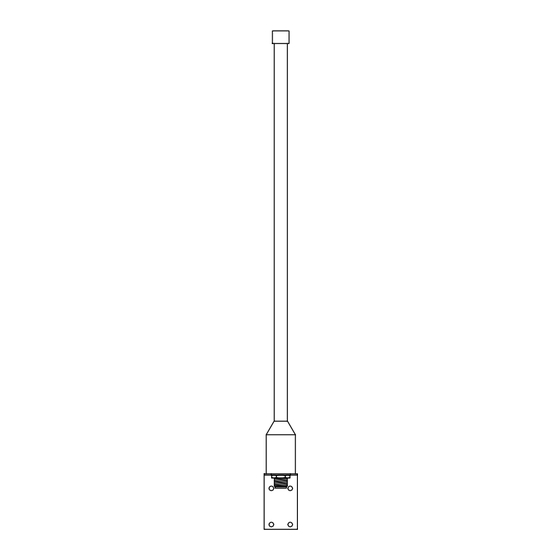

Page 4 Antenna mounting: Mount the antenna DELTA 1000 S to a vertical surface with 4 screws of 5 mm diameter. If the antenna holder delivered with the antenna is not used, take care that the holder used is not thicker than 1.5...
Page 5 Trouble shooting of antenna system DELTA 1000 S No function of VHF 1.1. Check the correct association of the cables to the distribution box AV 303 according to the installation plan. 1.2. Check the cable between AV 303 and VHF radio for short circuit or break.
Page 6 Antenna System DELTA 1000 S Installation Diagram...
Page 7 Specification subject to change without notice...
