RealFlame 3710 Assembly Instructions Manual

Mantel rutherford fireplace
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Lot:
Mantel Assembly Instructions
Model # 3710
Rutherford Fireplace

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3710 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RealFlame 3710

Summary of Contents for RealFlame 3710

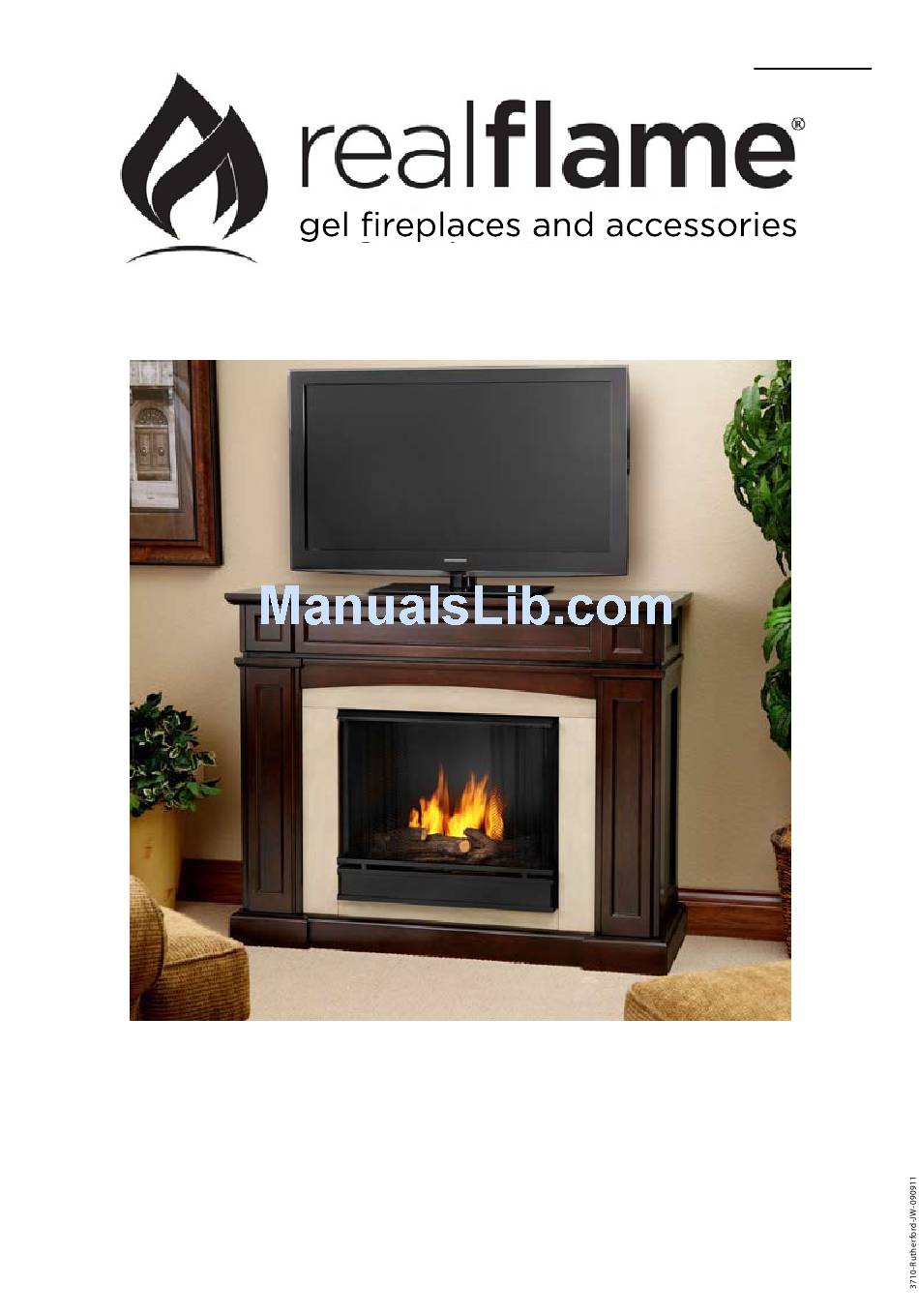

  • Page 1 Lot: Mantel Assembly Instructions Model # 3710 Rutherford Fireplace...

  • Page 2: Care And Cleaning

    Helpful Tips for Assembly IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface. We recommend to use a power screwdriver for assembly it will greatly reduce your time for assembly.

  • Page 3: Parts List

    PARTS LIST Number Description Dark Walnut Dark Mahogany Quantity Box 1 includes- Base Panel 37101201 37100501 Lower Firebox Trim 37101210 37100510 Firebox Support 37100011 37100011 Center Shelf Panel 37101213 37100513 Upper Door 37101214 37100514 Top Panel 37101215 37100515 Upper Back Panel 37101217 37100517 Hardware Kit...

  • Page 4: Hardware Kit

    HARDWARE KIT A x 26 Excenter 3 in 1 Bolt Long Allen Screw D x 10 E x 1 F x 34 Washer Allen Wrench Back Panel Screw G x 16 H x 2 I X 2 Shelf Panel Support MDF Board Upper Door Hinge J x 12...
  • Page 5 Step One -Join left door (6) with left outside panel (2) by securing 12 side door hinge screws (M) through 2 side door hinges (L). -Repeat with right door (7) and right outside panel (3). Step Two -Join upper door (14) with center shelf panel (13) by securing 12 upper door hinge screws (J) through 2 upper door hinges (I).
  • Page 6 Step Three -Screw eight 3-in-1 bolts (A) to base panel (1). -Screw four 3-in-1 bolts (A) to top panel (15). -Attach two upper door stoppers (K2) to top panel (15) by securing 4 back panel screws (F). Step Four -Screw six 3-in-1 bolts (A) to center shelf panel (13). -Screw four 3-in-1 bolts (A) to left inside panel (4).
  • Page 7 Step Five -Join left rebox trim (8) with left inside panel (4) by inserting three bolts in the holes of panel (8). Using 3 excenter ttings (B) to lock the bolts. -Repeat with right rebox trim (9) and right inside panel (5). Step Six -Set base panel (1) at as shown.
  • Page 8 Step Seven -Attach lower rebox trim (10) to left (8) and right (9) rebox trim by securing 2 long allen screws (C) through 2 washers (D). -Attach upper rebox trim (12) to inside panel (4) and (5) by inserting 2 bolts in the holes of panel (12).
  • Page 9 Step Nine -Locate top panel (15) from step 3. -Secure top panel (15) to assembled parts by inserting 4 bolts in the holes of the two panels. Using 4 excenter ttings (B) to lock the bolts. -Attach rebox support (11) to base panel (1) by securing 2 long allen screws (C). Step Ten -Insert 4pcs shelf panel supports (G) to the holes of panel (2), (4), (3), (5) respectively.
  • Page 10 Step Eleven -Attach 2pcs side back panel (16) and 1pc upper bac k panel (17) to above nished parts by securing 26 back panel screws (F). Step Twelve For next step reference the instruction manual included with your rebox. If you do not have an instruction manual included with your rebox do not attempt to assemble or operate.

  • Page 11: Warranty & Return Policies

    Warranty & Return Policies Ninety-Day Warranty: Jensen Metal Products Inc. D/B/A Real Flame® warrants Real Flame vent-less fireplaces and accessories to be free from defects in parts and workmanship under normal use and service for a period of 90 days from date of shipment. In the event of such defect in parts or workmanship, Jensen will, at its option, replace the defective product or refund the purchase price to the extent of the defective product’s replacement cost.
  • Page 12 Lot: Foyers au gel combustible et accessoires Instructions d’assemblage Manteau de cheminée Foyer Rutherford Modèle Nº 3710...

  • Page 13: Nettoyage Et Entretien

    Conseils pour un bon assemblage Avant l’assemblage, déballer et véri er soigneusement toutes les pièces du foyer et de la quincaillerie. Si des pièces sont manquantes ou endommagées, veuillez nous contacter directement au 1-800-654-1704 Préparer, plani er et libérer votre espace. A n de minimiser les dommages, procéder au déballage et à l’assemblage sur une surface recouverte d’un tapis.
  • Page 14 Liste des pièces Nº Description Noyer foncé Acajou foncé Quantité Encadré 1 comprend- Panneau de base 37100501 37101201 37100510 37101210 Moulure inférieure 37100011 37100011 Support du foyer 37100513 37101213 Tablette du centre 37100514 37101214 Porte supérieure 37100515 37101215 Panneau supérieur 37100517 37101217 Panneau supérieur arrière...
  • Page 15 Ensemble de Quincaillerie 26 x A 26 x B 12 x C Boulon 3 en 1 Écrou de blocage décentré Vis Allen longue 10 x D 1 x E 34 x F Rondelle Clé Allen Vis pour panneau arrière 16 x G 2 x H 2 x I Support à...
  • Page 16 Première étape -Unir la porte de gauche (6) au panneau extérieur gauche (2), et immobiliser avec 12 vis pour charnière (M) à travers 2 charnières pour porte latérale (L). -Répéter la même procédure pour la porte de droite (7) et le panneau extérieur droit (3). Deuxième étape -Unir la porte supérieure (14) à...
  • Page 17 Troisième étape - Visser huit boulons 3 en 1 (A) au panneau de base (1). - Visser quatre boulons 3 en 1 (A) au panneau supérieur (15). - Fixer deux butoirs de porte supérieure (K2) au panneau supérieur (15), et immobiliser avec 4 vis pour panneau arrière (F).
  • Page 18 Cinquième étape - Unir la moulure gauche du foyer (8) au panneau intérieur gauche (4) en insérant trois boulons dans les trous du panneau (8). Utiliser 3 écrous de blocage décentrés (B) pour bloquer les boulons. - Répéter la même procédure pour la moulure droite (9) et le panneau intérieur droit (5). Sixième étape - Placer le panneau de base (1) sur une surface plane tel qu’illustré.
  • Page 19 Septième étape - Fixer la moulure inférieure du foyer (10) aux moulures gauche (8) et droite(9), et immobiliser avec 2 vis Allen longues (C) et 2 rondelles (D). - Fixer la moulure supérieure du foyer (12) aux panneaux intérieurs (4) et (5) en insérant 2 boulons dans les trous du panneau (12).
  • Page 20 Neuvième étape - Localiser le panneau supérieur (15) vu à l’étape 3. - Fixer le panneau supérieur (15) aux pièces assemblées en insérant 4 boulons dans les trous des deux panneaux. Utiliser 4 écrous de blocage décentrés (B) pour bloquer les boulons. - Fixer le support du foyer (11) au panneau de base (1), et immobiliser avec 2 vis Allen longues (C) Dixième étape - Insérer 4 supports à...
  • Page 21 Onzième étape - Fixer les 2 panneaux latéraux arrière (16) et le panneau supérieur arrière (17) aux pièces déjà assemblées, et immobiliser avec 26 vis pour panneaux arrière (F). Douzième étape Pour l’étape suivante, vous référer au manuel d’instruction inclus avec votre foyer (chambre de combustion).
  • Page 22 Garantie et politique de retour Garantie de 90 jours : La compagnie Jensen Metal Products inc. D/B/A Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) con- formément à un usage régulier et pour une période de 90 jours à partir de la date d’expédition. Dans l’éventualité...
