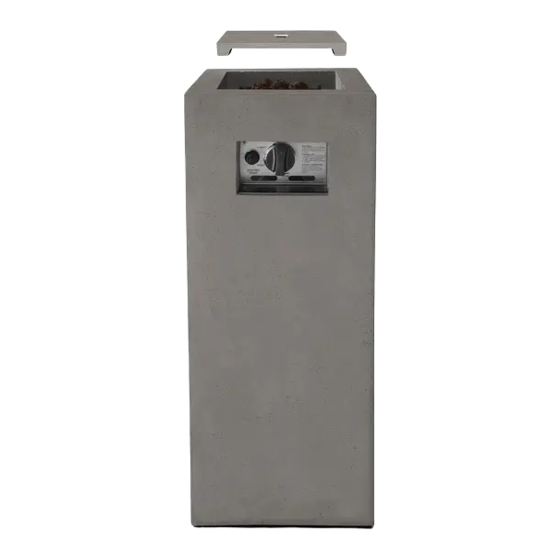

RealFlame 9605 LP Owner's Manual

Baltic lp fire column
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Baltic LP Fire Column Owner's Manual
!
IMPORTANT
SAVE THESE
INSTRUCTIONS
!
WARNING
For outdoor use only. DO NOT use
for cooking. DO NOT use under any
overhead enclosure.
C
US
!
DANGER
If you smell gas:
1. Shut off gas to the appliance.
2. Extinguish any open flame.
3. If odor continues, keep away from the appliance and
immediately call your gas supplier or fire department.
For Technical Support Please Contact Real Flame® At: 1-800-654-1704
9605 LP
!
WARNING
If the information in this manual
is not followed exactly, a fire or
explosion may result causing
property damage personal injury
or loss of life.
Installation and service must be
performed by a qualified installer,
service agency or gas supplier.
Improper Installation, adjustment,
alteration, service or maintenance
can cause injury or property
damage.
Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
An LP-cylinder not connected for use should be
stored in vicinity of this or any other appliance.
Read the installation, operation
and maintenance instructions
thoroughly before installing or
servicing this equipment.
Save these instructions for
future reference. If you are
assembling this unit for
someone else, give this manual
to him or her to read and save
for future reference.
!
WARNING

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9605 LP and is the answer not in the manual?

Questions and answers

Related Manuals for RealFlame 9605 LP

Summary of Contents for RealFlame 9605 LP

  • Page 1 9605 LP Baltic LP Fire Column Owner’s Manual WARNING IMPORTANT SAVE THESE If the information in this manual Read the installation, operation is not followed exactly, a fire or and maintenance instructions INSTRUCTIONS explosion may result causing thoroughly before installing or property damage personal injury servicing this equipment.

  • Page 2: Table Of Contents

    DANGER CARBON MONOXIDE HAZARD This appliance can produce carbon monoxide which has no odor. Using it in an enclosed space can kill you. Never use this appliance in an enclosed space such as a camper, tent, car or home. TABLE OF CONTENTS Important Safety Information Propane (LP) Dangers and Warnings Parts List...

  • Page 3: Important Safety Information

    IMPORTANT SAFETY INFORMATION WARNING FIRE COLUMN IS FOR OUTDOOR USE ONLY IF YOU SMELL GAS • Shut off gas supply to the fire column. • Extinguish any open flame. • Do not try lighting any appliance. • Do not touch any electrical switch; do not use any phone in your building. •...
  • Page 4 IMPORTANT SAFETY INFORMATION (continued) • DO NOT use in an explosive atmosphere. Keep gas fire column area clear and free from combustible materials, gasoline and other flammable vapors and liquids. • This outdoor fire column is NOT to be operated by children. Young children should be closely supervised when in the vicinity of this outdoor fire column.

  • Page 5: Propane (Lp) Dangers And Warnings

    IMPORTANT SAFETY INFORMATION (continued) • Before each use, remove the lava rocks. Examine the burner and its components. If dirty, clean with a soft brush and soapy water solution. Examine the area around the burner; any dirt or foreign material, such as spider webs or nests in this area should be removed. If it is evident that the burner is damaged, the fire column must not be used.
  • Page 6 PROPANE (LP) DANGERS AND WARNINGS • LP gas cylinder must contain a shut-off valve as specified in the Standard for Compressed Gas Cylinder Valve Outlet and Inlet Connection, ANSI/CGA-V-1-1977, CSA B96. • Never use an LP gas tank with a damaged body, valve, collar, or footing. Dented or rusted LP gas tanks may be hazardous and should be checked by your LP gas supplier prior to use.

  • Page 7: Parts List

    PARTS LIST Lava Rock 10040100 Glacier Grey 96054202 Kodiak Brown 96054502 Fire Column Feet 05600006 Door Glacier Grey 96054205 Kodiak Brown 96054505 Vinyl Cover 96050106...

  • Page 8: Assembly Instructions

    ASSEMBLY INSTRUCTIONS Remove the lid.
  • Page 9 ASSEMBLY INSTRUCTIONS Screw the feet into the base of the fire column.
  • Page 10 ASSEMBLY INSTRUCTIONS Connecting the LP Gas Tank Check to make sure there is no debris in the head of the LP gas tank or in the head of the regulator valve. Make sure you check the burner and burner ports as well. Connect the tank to the valve by threading clockwise.
  • Page 11 ASSEMBLY INSTRUCTIONS Install a AAA Battery into the electronic igniter as shown in the diagram below. Place lava rock by hand. DO NOT dump bag out into tray to avoid clogging the burner with dust. Position the lava rock (0.8kgs) to a level about 1” above the top of the burner.
  • Page 12 PRE-USE INSTRUCTIONS WARNING Before using this outdoor fire column, make sure you have read, understand and are following all information provided in the Important Safety Information section of this manual. Failure to follow those instructions can cause death, serious injury or property damage. Prior to each gas fire column operation, check the valve assembly for evidence of excessive abrasion or wear though the access panel on the side of the base.

  • Page 13: Lighting Instructions

    LIGHTING INSTRUCTIONS Using the Ignitor 1. Read and understand all operating instructions before lighting Ensure that all protective film has been removed from stainless burn tray prior to lighting. 2. Burner control knob must be in the “OFF” position. 3. Connect propane (LP) cylinder (see above pages). 4.

  • Page 14: Care And Cleaning

    CARE AND CLEANING Inspecting This outdoor fire column must be inspected regularly to insure that the product is safe to use and to extend product life. WARNING DO NOT inspect this outdoor fireplace until the fire is COMPLETELY out. 1. Check the burner to make sure it is securely in place. 2.

  • Page 15: Gas Component Checks

    GAS COMPONENT CONNECTION CHECKS If the burner will not light or stay lit, please perform the following checks. 1. Make sure the electrode wire is correctly connected. Both electrode wires must be fully inserted into the igniter box. 2. Make sure that the pilot housing is unobstructed. Clear any debris on top of the pilot housing and make sure there is no debris between the igniter pin, thermocouple and the burner tube.

  • Page 16: Troubleshooting

    TROUBLESHOOTING Problem: Burner will not light using igniter Possible Cause 1: Electrode and burners are wet. -Wipe dry with cloth. Possible Cause 2: Igniter battery is dead or backwards. -Check that the AAA battery is inserted correctly in the igniter (see page 9) or replace the battery.
  • Page 17 TROUBLESHOOTING Problem: Sudden drop in gas flow, or a reduced flame height Possible Cause 1: Out of gas. -Call your local gas company. Possible Cause 2: Excess flow safety device may have been activated. - Turn control knob to “OFF”, wait 30 seconds and light outdoor fireplace. If flames are still too low reset the excessive flow safety device by turning off the control knob and disconnecting the 1 lb LP tank.

  • Page 18: Warranty

    Incorrect Order Received If you received something other than you ordered, please contact Real Flame Customer Service at 800-654-1704 within 48 hours of receiving the item. Please refer to www.Realflame.com for our complete return guidelines and policies. Real Flame® 7800 Northwestern Ave.
  • Page 19 9605 LP Manuel d’utilisation de la colonne-foyer Baltic AVERTISSEMENT IMPORTANT CONSERVER CES Une installation, une mise au point, une modification ou un entretien La négligence à suivre INSTRUCTIONS inappropriés peuvent occasionner scrupuleusement les instructions des blessures ou des dommages à la contenues dans ce manuel peut propriété.
  • Page 20 DANGER DANGER DE MONOXYDE DE CARBONE Cet appareil peut produire du monoxyde de carbone, lequel est toujours inodore. Utiliser cet appareil dans un endroit fermé peut causer la mort. Ne jamais utiliser cet appareil dans un espace fermé comme une fourgonnette de camping, une tente, une voiture ou à...

  • Page 21: Instruction De Sécurité Importante

    INSTRUCTION DE SÉCURITÉ IMPORTANTE LA COLONNE-FOYER EST CONÇUE AVERTISSMENT EXCLUSIVEMENT POUR L’EXTÉRIEUR SI VOUS PERCEVEZ UNE ODEUR DE GAZ • Couper l’alimentation en gaz de la colonne-foyer. • Éteindre toute flamme nue. • N’allumer aucun appareil. • Ne toucher aucun interrupteur électrique; n’utiliser aucun téléphone de l’immeuble. •...
  • Page 22 INSTRUCTION DE SÉCURITÉ IMPORTANTE • NE PAS utiliser dans un environnement où des vapeurs inflammables peuvent s’accumuler. Mettre la colonne-foyer dans un endroit dégagé et libre de tous matériaux combustibles, d’essence, de liquides et de vapeurs inflammables. • Cette colonne-foyer extérieure ne doit PAS être utilisée par des enfants. Les jeunes enfants devraient faire l’objet d’une surveillance constante lorsqu’ils sont à...
  • Page 23 INSTRUCTION DE SÉCURITÉ IMPORTANTE • Toujours débrancher la bouteille de propane lorsque l’appareil n’est pas utilisé. • NE PAS vous asseoir sur le manteau lorsque l’appareil est en usage. • NE PAS lancer d’objets sur le feu lorsque l’appareil est en usage. •...
  • Page 24 AVERTISSEMENTS CONCERNANT LE GAZ PL • Les bouteilles de propane bosselées ou rouillées peuvent être dangereuses et devraient être vérifiées par votre fournisseur de gaz propane. • Vous assurer d’utiliser, avec votre appareil, uniquement une bouteille de gaz PL de 1 lb (465 g) avec une valve de Type 1 tel que requis par l’American National Standards Institute (ANSI) et par le Canadian Standards Steering Committee.
  • Page 25 AVERTISSEMENTS CONCERNANT LE GAZ PL Brancher votre bouteille de gaz Avant de brancher la bouteille, vous assurer de l’absence de débris dans la tête de la bouteille de gaz, dans la tête de la soupape de régulation ou dans la tête du brûleur ou sur les orifices du brûleur.

  • Page 26: Liste Des Pièces

    LISTE DES PIÈCES Pierre De Lave 100040100 Couvercle Glacier Gris 96054202 Kodiak Brun 96054502 Colonne De Feu Pieds 05600006 Porte Glacier Gris 96054205 Kodiak Brun 96054505 Recouvert de Vinyle 96050106...

  • Page 27: Instructions Pour L'assemblage

    INSTRUCTIONS D’ASSEMBLAGE Enlever le couvercle de la colonne de feu.
  • Page 28 INSTRUCTIONS D’ASSEMBLAGE Visser les pieds dans la base de la colonne de feu.
  • Page 29 INSTRUCTIONS D’ASSEMBLAGE Vous assurer de l’absence de débris dans la tête du réservoir ou dans la tête de la soupape de régulation. Bien vérifier le brûleur ainsi que les orifices du brûleur. Connecter le réservoir à la soupape par filetage dans le sens horaire. Serrer à...
  • Page 30 INSTRUCTIONS D’ASSEMBLAGE Installer la pile AAA (voir le diagramme ici-bas). Étendre la pierre de lave à la main. NE PAS vider le sac sur la grille afin d’éviter de boucher le brûleur avec de la poussière. Mettre la pierre de lave (0.8kgs) jusqu’à 1 pouce (2,54 cm) au-dessus de la partie supérieure du brûleur.
  • Page 31 INSTRUCTIONS AVANT USAGE AVERTISSEMENT Avant d’utiliser la table-foyer extérieure, vous assurer d’avoir lu, compris et suivi toutes les informations fournies dans la partie « Importante information de sécurité » de ce manuel. La négligence à suivre ces instructions peut occasionner des blessures sérieuses, des dommages à la propriété et même la mort.

  • Page 32: Instructions Pour L'allumage

    INSTRUCTIONS D’ALLUMAGE Utilisant l’allumeur 1. Lire et comprendre toutes les instructions de la mise en marche avant l’allumage. Vous assurer que toutes les pellicules protectrices ont été enlevées autour du plateau du brûleur en inox avant l’allumage. 2. Le bouton de contrôle du brûleur doit être en position « OFF ». 3.
  • Page 33 ENTRETIEN ET NETTOYAGE Care and Cleaning Inspecting Cette colonne-foyer extérieure doit être inspectée régulièrement pour vous assurer de sa sécurité et pour prolonger sa durée de vie. NE PAS faire l’inspection de ce foyer extérieur avant qu’il ne soit AVERTISSEMENT COMPLÈTEMENT éteint.
  • Page 34 VÉRIFICATION DES COMPOSANTES DU RACCORD EN GAZ Si le brûleur ne s’allume pas ou ne reste pas allumé, procédez aux vérifications suivantes. 1. Vous assurer que le fil de l’électrode est correctement branché. Les deux fils de l’électrode doivent être complètement insérés dans la boîte d’allumage. 2.

  • Page 35: Dépannage

    DÉPANNAGE Problème: Le brûleur ne s’allume pas en utilisant l’allumeur Cause possible 1: L’électrode et les brûleurs sont humides. - Essuyer avec un linge sec. Cause possible 2: La pile de l’allumeur est morte ou à l’envers. - Vérifier si la pile AAA est insérée correctement dans l’allumeur (voir page 10) ou remplacer la pile.

  • Page 36: Hauteur De La Flamme

    DÉPANNAGE Problème: Chute soudaine de la circulation du gaz ou diminution de la hauteur de la flamme Cause possible 1: Manque de gaz. - Contacter votre fournisseur de gaz. Cause possible 2: Le dispositif d’écoulement sécuritaire maximal a été activé. - Mettre le bouton de contrôle en position «...

  • Page 37: Garantie

    Si vous recevez un article différent que celui que vous avez commandé, veuillez contacter le service à la clientèle de Real Flame au 1 800 654-1704 dans les 48 heures suivant la réception de la marchandise. Veuillez consulter le www.Realflame.com pour une vue complète de nos directives et de nos politiques de retour de marchandise.
