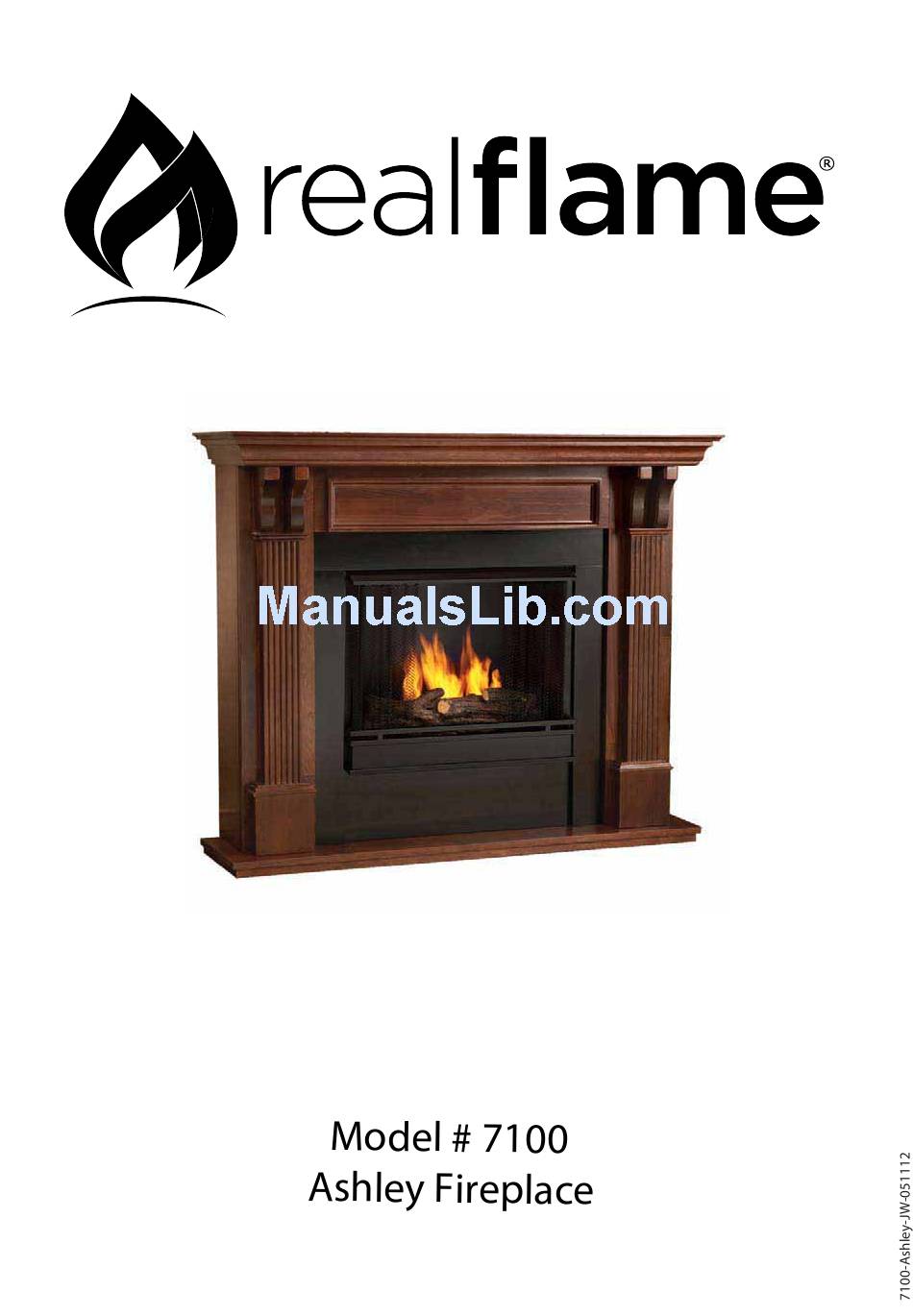

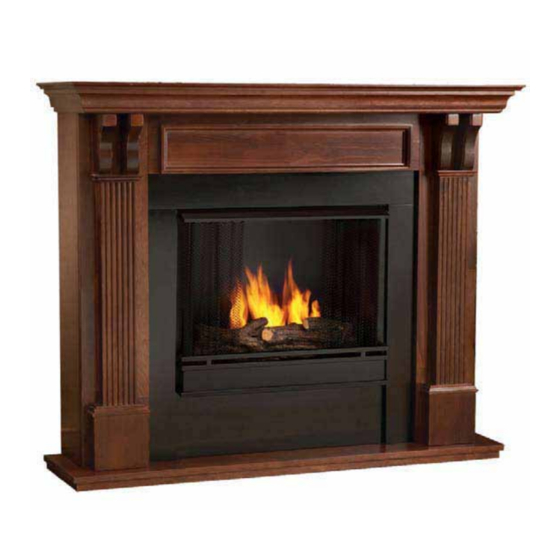

- Page 1 Lot#:____________ PO#:____________ ventless fireplaces Mantel Assembly Instructions...
- Page 2 WARNING Read entire label and all instructions included with fireplace fuel and fireplace PROPERTY DAMAGE, SERIOUS INJURY OR DEATH may result if these warnings are not followed HAZARDS Fireplace fuel is flammable. Failure to follow warnings can result in property damage or serious burns. Do not attempt to pourany kind of fuel on a fire that is already burning.
-
Page 3: Parts List
PARTS LIST Part Numbers by Finish Number Description Black Wash Mahogany White Quantity Base Panel 71000201 71000401 71000801 Left Side Panel 71000202 71000402 71000802 Right Side Panel 71000203 71000403 71000803 Left Front Panel 71000204 71000404 71000804 Right Front Panel 71000205 71000405 71000805 Center Panel... - Page 4 Step One -Join left side panel (2) with left front panel (4) by securing 6 short allen screws through 3 L-brackets. -Repeat with right side panel (3) and right front panel (5). Step Two -Set base panel (1) on a flat surface as shown. -Join panel (2) &...
- Page 5 Step Three -Attach left firebox trim (8) to left front panel (4) by securing 2 long allen screws through 2 washers. Fit on base panel (1) by securing 2 short allen screws through 1 L-bracket. -Repeat with right firebox trim (9). Step Four -Place lower firebox trim (10) on base panel (1).
- Page 6 Step Five -Attach center panel (6) to front panel (4) & (5) by securing 2 long allen screws through 2 washers. Fit on upper firebox trim (11) by securing1 long allen screw through 1 washer. Step Six -Attach 4pcs front panel decor (12) to front panel (4) & (5) by securing 8 long allen screws through 8 washers.
- Page 7 Step Seven -Locate top panel (7) to above finished parts. -Join center panel (6), side panel (2) & (3) by securing 5 long allen screws through 5 washers. Step Eight -Insert firebox support (13) to the hole on left side panel (2). Slide down the other side along the groove on right side panel (3).
-
Page 8: Care And Cleaning
Step Nine -Check and tighten all the screws with the allen wrench provided. Care and Cleaning Dust the mantel periodically. Using a soft cloth and a wood cleaner, wipe the mantel clean in the direction of the grain to minimize the appearance of scratches and scuffs in the finish. Do not use water to clean mantel. -
Page 9: Warranty & Return Policies
Warranty & Return Policies Warranty Jensen Metal Products, Inc., doing business as Real Flame®, warrants Real Flame vent-less fireplaces and accessories to be free from defects in parts and workmanship under normal use and service for a period of 90 days from the date of purchase. In the event of such defects Real Flame will, at its option, replace the defective product or refund the purchase price. - Page 10 Numéro de lot:___________ PO:___________ foyers sans ventilation Mantelet Instructions de Montage Modèle # 7100 Foyer Ashley...
- Page 11 Avertissement Lire complètement l’étiquette et toutes les instructions du combustible et du foyer La négligence à suivre tous ces avertissements peut occasionner des dommages à la propriété, des blessures sérieuses et même la mort DANGERS Le combustible est inflammable. La négligence à suivre les avertissements de danger peut occasionner des brûlures sérieuses, des blessures, des dommages à...
- Page 12 Liste des pièces Nº Description Nº de pièce Quantité Panneau de base 7101 Panneau latéral gauche 7102 Panneau latéral droit 7103 Panneau central gauche 7104 Panneau central droit 7105 Panneau central 7106 Panneau supérieur 7107 Moulure gauche 7108 Moulure droite 7109 Moulure inférieure 7110...
- Page 13 Première étape - Unir le panneau latéral gauche (2) au panneau central gauche (4) et xer en utilisant 6 vis Allen courtes et 3 équerres. - Répéter la même opération avec le panneau latéral droit (3) et le panneau central droit (5) Deuxième étape - Mettre le panneau de base (1) sur une surface plane tel qu’illustré.
- Page 14 Troisième étape - Fixer la moulure gauche (8) au panneau central gauche (4) en utilisant 2 vis Allen longues et 2 rondelles. Placer sur le panneau de base (1) et xer en utilisant 2 vis Allen courtes et 1 équerre. - Répéter l’opération avec la moulure droite (9).
- Page 15 Cinquième étape - Fixer le panneau central (6) aux panneaux centraux (4) et (5) en utilisant 2 vis Allen longues et 2 rondelles. Placer sur la moulure supérieure (11) et xer en utilisant 1 vis Allen longue et 1 rondelle. Sixième étape - Fixer les 4 pièces centrales décoratives (12) aux panneaux (4) et (5) avec 8 vis Allen longues et 8 rondelles.
- Page 16 Septième étape - Mettre le panneau supérieur (7) sur les pièces déjà montées. - Unir le panneau central (6), les panneaux latéraux (2) et (3) et xer en utilisant 5 vis Allen longues et 5 rondelles. Huitième étape - Insérer le support du foyer (13) dans le trou sur le panneau latéral gauche(2). Glisser vers le bas le côté...
-
Page 17: Nettoyage Et Entretien
Neuvième étape - Examiner le tout et serrer toutes les vis en utilisant la clé Allen fourni avec les articles de quincaillerie. Nettoyage et entretien Épousseter régulièrement le manteau du foyer. Ne pas utiliser d’eau pour nettoyer le manteau du foyer. L’eau Utiliser des feutres protecteurs autant que possible. - Page 18 GARANTIE DE REAL FLAME ET POLITIQUE DE RETOUR Garantie La compagnie Jensen Metal Products, opérant sous le nom de Real Flame, garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) conformément à un usage courant et pour une période de 90 jours suivant la date d’achat.
