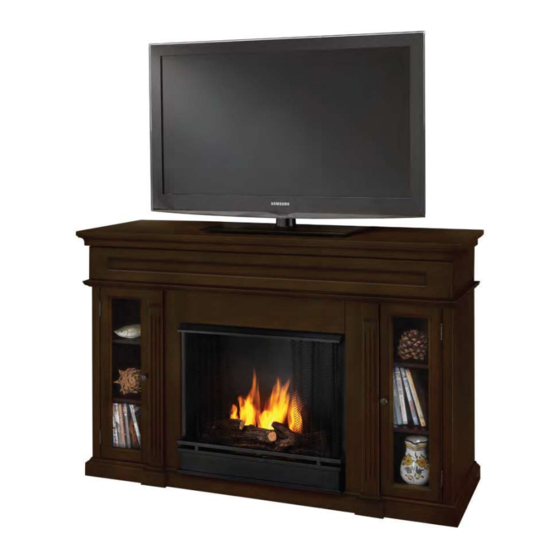

Helpful Tips for Assembly IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface. We recommend to use a power screwdriver for assembly it will greatly reduce your time for assembly.
PARTS LIST Number Description Dark Walnut Espresso Quantity Base Panel 33001201JW 33000301JW Left Outside Panel 33001202JW 33000302JW Right Outside Panel 33001203JW 33000303JW Left Inside Panel 33001204JW 33000304JW Right Inside Panel 33001205JW 33000305JW Left Door 33001206JW 33000306JW Right Door 33001207JW 33000307JW Left Front Panel 33001208JW 33000308JW...
Page 4
HARDWARE KIT-33000017JW A x 16 B x 16 Excenter Fitting 3 in 1 Bolt Long Allen Screw D x 12 E x 1 F x 40 Washer Allen Wrench Back Panel Screw Upper Door Stopper Screw G x 18 H x 2 I X 3 Upper Door Hinge Screw Side Door Stopper...
Page 5
Step One -Join upper door ( 12) with center s helf pane l (11) by s ecuring 18 upper door hinge screws (G ) through 3 upper door hinges (I). -Attach two K 1 of upper door stopper to upper door by s ecuring 4 upper door stopper s crews ( F ). Step Two -Attach 1pc H2 s ide door stopper to left ins ide pane l ( 4) by s ecuring 2 side door stopper screws ( J ).
Page 6
Step Three -Screw two 3-in-1 bolts (A) to left front panel (8). -Join left inside panel (4) with left front panel (8) by inserting two bolts (A) in the holes of panel (4). Using 2 excenter fittings (B) to lock the bolts (A). Step Four -Screw four 3-in-1 bolts (A) to base panel (1).
Page 7
Step Five -Set base panel (1) on a flat surface as shown. -Join outside panel (2), (3) by inserting four bolts (A) in the holes of (2)&(3). Using 4 excenter fittings (B) to lock the bolts (A). -Join panel (4)&(8), (5)&(9) by securing 6 long allen screws (C) through 6 washers (D). Step Six -Attach upper firebox trim (10) to left (8) and right (9) firebox trim by securing 2 long allen screws (C) through 2 washers (D).
Page 8
Step S even -Attach 1pc H1 s ide door stopper to left door ( 6) by s ecuring 2 s ide door stopper s crews ( J ). -Attach 1pc handle (L) to left door ( 6) by s ecuring 1 handle screw ( M). -R epeat with right door ( 7).
Page 9
Step Nine -Locate (11)&(12) to above finished parts. -Attach inside panel (4), (5) by inserting 4 bolts in the holes of the two panels. Using 4 excenter fittings (B) to lock the bolts (A). - Attach outside panel (2), (3) by securing 4 long allen screws (C) through 4 washers (D). Step Ten -Locate top panel (13) to above finished parts.
Page 10
Step E leven -Insert 4pcs shelf pane l supports (N) to the holes of panels (2), (4), (3), (5) respectively. Keep every 2 supports on parallel. - P ut on 4pcs side shelf pane l ( 16) on the shelf panel supports (N). Step Twelve -Attach 2pcs side back pane l (14) and 1pc upper back pane l (15) to above finished parts by securing 34 back pane l screws ( F ).
Page 11
Step Thirteen For next step reference the instruction manual included with your firebox. If you do not have an instruct ion manual included with your rebox do not attempt to assemble or opera te. Immediately call ou r customer service department at 1-8 00-654 -170 4 for a replacement manual.
Warranty & Return Policies Ninety-Day Warranty: Jensen Metal Products Inc. D/B/A Real Flame® warrants Real Flame vent-less fireplaces and accessories to be free from defects in parts and workmanship under normal use and service for a period of 90 days from date of shipment. In the event of such defect in parts or workmanship, Jensen will, at its option, replace the defective product or refund the purchase price to the extent of the defective product’s replacement cost.
Page 13
Lot: recharges de gel et accessoires Instructions d’assemblage du manteau de cheminée Foyer Lannon Modèle N° 3300...
Conseils pour un bon assemblage Avant l’assemblage, déballer et véri er soigneusement toutes les pièces du foyer et de la quincaillerie. Si des pièces sont manquantes ou endommagées, veuillez nous contacter directement au 1-800-654-1704 Préparer, plani er et libérer votre espace. A n de minimiser les dommages, procéder au déballage et à l’assemblage sur une surface recouverte d’un tapis.
LISTE DES PIÈCES N° Description Noyer foncé Espresso Quantité Panneau de base 33001201JW 33000301JW Panneau extérieur gauche 33001202JW 33000302JW Panneau extérieur droit 33001203JW 33000303JW Panneau intérieur gauche 33001204JW 33000304JW Panneau intérieur droit 33001205JW 33000305JW Porte de gauche 33001206JW 33000306JW Porte de droite 33001207JW 33000307JW Panneau avant gauche...
Page 16
Ensemble de quincillerie -33000017J W 16 x A 16 x B 12 x C Boulon 3 en 1 Écrou de blocage décentré Vis Allen longue 12 x D 1 x E 40 x F Rondelle Clé Allen Vis pour panneau arrière Vis pour butoir de la porte supérieure 18 x G...
Page 17
Première étape - Unir la porte supérieure (12) à la tablette du centre (11) et fixer solidement avec 18 vis pour charnières (J) à travers les 3 charnières pour la porte supérieure (I) - Fixer solidement deux pièces K1du butoir pour la porte supérieure avec 4 vis pour butoir de la porte supérieure (F).
Page 18
Troisième étape - Visser deux boulons 3 en 1 (A) au panneau avant gauche (8). - Unir le panneau intérieur gauche (4) au panneau avant gauche (8) en insérant deux boulons (A) dans le panneau (4). Bloquer les boulons (A) avec 2 écrous de blocage décentrés (B). Quatrième étape - Visser quatre boulons 3 en 1 au panneau de base (1).
Page 19
Cinquième étape - Mettre le panneau de base (1) sur une surface plane comme illustré. - Unir à la base les panneaux extérieurs (2) et (3) en insérant quatre boulons (A) dans les trous des panneaux (2) et (3). Bloquer les boulons (A) avec 4 écrous de blocage décentrés (B).
Page 20
Septième étape - Fixer solidement 1 pièce H1 du butoir de porte latérale à la porte de gauche (6) avec 2 vis pour butoir de porte latérale (J). - Fixer solidement une poignée (L) à la porte de gauche (6) avec une vis pour poignée (M). - Répéter l’opération avec la porte de droite (7).
Page 21
Neuvième étape - Mettre les pièces (11) et (12) sur les pièces préalablement assemblées. - Fixer les panneaux intérieurs (4) et (5) en insérant 4 boulons dans les trous des deux panneaux. Bloquer les boulons (A) avec 4 écrous de blocage décentrés (B). - Fixer solidement les panneaux extérieurs (2) et (3) avec 4 vis Allen longues (C) et 4 rondelles (D).
Page 22
Onzième étape - Insérer 4 pièces de support pour tablette (G) dans les trous des panneaux (2) (4) (3) et (5). Garder chaque paire de supports en parallèle. - Mettre les quatre tablettes (16) sur les supports à tablette (G). Douzième étape - Fixer solidement les deux panneaux latéraux arrière (14) et le panneau supérieur arrière (15) sur les pièces préalablement assemblées avec 34 vis pour panneaux arrière (F).
Page 23
Treizième étape Pour l’étape suivante, vous référer au manuel d’instruction inclus avec votre chambre de combustion. Si aucun manuel d’instruction n’est inclus avec votre chambre de combustion, ne pas tenter de l’assembler ou de faire fonctionner le foyer. Contacter immédiatement le service à...
Page 24
Garantie et politique de retour Garantie de 90 jours : La compagnie Jensen Metal Products inc. D/B/A Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) con- formément à un usage régulier et pour une période de 90 jours à partir de la date d’expédition. Dans l’éventualité...
