Lot:_________
PO:_________
Fireplace Assembly Instructions
Model # 730

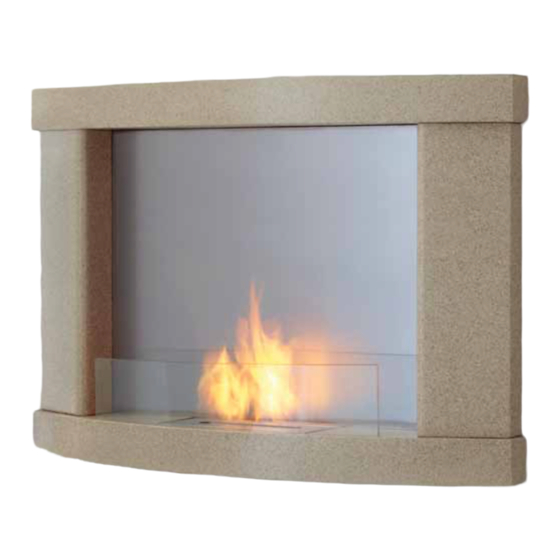

Meridian Wall Hanging Fireplace

Advertisement

loading
Need help?

Need help?

Do you have a question about the 730 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for RealFlame 730

  • Page 1 Meijer.com Lot:_________ PO:_________ Fireplace Assembly Instructions Model # 730 Meridian Wall Hanging Fireplace...
  • Page 2: Table Of Contents

    Meijer.com Contents Warnings Parts Included Installation Mounting Bracket Mounting the Fireplace Installing the Glass and Ventless Fuel Firebox Filling the trough Lighting and extinguishing the fire Care and Cleaning Warranty Information TERMS OF USE Thank you for purchasing a Real Flame Fireplace. Prior to installing or using your Real Flame®...
  • Page 3: Warnings

    WARNINGS Meijer.com If you have questions please call customer service at: 1-800-654-1704 Read all instructions included with ventless fireplace fuel and fireplace RISK OF EXPLOSION Do not attempt to add ventless fireplace fuel to a fire that is already burning. Use only Real Flame®...
  • Page 4 Meijer.com Before installation, check the list below to ensure all pieces have been included 07301401 : Cream Meridian Fireplace 07301403 - Cream Mounting Bracket 07300002 - Glass 07303101 : Gray Meridian Fireplace 07303103 - Gray Mounting Bracket Qty: 1 Qty: 1 Qty: 1 01282402 - Scraper 01282401 - Eco Burner...
  • Page 5 Meijer.com Step One Installing the Mounting Bracket (Figure 1): Find a suitable location on a wall where the fireplace will be a minimum of 2 feet to the left and right sides and 2 feet above the fireplace from anything flammable or combustible.
  • Page 6: Mounting The Fireplace

    Meijer.com Step Two Mounting the Envision Fireplace to the bracket: Figure 2: Place the fireplace on the wall over the bracket as shown. The inside of the top should be resting on the bracket. Bracket will fit inside of the fireplace and will not be seen when attached.
  • Page 7: Installing The Glass And Ventless Fuel Firebox

    Meijer.com Step Three Installing the glass and Ventless Fuel Firebox: Figure 4: Place the glass into the front of the fireplace by sliding it down in the gap between the stainless steel part and the painted section. There are two clips inside that the glass will need to sit in.
  • Page 8: Filling The Trough

    Meijer.com Step Four Filling the trough Figure 7 The trough should have been shipped pre-installed in the Ventless Fuel Firebox. If it has been removed, reinstall the trough inside the Ventless Fuel Firebox prior to filling. Figure 8 Fill the trough inside the Ventless Fuel Firebox to the top of the post or 3/4”...
  • Page 9: Lighting And Extinguishing The Fire

    Meijer.com Step Five Lighting and Extinguishing the Fire To Light (Figure 9) Open the sliding damper with the hook end of the scraper as shown. Use an extended lighter or fireplace match to light the ventless fireplace fuel. Figure 9 To Extinguish (Figure 10) Close the sliding damper with the hook end of the scraper as shown.
  • Page 10: Care And Cleaning

    Meijer.com Care and Cleaning To get the trough out of the Ventless Fuel Firebox, use the scraper tool’s hook end to open the lid of the Ventless Fuel Firebox using the small cutout towards the back as shown in gure 11. Open the lid by lifting up and towards the front as shown in gure 12.
  • Page 11 Meijer.com Warranty & Return Policies Warranty Jensen Metal Products, Inc., doing business as Real Flame®, warrants Real Flame vent-less fireplaces and accessories to be free from defects in parts and workmanship under normal use and service for a period of 90 days from the date of purchase. In the event of such defects Real Flame will, at its option, replace the defective product or refund the purchase price.
  • Page 12 Meijer.com Lot:_________ PO:_________ Instructions d'assemblage Cheminée Modèle Nº Foyer mural Meridian...
  • Page 13 Meijer.com Table des matières Avertissements Pièces incluses Installation Supports de montage Montage du foyer Installation de la vitre et boîte à feu sans ventilation Remplissage du récipient Allumage et extinction du feu Soins et nettoyage Informations sur la garantie Termes d’utilisation Merci pour votre achat de ce foyer Real Flame.
  • Page 14 Meijer.com Mises en garde Pour toute question, contactez notre service à la clientèle au 1-800-654-1704. Lire toutes les instructions fournies avec le foyer et de combustible pour foyers sans ventilation Risque d’explosion Ne jamais ajouter de combustible pour foyers sans ventilation ou tout autre combustible sur le feu. Utilisez uniquement du Real Flame®...
  • Page 15 Meijer.com Avant l’installation, s’assurer d’avoir toutes les pièces de la liste suivante 07301401: Foyer Meridian Crème 07301403 : Support de montage Crème 07300002: Verre 07303101: Foyer Meridian Gris 07303103 : Support de montage Gris Qté : 1 Qté : 1 Qté...
  • Page 16 Première étape Meijer.com Installation du support de montage (Figure 1): rer le mur où vous souhaitez installer votre foyer en allouant un minimum de 2 pi (61 cm) de dégagement de tous matériaux inflammables et de matières combustibles, et cela dans toutes les directions. Repérer un montant.
  • Page 17 Meijer.com Étape deux Montage du foyer Envision sur le support : Figure 3 : Placer le foyer sur le mur et sur le support, tel que montré. L’intérieur du dessus du foyer devrait reposer sur le support. Centrer le foyer sur le support pour que les deux trous du haut du foyer s’alignent avec ceux du support.
  • Page 18 Meijer.com Étape trois Installation de la vitre et boîte à feu sans ventilation Figure 5 Placer la vitre dans le devant du foyer en le glissant vers le bas dans l’ouverture entre la portion en acier inoxydable et la section Figure 4 peinte.
  • Page 19 Meijer.com Étape quatre Remplir le réservoir de combustible : Figure 8 : Le récipient (6) devrait avoir été expédié préinstallé dans boîte à feu sans ventilation. S’il a été retiré, réinstaller le récipient à l’intérieur de boîte à feu sans ventilation avant le remplissage.
  • Page 20 Meijer.com Étape cinq Allumage et extinction du feu : Pour l’allumage (Figure 10) : Ouvrir l’étou oir à glissière avec le côté crocheté du grattoir, tel que montré. Utiliser un briquet allongé ou une allumette à foyer pour allumer le combustible pour foyers sans ventilation.
  • Page 21 Meijer.com Soins et entretien Pour retirer le récipient de boîte à feu sans ventilation, utiliser le bout en crochet du grattoir pour ouvrir le couvercle de le boîte à feu sans ventilation en passant par la fente située à l’arrière (voir gure 12).
  • Page 22 GARANTIE DE REAL FLAME ET Meijer.com POLITIQUE DE RETOUR Garantie La compagnie Jensen Metal Products, opérant sous le nom de Real Flame, garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) conformément à un usage courant et pour une période de 90 jours suivant la date d’achat.
