Wireless router
LAN (1,2,3,4): 10/100Mbps RJ45 s automatickým nastavení rychlosti. Tyto
4 LAN porty jsou určeny k připojení dalších zařízení do sítě, jako jsou PC
či Notebooky, tiskárna (print server), síťový HDD (NAS) a vše ostatní, co
potřebujete k síti připojit. Po připojení zařízení, je-li zařízení připojeno
správně, se trvale rozsvítí odpovídající indikační dioda na čelním panelu.
WAN: 10/100Mbps RJ45 port. Tento konektor použijete pro připojení kabe-
lového či DSL modemu nebo další síť.
RESET (WPS): toto tlačítko má celkem 3 funkce, WPS, Reset a Tovární
nastavení. Je-li stisknuto méně než 2 sec., aktivuje se funkce WPS a SYS
kontrolka bliká 2 minuty (po dobu kdy je WPS aktivní); stisknutí na dobu 2
až 5 sec. zařízení resetuje. Stisknutí delší než 5 sec. zařízení resetuje a
vrátí tovární nastavení.
Power konektor: síťový zdroj 9V ss, 1A.

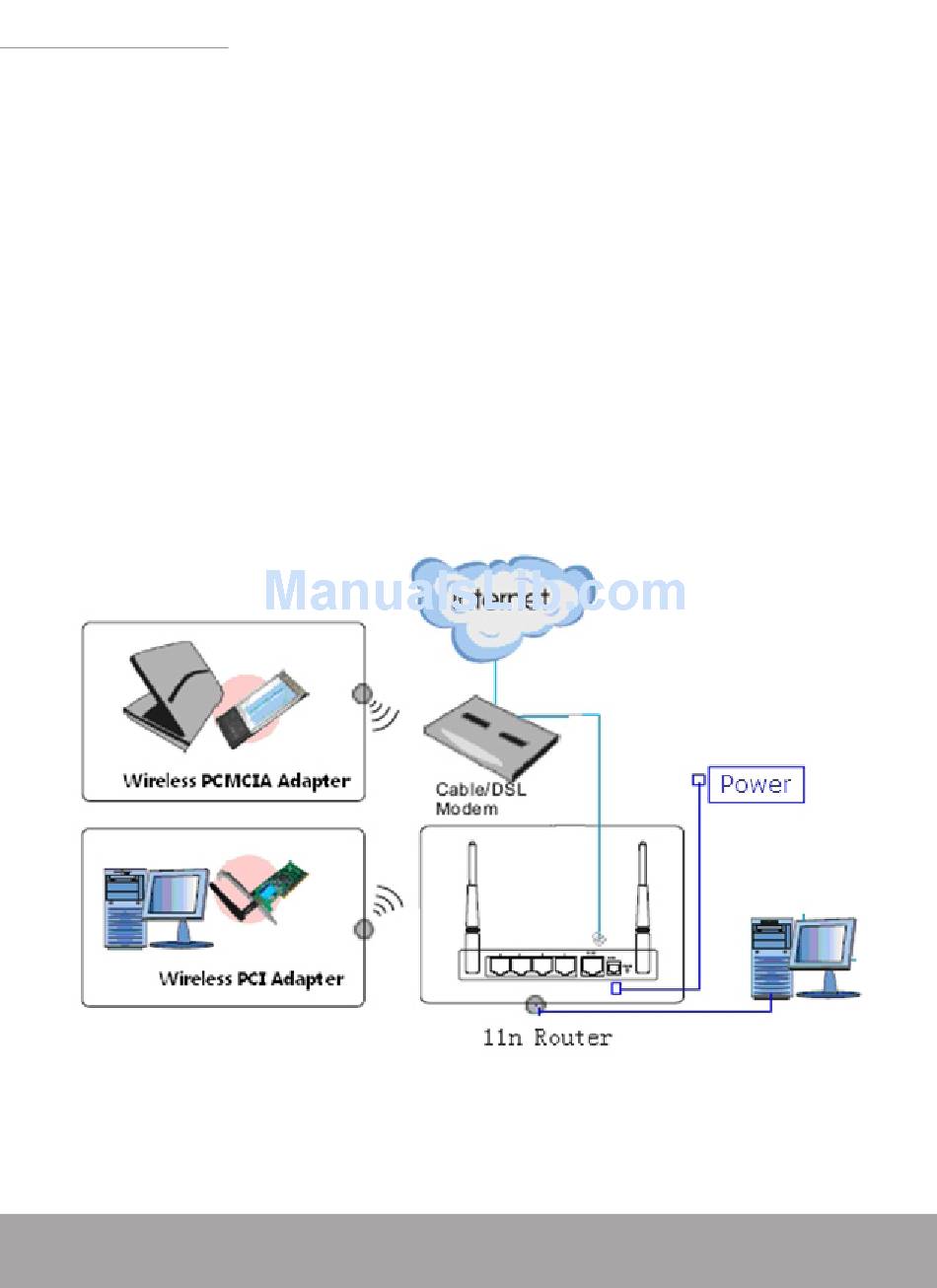

2.3 Typická instalace
1. přesvědčte se, že jsou všechna zařízení (včetně PC, modemu a routeru)
zapnuta.
2. pomocí Ethernet síťového kabelu připojte síťové zařízení nebo další
Ethernet síť nebo DSL modem do WAN portu zařízení.
