Wireless router
Wilgotność otoczenia podczas przechowywania urządzenia: 10% ~ 90% RH
(bez kondensacji)

1.3 Wymagania systemowe

Połączenie Ethernet lub modem DSL
Karta Ethernet na PC 10/100M
Obsługa protokołu TCP / IP dla każdego komputera
Kabel Ethernet RJ45
Przeglądarka internetowa Microsoft Internet Explorer, Firefox, Opera lub Chrome
Rozdział 2 - Instalacja

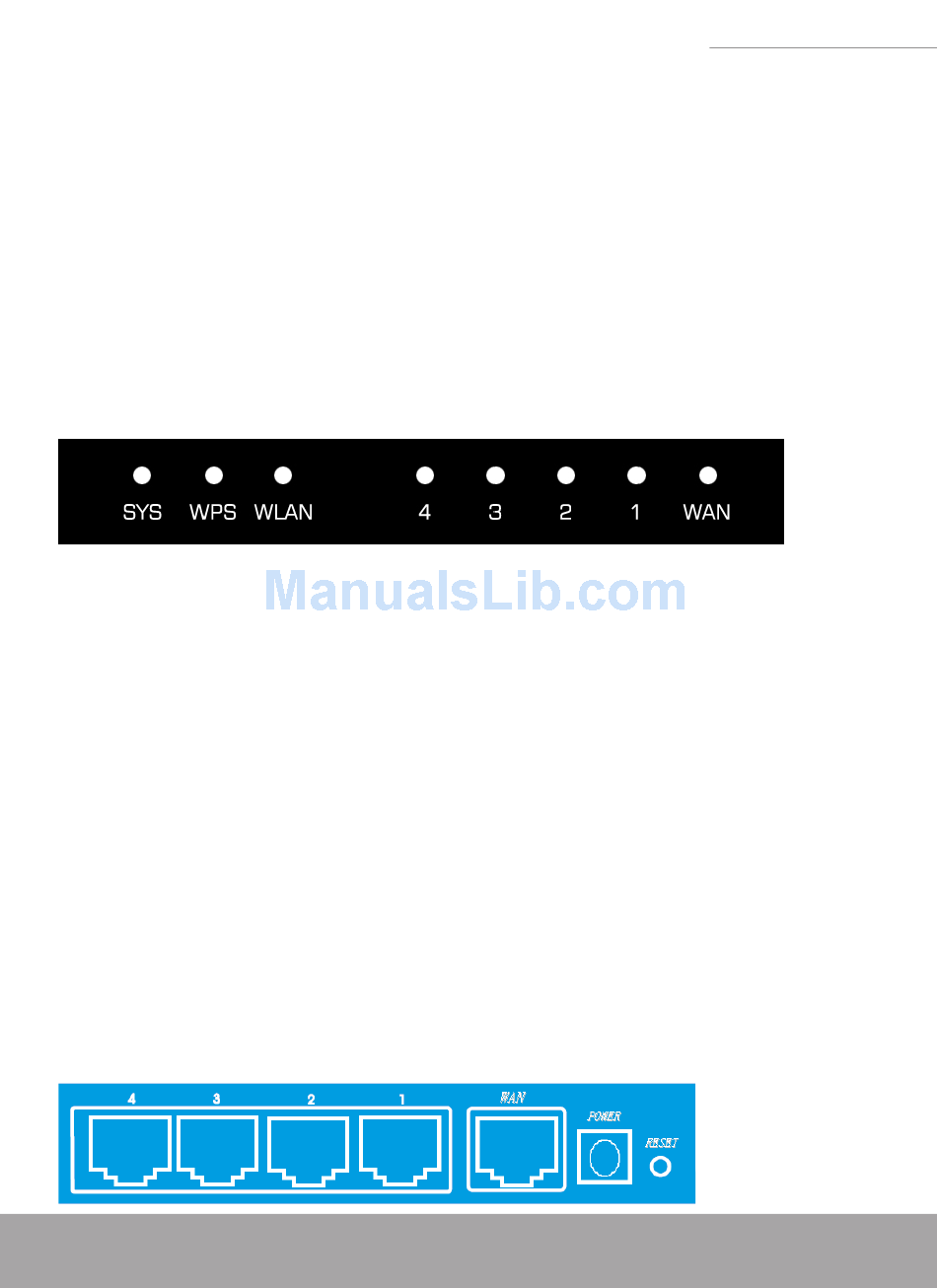

2.1 Diody LED

SYS / Power (czerwona): Dioda miga, gdy urządzenie jest podłączone do
zasilania.
Podczas resetowania urządzenia dioda miga w innym rytmie (zapala się na
ok. 2 i gaśnie na ok. 1 sekundę)
WPS (zielona): Dioda miga przez około 2 minuty podczas trwania sesji
WPS.
WLAN (zielona): Dioda miga podczas komunikacji bezprzewodowej.
LAN 1,2,3,4 (zielone): Link/Act LED służy dwóm celom. Jeśli dioda świeci
ciągle, router jest z prawidłowo podłączony do urządzenia za pomocą odpo-
wiedniego portu. Jeśli dioda, która jest przypisana do danego portu miga,
router jest w trakcie wysyłania lub/i odbierania danych przez ten port.
WAN (zielona): Dioda Link/Act służy dwóm celom. Jeśli dioda świeci ciągle,
router jest z prawidłowo podłączony do urządzenia za pomocą odpowied-
niego portu. Jeśli dioda, która jest przypisana do danego portu miga, router
jest w trakcie wysyłania lub/i odbierania danych przez ten port.
2.2 Panel tylny urządzenia
21
