Modecom MC-WR11 User Manual

Wireless router
Hide thumbs Also See for MC-WR11:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

user's manual
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MC-WR11 and is the answer not in the manual?

Questions and answers

Related Manuals for Modecom MC-WR11

Summary of Contents for Modecom MC-WR11

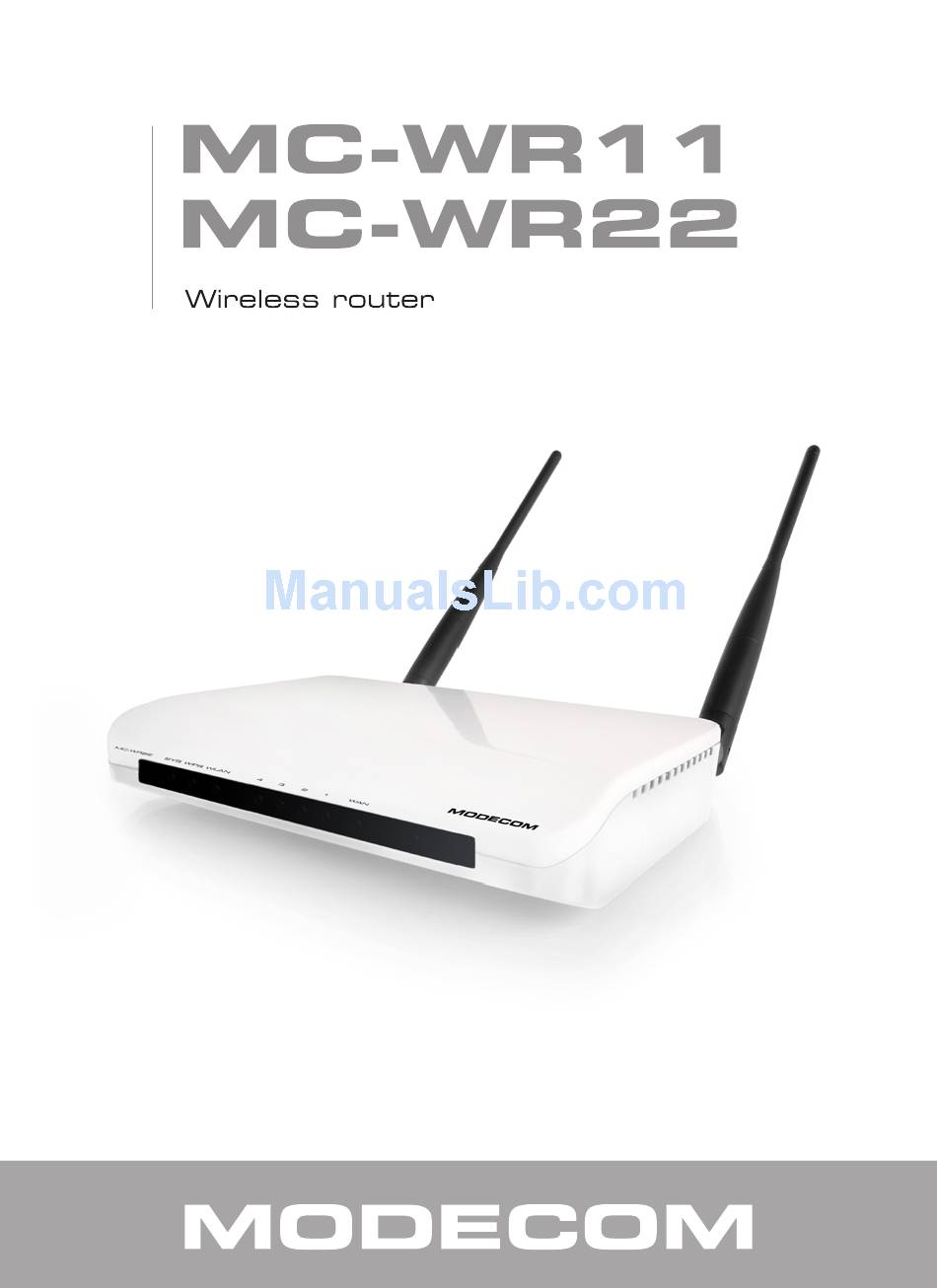

  • Page 1 user’s manual...

  • Page 2: Table Of Contents

    User’s manual guide Chapter 1 Introduction Features 1.2 Operation Environment 1.3 System Requirements Chapter 2 Hardware Installation 2.1 Led indicators 2.2 Back Panel Features 2.3 Typical install Chapter 3 Quick Install Guide 3.1 TCP/IP Settings 3.2 Getting Started 3.3 Setup Wizard www.modecom.eu...

  • Page 3: Chapter 4 Advanced Setup

    Wireless router Chapter 4 Advanced Setup 4.1 Wireless Advanced setup 4.2 Service Setup 4.3 Security Setup 4.4 QoS Setup 4.5 Router Setup 4.6 System...

  • Page 4: User's Manual Guide

    LAN: RJ45 4port switch / DHCP Client, Server / Static DHCP / IP&MAC Bind Wireless: Compliant with draft IEEE 802.11n standard (MC-WR22- 2T2R / MC- WR11 – 1T1R) Up to: 300Mbps (MC-WR22) / 150Mbps (MC-WR11) data transfer rates in IEEE 802.11n mode Backward compatible with IEEE 802.11b/g...

  • Page 5: Operation Environment

    Wireless router Quality of Service (QoS) - WMM, WMM-PS Auto wireless transmission channel select for optimal performance Wireless access control (MAC address filter) Advanced Wireless control: Fragment Threshold / RTS Threshold / Beacon Interval Preamble Type: Long / Short IAPP - Roaming (802.11f) Protection / Aggregation / Short GI / WLAN Partition RF Output Power control Multiple BSSID...

  • Page 6: System Requirements

    WAN (Green):The Link/Act LED serves two purposes. If the LED is continu- ously illuminated, the Router is successfully connected to a device through the corresponding port. If the LED is flickering, the Router is actively sending or receiving data over that port. 2.2 Back Panel Features www.modecom.eu...

  • Page 7: Typical Install

    Wireless router LAN(1,2,3,4): 10/100Mbps RJ45 Auto-sensing. These four LAN ports are where you will connect other network devices, such as PCs/Laptops, print servers, remote hard drives, and anything else you want to put on your net- work. If you connect this product with the Network adapter, Hub (or Switch) correctly, the Router’s corresponding LED and the Adapter’s, Hub’s (or the Switch) will illuminate.

  • Page 8: Chapter 3 Quick Install Guide

    8. Click OK to complete the install procedure. After all is successful, you can check the TCP/IP information via the follow- ing command. Start -> run. Type cmd and in the window like the one below enter command: ipconfig /all. www.modecom.eu...

  • Page 9: Getting Started

    Wireless router 3.2 Getting Started To access configuration panel open your web browser (MS Internet Explorer, Firefox, Opera or Chrome) and type the router’s IP address: 192.168.1.1 Default User / Password: admin If successful, you can see the status page.

  • Page 10: Setup Wizard

    Click on “Wizard”, it will guide you to setup your router in six simple steps. Please follow the steps and complete the router configuration. Step 1 - Setup Operation Mode The router supports three operation modes, Gateway, Bridge and Wireless ISP. And each mode is suitable for different use, please choose correct mode. www.modecom.eu...
  • Page 11 Wireless router Step 2 - Time Zone Settings The Time Configuration option allows you to configure, update, and main- tain the correct time on the internal system clock. Time Zone Select: Select the Time Zone from the drop-down menu. NTP Server: Select the NTP Server from the drop-down menu. Step 3 - LAN Settings Setup the IP address and Subnet mask for the LAN interface.
  • Page 12 DNS address(es) provided to you by your ISP. Each IP address entered in the fields must be in the appropriate IP form, which are four numbers (from 0 to 255) separated by dots (x.x.x.x). The Router will not accept the IP address if it is not typed in this format. www.modecom.eu...
  • Page 13 Wireless router IP Address: Enter the IP address assigned by your ISP Subnet Mask: Enter the Subnet Mask assigned by your ISP. Default Gateway: Enter the Gateway assigned by your ISP. DNS: Enter the DNS server assigned by your ISP. Mode 3: PPPoE Choose PPPoE (Point to Point Protocol over Ethernet) if your ISP uses a PPPoE connection.
  • Page 14 IP Address, of course it also includes a username and password. IP Address: Enter the IP address. Subnet Mask: Enter the subnet Mask. Server IP Address: Enter the PPTP Server IP address provided by your ISP. User Name: Enter your PPTP username. Password: Enter your PPTP password. www.modecom.eu...
  • Page 15 Wireless router Mode 5: L2TP Choose L2TP (Layer 2 Tunneling Protocol) if your ISP uses a L2TP con- nection. Your ISP should provide you with a username, password and all necessary data. IP Address: Enter the IP address. Subnet Mask: Enter the subnet Mask. Server IP Address: Enter the PPTP Server IP address provided by your ISP.
  • Page 16 6. Step 5: WLAN Security Settings Secure your wireless network by turning on the WPA or WEP security fea- ture on the router. This section you can set WEP, WPA, WPA2 and mixed security mode. www.modecom.eu...
  • Page 17 Wireless router The following picture shows how to set the WEP security. Key length: WEP supports 64-bit or 128-bit security key. Key Format: User can enter key in ASCII or Hex format. Key Setting: Enter the key, accordingly to chosen format. The keys are used to encryption data transmitted in the wireless network.

  • Page 18: Chapter 4 Advanced Setup

    Chapter 4 Advanced Setup 4.1 Wireless Advanced setup 4.1.1 WPS WPS is designed to ease set up of security Wi-Fi networks and subse- quently network management. This router supports WPS features for AP mode, AP+WDS mode, Infrastructure-Client mode, and Universal Repeater mode. www.modecom.eu...
  • Page 19 Wireless router WPS: Checking this box and clicking “OK” will disable WPS function. WPS is turned on by default. WPS Status: When Router’s settings are factory default, it is set to open security and un-configured state, some registers such as Vista WCN can configure AP.
  • Page 20 WDS function and set another AP MAC which you want to communicate with. The WDS supports WEP and WPA security mode. Of course in order to make APs work, you have to keep them working on the same channel and security mode as source AP. www.modecom.eu...

  • Page 21: Service Setup

    Wireless router WDS: Check this box to enable WDS function. MAC Address: Enter the remote AP MAC address. Security: Set WDS security. Encryption: You may select WEP 64bits, WEP 128bits, WPA (TKIP), WPA (AES). WEP Key Format: You may select to select ASCII Characters or Hexadeci- mal Digits (in the “A-F”, “a-f”...
  • Page 22 Both. Incoming Port Range: The port or port range used by the remote system when it responds to the outgoing request. A response using one of the these ports will be forwarded to the PC that triggered the rule. www.modecom.eu...
  • Page 23 Wireless router Incoming Protocol: The Protocol used for Incoming Ports Ranges, either TCP or UDP, or both. Comment: You can add some comment for this item. 4.2.3 Demilitarized Zone (DMZ) If you have a client PC that cannot run Internet application properly from behind the NAT firewall or after configuring the Port Forwarding, then you can open the client up to unrestricted two-way Internet access.

  • Page 24: Security Setup

    If none is matched, the firewall will allow it pass. Note 2: Click “Add” button to add this rule to table and click “OK” to apply to router and take effective. You also can edit or del some one www.modecom.eu...
  • Page 25 Wireless router 1. IP Filter Allow or block the computers according to its IP address. 2. MAC filter Allow or block the computers according to its MAC address.
  • Page 26 URL, otherwise the rule will be only valid to one computer with this IP or MAC address. Example 1: Block “testurl.com” at all computers. Example 2: Block all URL with “testkeword” at one computer with IP address 192.168.1.105. www.modecom.eu...
  • Page 27 Wireless router Example 3: Block all URL at all computers from 09:00 to 18:00 on working days. 4. Port filter You can limit some or all computers to access some destination IP and port. Example 1, block all computer to access port 21. Example 2, block one computer with IP address 192.168.1.101 to access port 21.
  • Page 28 Wireless router 4.3.3 Denial of Service (DoS) This page used to Block DoS attack. www.modecom.eu...

  • Page 29: Qos Setup

    Wireless router 4.4 QoS Setup The QoS helps improve your network gaming performance by prioritizing applications. By default the bandwidth control is disabled and application priority is not classified automatically. In order to complete this settings, Please follow the steps below. Enable this function.

  • Page 30: System

    Routing Table: Clicking this button will show you all the routing table of the system. Static Routing table: It only shows the static routing table and you can de- lete one or all. 4.6 System 4.6.1 Upgrade Firmware You can upgrade Firmware in this page. www.modecom.eu...
  • Page 31 Wireless router 4.6.2 Save/Load Config You can backup or restore the system configuration in this page. Save to File: Save the router’s settings and store it in your local computer. Load from File: Restore the settings from saved file. Resotore to factory: Restore the system settings to factory default. 4.6.3 Reboot You can reboot device via clicking the Reboot button.
  • Page 32 1.2 Środowisko pracy 1.3 Wymagania systemowe Rozdział 2 - Instalacja 2.1 Diody LED 2.2 Panel tylny urządzenia 2.3 Typowa instalacja Rozdział 3 - Skrócona instrukcja instalacji 38 3.1 Ustawienia TCP / IP 3.2 Wprowadzenie 3.3 Kreator konfiguracji (Setup Wizard) www.modecom.eu...
  • Page 33 Wireless router Rozdział 4 - Advanced Setup 4.1 Ustawienia zaawansowane sieci bezprzewodowej (WLAN) 4.2 Ustawienia usług 4.3 Ustawienia zabezpieczeń 4.4 Konfiguracja QoS 4.5 Router Setup 4.6 System...

  • Page 34: Instrukcja Instalacji

    Rozdział 1 - Wprowadzenie Gratulujemy zakupu tego wspaniałego routera. Bezprzewodowy Router MC- WR22 / MC-WR11 łączy 4-portowy przełącznik, zaporę ogniową, router NAT i punkt dostępowy sieci bezprzewodowej. Ten produkt został zaprojektowa- ny specjalnie dla potrzeb sieci domowych oraz małych i średnich przedsię- biorstw.

  • Page 35: Środowisko Pracy

    Wireless router Szyfrowanie 64/128-bit WEP Obsługa Quality of Service (QoS) - WMM, WMM-PS Automatyczny wybór optymalnego kanału transmisji bezprzewodowej Kontrola dostępu do sieci bezprzewodowej (filtr adresów MAC) Zaawansowane ustawienia sieci bezprzewodowych: Próg fragmentacji / Próg mechanizmu RTS / Częstotliwość wysyłania Beacon Długość...

  • Page 36: Wymagania Systemowe

    WAN (zielona): Dioda Link/Act służy dwóm celom. Jeśli dioda świeci ciągle, router jest z prawidłowo podłączony do urządzenia za pomocą odpowied- niego portu. Jeśli dioda, która jest przypisana do danego portu miga, router jest w trakcie wysyłania lub/i odbierania danych przez ten port. 2.2 Panel tylny urządzenia www.modecom.eu...

  • Page 37: Typowa Instalacja

    Wireless router LAN (1,2,3,4): RJ45 10/100Mbps. Do tych czterech portów LAN, można podłączyć urządzenia sieciowe, takie jak komputery PC/Laptopy, serwery wydruku, zewnętrzne dyski twarde i wszystko, co chcesz podłączyć do sie- ci. Jeśli router jest poprawnie połączony z kartą sieciową, Hubem (lub prze- łącznikiem), diody na routerze i Hubie (lub przełączniku) będą...

  • Page 38: Rozdział 3 - Skrócona Instrukcja Instalacji

    6. Kliknij przycisk OK, aby zakończyć procedurę instalacji. Gdy protokół TCP/IP jest skonfigurowany poprawnie można wyświetlić in- formacje na jego temat za pomocą następującego polecenia: Menu Start > Uruchom - wpisz polecenie: cmd; W oknie takim jak poniżej wpisz polecenie: ipconfig / all i naciśnij Enter. www.modecom.eu...

  • Page 39: Wprowadzenie

    Wireless router 3.2 Wprowadzenie Aby uzyskać dostęp do panelu konfiguracyjnego, należy otworzyć przeglą- darkę internetową, taką jak Internet Explorer / Firefox / Opera / Chrome i wpisać adres IP routera: 192.168.1.1 Domyślne parametry logowania: nazwa użytkownika: admin hasło: admin Jeśli połączenie jest ustanowione i logowanie się powiedzie w przeglądarce ukaże się...

  • Page 40: Kreator Konfiguracji (Setup Wizard)

    Postępuj zgodnie z poleceniami by przeprowadzić konfigurację routera. Krok 1 - Tryb pracy Router obsługuje trzy tryby pracy: Gateway (brama), Bridge (most), oraz Wireless ISP (bezprzewodowy dostawca Internetu). Każdy tryb jest przygo- towany dla innego zastosowania, należy wybrać właściwy tryb. www.modecom.eu...
  • Page 41 Wireless router Krok 2 - Ustawienia strefy czasowej Ustawienia serwera czasu umożliwiają konfigurowanie, aktualizowanie i utrzymanie właściwego czasu na wewnętrznym zegarze systemowym. Time Zone Select: Wybierz odpowiednią strefę czasową z menu rozwija- nego. NTP Server: Wybierz Serwer NTP, z którego router ma pobierać informacje o aktualnym czasie.
  • Page 42 IP, maska podsieci, adres bramy oraz adres serwera DNS. Każdy adres IP wpisany w pola musi być wpisany w odpowied- niej formie – cztery liczby (od 0 do 255) oddzielone kropkami (X.X.X.X). Router nie przyjmie adresu IP, jeśli nie będzie wpisany w tym formacie. www.modecom.eu...
  • Page 43 Wireless router Adres IP: Wpisz adres IP przypisany przez usługodawcę internetowego (Inter- net Service Provider). Maska podsieci: Wprowadź maskę podsieci przypisaną przez ISP. Default Gateway: Wpisz adres bramy przydzielony przez ISP. DNS: Wpisz adres serwera DNS podany przez ISP. Tryb 3: PPPoE Wybierz PPPoE (Point to Point Protocol over Ethernet), jeśli usługodawca in- ternetowy używa połączenia PPPoE.
  • Page 44 Dostawca powinien dostarczyć Ci login i hasło oraz wszystkie potrzebne informacje. IP Address: Wpisz adres IP. Subnet Mask: Wprowadź maskę podsieci. Server IP Address: Wprowadź adres IP serwera PPTP dostarczone przez ISP. User Name: Wprowadź swoją nazwę użytkownika PPTP. Password: Wprowadź hasło PPTP. www.modecom.eu...
  • Page 45 Wireless router Krok 5. Ustawienia sieci bezprzewodowej (WLAN) Interfejs bezprzewodowy: Jeśli nie chcesz korzystać z bezprzewodowego, usuń zaznaczenie pola wyboru, aby wyłączyć wszystkie połączenia bez- przewodowe. Band: Obsługa 802.11b, 802.11g, 802.11n oraz trybu mieszanego. Wybierz swoje pasma w zależności od tego jakich standardów używają urządzenia, które będą...
  • Page 46 • 64-bit: minimalna długość klucza: 5 znaków (dla kluczy składających się ze znaków “A-F”, “a-f”) 10 znaków (dla kluczy składających się z cyfr 0-9) Zalecane jest używanie kluczy składających się z małych i wielkich liter oraz cyfr – na przykład: “012345aEfG” www.modecom.eu...
  • Page 47 Wireless router • 128-bit: minimalna długość klucza: 13 znaków (dla kluczy składających się ze znaków “A-F”, “a-f”) 26 znaków (dla kluczy składających się z cyfr 0-9) Zalecane jest używanie kluczy składających się z małych i wielkich liter oraz cyfr – na przykład: “01234567890123456789aBcDEf” Poniższy rysunek przedstawia, jak ustawić...

  • Page 48: Rozdział 4 - Advanced Setup

    W trakcie trwania sesji dioda WPS będzie migać. Uwaga: Ten router posiada również przycisk sprzętowy WPS (z tyłu obu- dowy) - ten sam przycisk, który służy do resetowania urządzenia. Po naci- śnięciu i przytrzymaniu tego przycisku, przez mniej niż dwie sekundy, roz- www.modecom.eu...
  • Page 49 Wireless router poczęta zostanie sesja WPS, w tym czasie migać będzie dioda WPS. Inne urządzenie sieciowe może połączyć się w tym czasie z routerem przez roz- poczęcie sesji WPS za pośrednictwem oprogramowania lub sprzętowego przycisku WPS. Dodatkowa uwaga – przytrzymanie przycisku WPS/Reset od 2 do 5 sekund spowoduje ponowne uruchomienie routera;...

  • Page 50: Ustawienia Usług

    Pre-Shared Key: Wprowadź klucz zgodny z wybranym formatem. 4.2 Ustawienia usług 4.2.1 Przekierowanie portów (Port Forwarding) Gdy router działa jako serwer wirtualny (Virtual Server), pozwala zdalnym użytkownikom na dostęp do usług takich jak serwer WWW czy FTP wewnątrz sieci lokalnej poprzez publiczny adres IP, automatycznie przekierowywany www.modecom.eu...
  • Page 51 Wireless router na serwery lokalne posiadające prywatny adres IP. Innymi słowy, w zależno- ści od usługi (numeru portu TCP / UDP), router przekierowuje zewnętrzne żądanie usługi do odpowiedniego serwera wewnątrz sieci lokalnej. Status: Zaznacz pole „Enable” by aktywować funkcję przekierowania por- tów (Port Forwarding).
  • Page 52 Comment (Komentarz): Można dodać opis lub komentarz do tej pozycji. 4.2.3 Strefa zdemilitaryzowana (DMZ) Jeśli jakiś program zainstalowany na komputerze w sieci lokalnej, nie działa właściwie zza NAT lub/i Firewalla lub po skonfigurowaniu Port Forwarding, można otworzyć nieograniczony połączenie z Internetem w dwóch kierun- kach. www.modecom.eu...

  • Page 53: Ustawienia Zabezpieczeń

    Wireless router Status: Włączenie i wyłączanie funkcji. Host IP Address: Wpisz adres IP hosta DMZ – używanie tej funkcji może narazić ten komputer na wiele zagrożeń. 4.2.4 Universal Plug and Play (UPnP) Funkcja UPnP pozwala urządzeniom uzyskać dostęp do lokalnych zaso- bów komputera lub innych urządzeń.
  • Page 54 Uwaga 2: Kliknij przycisk „Dodaj”, aby dodać regułę do tabeli i kliknij „OK” zastosuje zapisane reguły. Możesz również edytować lub kasować wcze- śniej dodane zasady. 1. Filtr IP Przepuść lub zablokuj połączenia komputerów w oparciu o ich adresy IP. www.modecom.eu...
  • Page 55 Wireless router 2. Filtrowanie adresów MAC Przepuść lub zablokuj połączenia komputerów w oparciu o ich adresy MAC. 3. Filtr URL Możesz blokować niektóre adresy URL według słów kluczowych. Jeśli pole Source IP lub MAC jest puste, oznacza to, że wszystkie komputery nie mają...
  • Page 56 Przykład 2: Blokuj dostęp do adresów zawierających słowo kluczowe „test- keyword” dla jednego komputera o adresie IP 192.168.1.105. Przykład 3: Blokuj dostęp do wszystkich adresów URL dla jednego kompu- tera o adresie IP 192.168.1.105 w dni robocze od 09:00 do 18:00. www.modecom.eu...
  • Page 57 Wireless router 4. Filtrowanie portów. Można ograniczyć dostęp niektórym lub wszystkim komputerom dostęp do adresu IP i portu docelowego. Przykład 1: Blokowanie dostępu do portu 21. Przykład 2: Blokowanie jednemu komputerowi (o adresie IP 192.168.1.101) dostępu do portu 21.
  • Page 58 Wireless router 4.3.3 Blokowanie ataków typu Denial of Service (DoS) Ta strona zawiera ustawienia blokowania ataków DoS. www.modecom.eu...

  • Page 59: Konfiguracja Qos

    Wireless router 4.4 Konfiguracja QoS QoS pozwala zwiększyć wydajność np. w grach przez nadawanie priorytetu aplikacjom. Domyślnie kontrola pasma jest wyłączona, a pierwszeństwo aplikacji nie jest automatycznie klasyfikowane. W celu skonfigurowania Qos, wykonaj następujące kroki: Włącz QoS. Wpisz wartość całkowitej prędkości połączenia lub pozwól na automatycz- ne wykrycie tych wartości.

  • Page 60: Router Setup

    Adres ten musi być w tym samy segmencie sieci WAN lub LAN. Tabela routingu: Kliknięcie tego przycisku umożliwia wyświetlenie tablicy routingu systemu. Tabela Static Routing: Zawiera elementy tabeli routingu statycznego. Można usunąć jeden lub wszystkie elementy. 4.6 System 4.6.1 Aktualizacja oprogramowania Na tej stronie można uaktualnić oprogramowanie. www.modecom.eu...
  • Page 61 Wireless router 4.6.2 Zapisz / Wczytaj ustawienia routera Można wykonać kopię zapasową lub przywrócić konfigurację systemu na tej stronie. Save to File (Zapisz do pliku): Zapisz ustawienia routera na komputerze lokalnym. Load from File (Załaduj z pliku): Przywracanie ustawień routera z zapi- sanego pliku.
  • Page 62 4.6.4 Hasło Aby zapewnić bezpieczeństwo routera, użytkownik zostanie poproszony o podanie nazwy użytkownika i hasła przy próbie dostępu do panelu kon- figuracyjnego routera. Domyślna nazwa użytkownika i hasło: admin / admin. Ta strona pozwoli Ci zmienić nazwę użytkownika i hasło. www.modecom.eu...
  • Page 63 Wireless router ENVIRONMENT PROTECTION: This symbol on our product nameplates proves its compatibility with the EU Direc- tive2002/96 concerning proper disposal of waste electric and electronic equipment (WEEE). By using the appropriate disposal systems you prevent the potential negative consequences of wrong product take-back that can pose risks to the environment and human health.
  • Page 64 Copyright© 2010. MODECOM S.A. All rights reserved. MODECOM Logo is a registered trademark of MODECOM S.A. www.modecom.eu...
