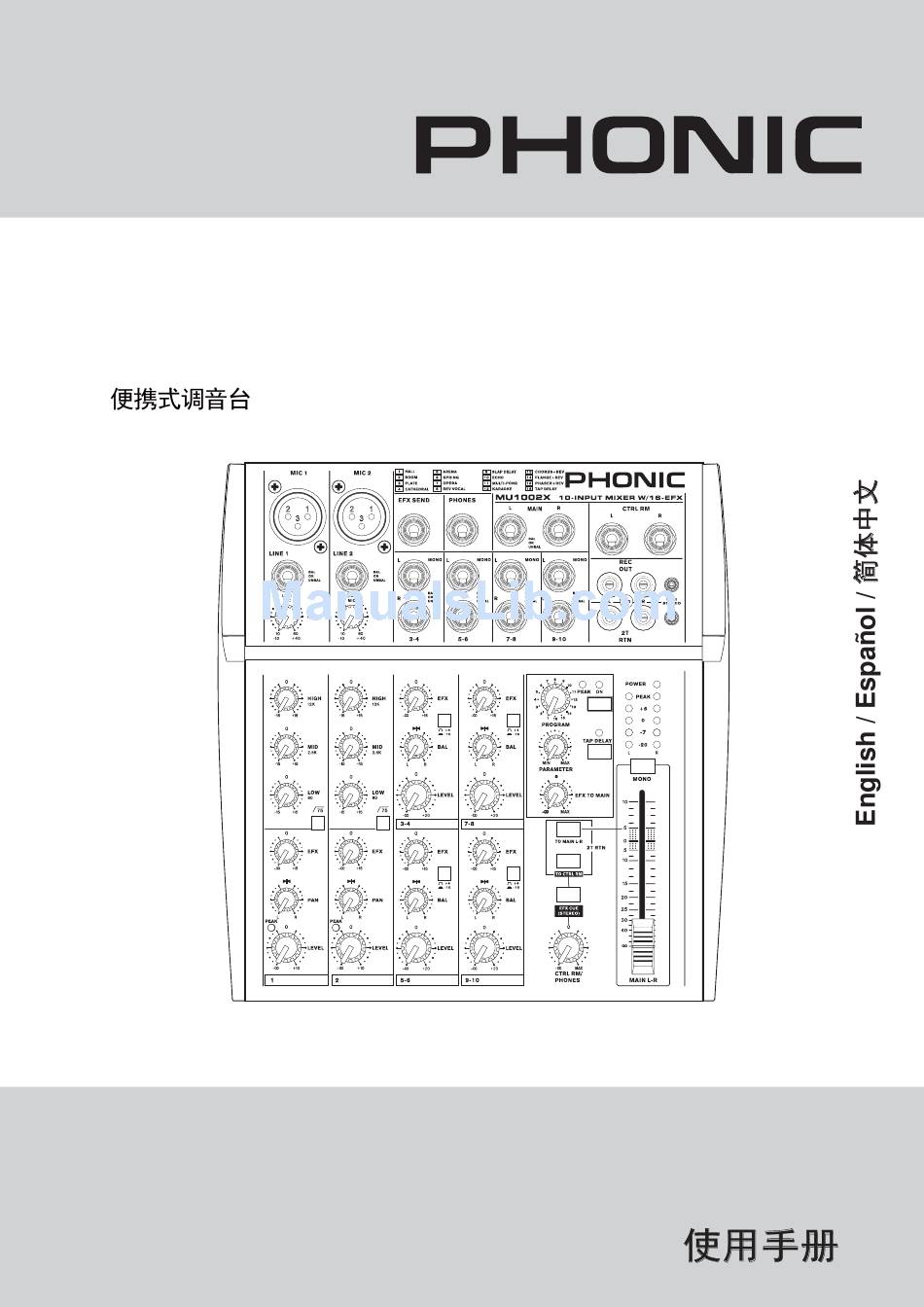

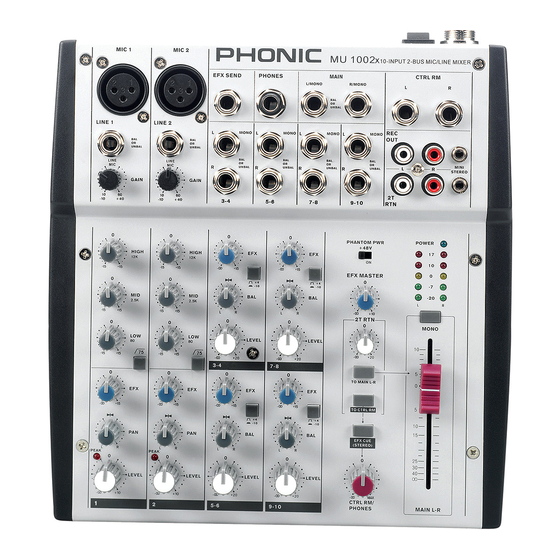

- Page 1 MU 502 / MU 802 / MU 1002X COMPACT MIXERS MIXERS COMPACTAS MU1002X User’s Manual Manual del Usuario...
-
Page 2: Table Of Contents
DIAGRAMAS DE BLOQUE Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知即可更新本文件的权利 V1.1 02/09/2010... -
Page 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable. -
Page 4: Introduction
– displays similar proficiency These jacks accept typical 3-pin XLR inputs that previous Phonic products have shown; with more than a few for balanced and unbalanced signals. They refinements, of course. The MU series features full gain ranges,... -
Page 5: Controls And Settings
5. Main L and R Output 11. Control Room Outputs (MU802 and MU1002X) These two ports will output the These two 1/4” phone jack outputs feed the signal altered by the final stereo line level signal sent Control Room/Phones level control on the face of the mixer. This from the main mixing bus. -
Page 6: Master Section
17. Middle Frequency Control 23. Level Control (MU802 and MU1002X) This control will alter the signal level that is sent from the This control is used to provide a corresponding channel to the main mixing bus. There are 3 level peaking style of boost and cut to the controls in total, one on channel 1, another controlling the level of channels 2 and 3, and a final one on channels 4 and 5. -
Page 7: Master Controls
31. 2T Return Controls 35. Main L/R Control This control is final level control for the main left and right audio Pushing either one of the buttons in the 2T Return Control Section selects the destination of the 2T Return signal. The feed, sent to the Main L and R output. -
Page 8: Specifications
SPECIFICATIONS MU502 MU802 MU1002X Inputs Total Channels Balanced Mono Mic/Line Channel Balanced Stereo Line Channel Aux Return 1 stereo Mini stereo and stereo Mini stereo and stereo 2T Input Mini stereo and stereo RCA Outputs Main L/R Stereo 2x 1/4” TRS Bal. 2x1/4”... - Page 9 Maximum Level Mic Preamp Input +10 dBu +10 dBu +10 dBu AII Other inputs +22 dBu +22 dBu +22 dBu Balanced Output +28 dBu +28 dBu +28 dBu Impedance Mic Preamp Input 2 K ohms 2 K ohms 2 K ohms All Other Input (except insert) 10 K ohms 10 K ohms...
-
Page 11: Introduccion
SETUP AL INSTANTE Gracias por elegir una de las muchas mezcladoras compactas INICIANDO de calidad de Phonic. Las Mezcladoras de la serie MU – diseñadas por ingenieros talentosos que han creado una Asegúrese que todas las energías en su mezcladora estén variedad de mezcladoras fantásticas en estilo y funcionamiento... -
Page 12: Haciendo Conexiones
HACIENDO CONEXIONES 5. Salidas Main L y R Estos dos puertos generarán señal final de nivel de línea estéreo Entradas y Salidas enviada desde bus de mezcla principal. El propósito primario de 1. Jacks XLR de Micrófono estos jacks es el de enviar la salida Estos jacks aceptan entradas típicas XLR principal a dispositivos externos, que pueden incluir amplificadores de 3-pines para señales balanceadas y... -
Page 13: Controles Y Seteos
11. Salidas de Control Room (MU802 y MU1002X) 17. Control de Frecuencia Media (MU802 y MU1002X) Estas dos salidas de jack de audífono de 1/4” alimenta la señal Este control es usado para proveer un estilo de pico de aumento y alterada por el control de nivel de Control Room/Phones (Sala recorte al nivel de los sonidos de frecuencia media en un rango de de Control/Audífonos) en el panel frontal de la mezcladora. -
Page 14: Controles Master
Procesador de Efecto 31. Controles de Retorno 2T Presionando cualquiera de los botones en la Sección de Control 24. Botón de Encendido de Efectos e Indicador (MU1002X de Retrono 2T selecciona el destino de la señal de Retorno 2T. solamente) El botón superior (“to L/R”) envía la señal al bus de mezcla Main Pulsando este botón encenderá... - Page 15 35. Control Main L-R (Principal I-D) Este control es el control de nivel final de la alimentación de audio de main izquierdo y derecho, enviada a la salida Main L y R. La MU502 tiene un control de nivel estilo giratorio, mientras que la MU802 y MU1002X presentan un fader de 60mm.
-
Page 16: Especificaciones
ESPECIFICACIONES MU502 MU802 MU1002X Entradas Canales Totales Canal Balanceado Mono de Mic/Línea Canal de Línea Balanceado Estéreo Retorno Aux 1 estéreo Mini estéreo y estéreo Mini estéreo y estéreo Entrada 2T Mini estéreo y estéreo RCA Salidas Main L/R Estéreo 2x 1/4”... - Page 17 THD (Cualquier salida, 1KHz @ +14dBu, <0 005% <0 005% <0 005% 20Hz a 20KHz entradas de canal) CMRR (1 KHz @ -60dBu, ganancia a máx.) 80 dB 80 dB 80 dB Nivel Máximo Entrada de Preamp de Mic +10 dBu +10 dBu +10 dBu Todas otras entradas...
- Page 18 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...
-
Page 19: 简介
简介 连接操作 感谢您选购Phonic品牌的便携式调音台。MU系列调音台出自于 输入和输出 一批曾制作过许多外观新颖、性能优良的调音台的优秀创意工程 师之手，此系列不仅展现了以往调音台的稳定性能，更让人眼前 1、XLR麦克风插座 一亮的是它的完善与提升。MU系列拥有全范围的增益，极其微 这些插孔可连接常见的3芯XLR输入，接收平 小的失真，+22dBu高电平信号处理性能，和宽广的动态范围， 衡式或非平衡式信号，是常见的XLR公座连 充分显示了它在录音棚或现场表演中的主导地位。 接器，可连接专业电容式，动圈式或铝带式 麦克风。拥有超低噪音的前置放大器，可再 您一定早已迫不及待地想一试为快吧？尽情的摆弄这台调音台可 现水晶般清丽的音质。每一款MU系列的调音 能是您的首选，但是，我们强烈恳请您先仔细阅读本手册。其中 台拥有2路标准的XLR麦克风输入。 包括一些重要的设置，使用，以及应用说明。如果您碰巧是那种 不喜欢大篇幅的阅读使用手册的用户，我们提请您至少浏览一下 注意: 使用电容式麦克风时需同时启动幻象电源，但 快速安装部分。读完后请妥善保管，以便日后参阅。 开启幻象电源时，不可以将非平衡式麦克风和其它 乐器插入麦克风输入。 快速安装 2、高电平输入 此输入可连接常见的1/4”TRS或TS输入，接收平衡式和非平衡式 信号。高电平输入的数目取决于您所购买的MU型号。该插孔可 开始设定 连接一系列的高电平设备，如键盘乐器，电吉他，鼓声仿真器和 多种电子乐器。 1、确保关闭调音台上的所有电源，断开AC电源连接线。 3、INS插入点(仅适用于MU502) 2、将所有的音量滑杆和电平控制调节至最低，关闭所有声道，以 位于声道1 XLR麦克风输入的下面，为TRS 确保开机时不会突然地从输出端传出信号。设备开启后再对电 平进行适当的调节。 Phone插孔，主要作用是将外部设备如动态... -
Page 20: 控制和设置
7 、EFX输出(适用于MU802和MU1002X) 15、高频控制 这些1/4”TS输出可连接外部数字效果处理器或功率放大器和音 此控制可对高频12KHz的频率进行 箱(取决于您的设定)连接至调音台。此输出仅适用于MU802和 ±15dB的增强或衰减，以调节音频的 高音部分，增加声音的力度和劲道， MU1002X。 如吉他，音钹，音乐合成器等。 8 、耳机输出 这个立体声输出端口可连接耳机监听混音，耳机输出音量由 16、高通滤波器(75Hz) 此按钮可开启高通滤波器，对75Hz以 Phones/Control Room控制调节。 下的频率进行18dB/oct的削减，以消 除多余的地面噪音或舞台隆隆声。 MU802不具备此控制。 17、中频控制(仅适用于MU802和 MU1002X) 9、2T录音/录音输出 此控制可对中频2.5KHz进行±15 dB的 这些输出可经RCA线连接多种录音设备，此外，包括的迷你立体 增强或衰减调节。进行专业音频混音 声插孔还可连接MD播放器或手提电脑。MU502还拥有一个音量 时，要调节中频并非易事，人们往 削减控制,录音时可轻松地进行音量匹配. 往希望对中频进行削弱而非增强， 以此缓和刺耳的人声和乐器声。中 10、2T返送 频控制适用于MU802和MU1002X。 这些RCA输入可连接外部设备，如次级调音台或外部效果处理器， MU502仅在声道1上拥有高频和低 接收其它声源处理的信号，然后输往Main L或Main R或Phones混 频控制。 音总线。仅适用于MU502的2个削减控制，可调节RCA和迷你立体... - Page 21 效果处理器 主控制 33、幻象电源开关 24、效果开关按钮以及指示灯(仅适用于MU1002X) 打开幻象电源开关，即可开启用于两个麦克风输入的+48V幻象电 按下此按钮可开启和关闭内建数字效果处理器。一旦开启效果处 源，可连接电容式麦克风。请注意MU1002X的幻象电源开关位于 理器，相应的LED指示灯将变亮。 机身的后面板上。 25、峰值指示灯(仅适用于MU1002X) 注意：幻象电源应与电容式麦克风共用，若不使用电容式麦克风则应关闭 EFX信号达到峰值快要产生峰值时，LED指示灯将变亮。建议调 幻象电源，以避免损坏调音台的电路。许多现代化的麦克风并不受幻象电 节EFX to Main控制以确保峰值指示灯不会变亮。 源的影响，具体请查询麦克风的使用手册。 26、音乐控制(仅适用于MU1002X) 此控制可选择MU1002X的16种内建数字效果。数字所对应的效果 的名称请见MU1002X调音台面板或数字效果表。 27、参数控制(仅适用于MU1002X) 此控制可调节选择效果的主参数；节拍延迟，混响时间等等。每 一种效果参数均已列于数字效果表。 28、节拍延迟控制以及指示灯(仅适用于MU1002X) 按下此按钮两次可设置节拍延迟时间(16)。多次按下节拍延迟控 制，最后两次按下的时间将被记录为节拍延迟的时间，伴随的 LED灯将以间隔时间闪亮。 29、EFX to Main控制(仅适用于MU1002X) 此控制可调节EFX Mix(来自各声道部分的EFX电平控制)的最终 电平，处理后的信号将输往Main L-R Mix(仅适用于MU1002X)和 MU802 EFX Send。当EFX Cue控制开启时，还可输往Control Room/ Phones。...
-
Page 22: 规格
规格 MU502 MU802 MU1002X 输入 总声道数 平衡式单声道麦克风/高电平声道 平衡式立体声高电平声道 辅助倒送 1路立体声 迷你立体声和立体声RCA 迷你立体声和立体声RCA 迷你立体声和立体声RCA 2T输入 输出 Main L/R立体声 2x 1/4” TRS平衡式 2x 1/4” TRS平衡式 2x 1/4” TRS平衡式 录音输出 迷你立体声和立体声RCA 迷你立体声和立体声RCA 迷你立体声和立体声RCA CTRL RM L/R 2 x 1/4” TS 2 x 1/4” TS 耳机... - Page 23 平衡式输出 +28 dBu +28 dBu +28 dBu 阻抗 2 KΩ 2 KΩ 2 KΩ 麦克风前置放大输入 10 KΩ 10 KΩ 10 KΩ 所有其它输入(除插入点外) 1.1 KΩ 1.1 KΩ 1.1 KΩ RCA 2T输出 均衡 2段, +/-15 dB 3段, +/-15 dB 3段, +/-15 dB 低频均衡...
-
Page 24: Digital Effect Table
数字效果表 DIGITAL EFFECTS TABLE TABLA DE EFECTOS DIGITALES Program Parameter Variable Range Hall Reverb Time 0.3 - 10 sec Room Reverb Time 0.3 - 3.2 sec Plate Reverb Time 0.3 - 10 sec Cathedral Reverb Time 0.3 - 10 sec Arena Reverb Time 0.3 - 10 sec... -
Page 25: Applications
应用 APPLICATIONS APLICACIONES On the following few pages you will find a wide range of possible uses for the MU mixers. Of course these are far from the only applications that can be attributed to the mixers’ use; however they should give you an idea of the possible uses that the various inputs and outputs have. - Page 26 现场混音 Live Sound Application Aplicación para Sonido en Vivo MONITORES DE ESTUDIO ALTAVOCES FHO GUITARRA PROCESADOR DE EFX GRABADORA DE DATO REPRODUCTOR DE MP3 TECLADOS AUDIFONOS MÁQUINA DE BATERÍA Using an External Signal Processor With MU1002X Utilizando un Procesador Externo de Señal con la MU1002X MU1002X 与效果处理器连接...
- Page 27 Live Event Eventos en Vivo i7300 PROCESADOR DIGITAL DE EFECTOS i7300 MICRÓFONO DE VOZ AUDÍFONOS P8A MONITORES DE ESTUDIO ACTIVOS COMPUTADORA PORTÁTIL GUITARRA TECLADO EFECTOS DE GUITARRA MÁQUINA DE BATERÍA Additional Mixer To A PA System Mezcladora Adicional A Un Sistema PA OTRA MEZCLADORA MICRÓFONO DE VOZ AUDÍFONOS...
-
Page 28: Dimensions
DIMENSIONS DIMENSIONES MU502 MU802 / MU1002X 70/2.8 218/8.2 56/2.2 190/7.5 Measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas. inch MU502 / MU802 / MU1002X... -
Page 29: Block Diagrams
线路图 BLOCK DIAGRAMS DIAGRAMAS DE BLOQUE MU502 MU502 / MU802 / MU1002X... - Page 30 MU802 MU502 / MU802 / MU1002X...
- Page 31 MU1002X MAIN L MAIN L MAIN R MAIN R EFX L EFX L EFX R EFX R MU502 / MU802 / MU1002X...
- Page 32 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
