Prima di modificare il tuo setup di diffusori, la
conoscenza delle norme fondamentali riguar-
danti l'impedenza è essenziale per la qualità
del suono e per la sicurezza delle tue appa-
recchiature. La regola di base è la seguente:
collegando dei diffusori con un carico d'im-
pedenza totale che equivale all'impedenza
minima dell'amplificatore, il sistema è corret-
to-presupponendo l'impiego di diffusori con
una potenza applicabile in grado di gestire la

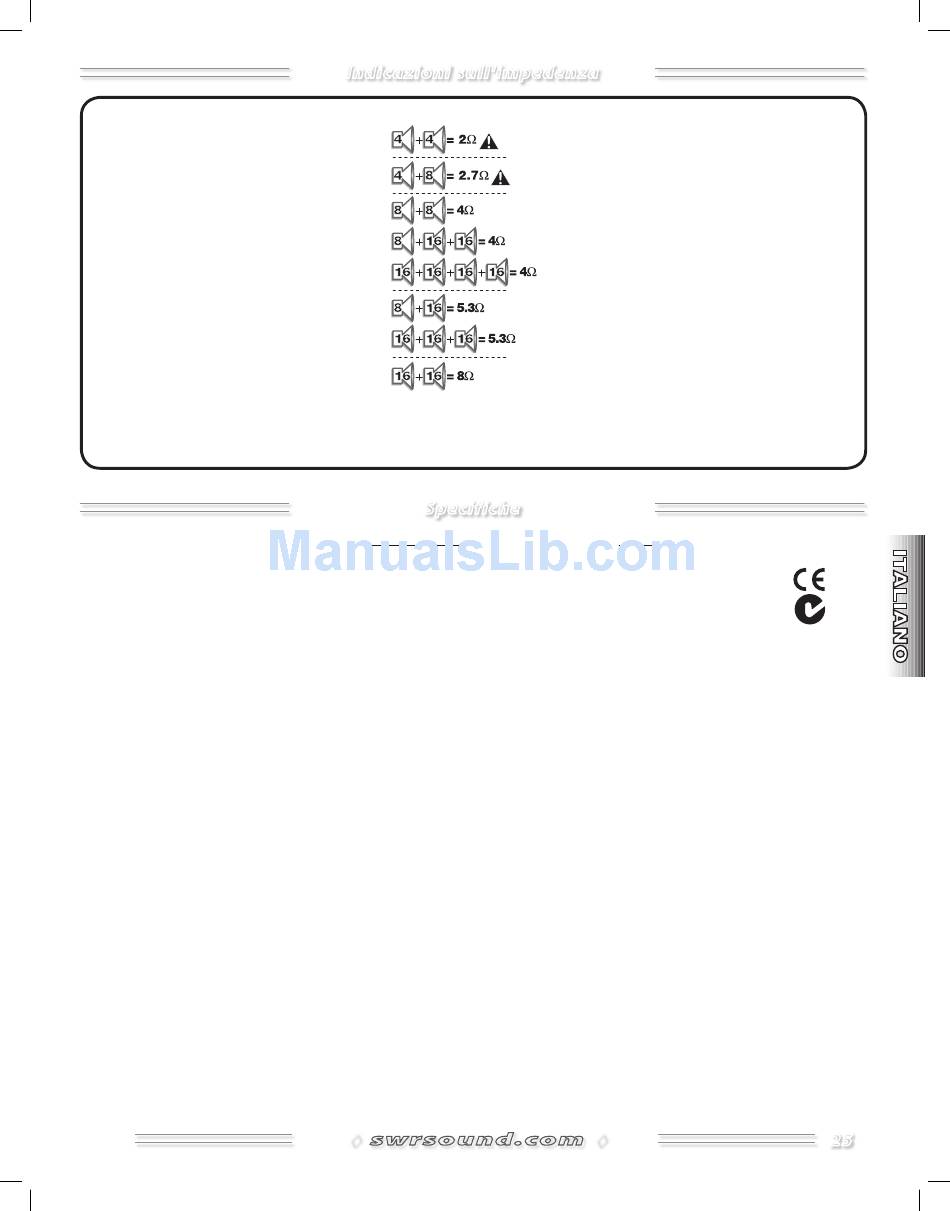

potenza in uscita dell'amplificatore. La seguente
illustrazione mostra il carico d'impedenza tota-
le per varie combinazioni di diffusori collegati
tra loro. NOTA: Tutti i cabinet per basso SWR®,
come molti altri modelli, sono cablati "in paral-
lelo" (e non in serie); quindi, queste Indicazioni
sull'Impedenza sono valide solo per gli altoparlan-
ti collegati in parallelo. I diffusori che compon-
gono un sistema dovrebbero avere la stessa impedenza per
fare in modo che ognuno riceva la stessa quantità di potenza
NUMERO PARTI:
CONSUMO ENERGETICO:
AMPLIFICATORE DI POTENZA
PRE AMP
IMPEDENZA IN INGRESSO: 3.9MΩ
SENSIBILITÀ ALLA MASSIMA POTENZA: 15mV
CONTROLLI DI TONO
EQ MID SEMI-PARAMETRICO: ±15dB @ MID FREQ impostata
EFFECTS LOOP
LINE OUT (SBILANCIATO)
LINE OUT (BILANCIATO)
FOOTSWITCH (OPZIONALE):
FUSIBILE
MODELLI A 230V-240V: T4A L, 250V
ALTOPARLANTI:
DIMENSIONI
PESO:
Indicazioni sull'impedenza
Specifiche
WorkingPro™ 2x10C
4452600010 (120V, 60Hz)
4452603010 (240V, 50Hz) AUS
4452604010 (230V, 50Hz) UK
4452606010 (230V, 50Hz) EUR
4452607010 (100V, 50Hz) JPN
840W
IMPEDENZA MINIMA: 4Ω
POTENZA IN USCITA: 400W RMS su 4Ω @ < 0.1% THD, 1kHz
250W RMS su 8Ω @ < 0.1% THD, 1kHz
BASS: ±15dB @ 100Hz
TREBLE: ±15dB @ 2kHz
TRANSPARENCY: ±15dB @ 5kHz
SEND - IMPEDENZA: 1.5kΩ
RETURN - IMPEDENZA: 27kΩ
SEND - IMPEDENZA: 1.5kΩ
SEND - IMPEDENZA: 1.5kΩ
2-pulsanti, Mute, Bass Intensifier (P/N 065436)
MODELLI A 100V : T8A H, 250V
MODELLI A 120V: T8A H, 250V
2 Eminence® 25 cm, 16Ω (067038)
ALTEZZA: 58 cm
LARGHEZZA: 57.5 cm
PROFONDITÀ: 44 cm
38.5 kg
Le specifiche possono essere soggette a variazioni senza alcun preavviso.
◊
dall'amplificatore. Se le impedenze sono diverse, il livello
dei diffusori con l'impedenza più bassa risulterà più ele-
vato. Ad esempio, collegando due diffusori da 8-ohm e
16-ohm allo stesso amplificatore, il livello del diffusore
da 8-ohm risulterà doppio rispetto a quello da 16-
ohm (riceverà il doppio di potenza). Quindi, in fase di
collegamento e posizionamento di diffusori con impe-
denza diversa, il calcolo della potenza necessaria può
risultare complicato! Δ ATTENZIONE!—Operando
con un'impedenza inferiore a quella minima si
rischia di surriscaldare l'amplificatore e causare
dei danni, mentre con un'impedenza superiore si
genera una riduzione della massima potenza in uscita
dell'amplificatore. Per informazioni più approfondite
riguardanti l'impedenza e il calcolo della potenza,
visita il sito SWR www.swrsound.com (in Inglese), clicca
su "Press" e quindi su "Articles", quindi clicca su "Plug
and Play: Setup Tips for Amps and Speakers"—si tratta di un
articolo scritto da Steve Rabe, fondatore di SWR, pubblicato
nella rivista Bass Player Magazine (Agosto '92).
WorkingPro™ 15
4452000010 (120V, 60Hz)
4452003010 (240V, 50Hz) AUS
4452004010 (230V, 50Hz) UK
4452006010 (230V, 50Hz) EUR
4452007010 (100V, 50Hz) JPN
650W
4Ω
200W RMS su 4Ω @ < 0.1% THD, 1kHz
125W RMS su 8Ω @ < 0.1% THD, 1kHz
3.9MΩ
15mV
±15dB @ 100Hz
±15dB @ 2kHz
±15dB @ MID FREQ impostata
±15dB @ 5kHz
1.5kΩ
27kΩ
1.5kΩ
1.5kΩ
2-pulsanti, Mute, Bass Intensifier (P/N 065436)
F8A L, 250V
F6A L, 250V
F3,15A L, 250V
1 Eminence® 38 cm, 4Ω (071301)
63.5 cm
57.5 cm
44 cm
31 kg
◊ 25
