Antes de cambiar su montaje de altavoces,
resulta esencial tener un cierto conocimiento de
los valores de impedancia de cara a conseguir
la máxima calidad de sonido y salvaguardar la
seguridad de su equipo.
La regla general es: si conecta una carga de
altavoz con una impedancia total igual al valor
mínimo de impedancia de su amplificador, todo
será correcto—siempre que los altavoces sean
capaces de manejar la salida de potencia de su
amplificador.

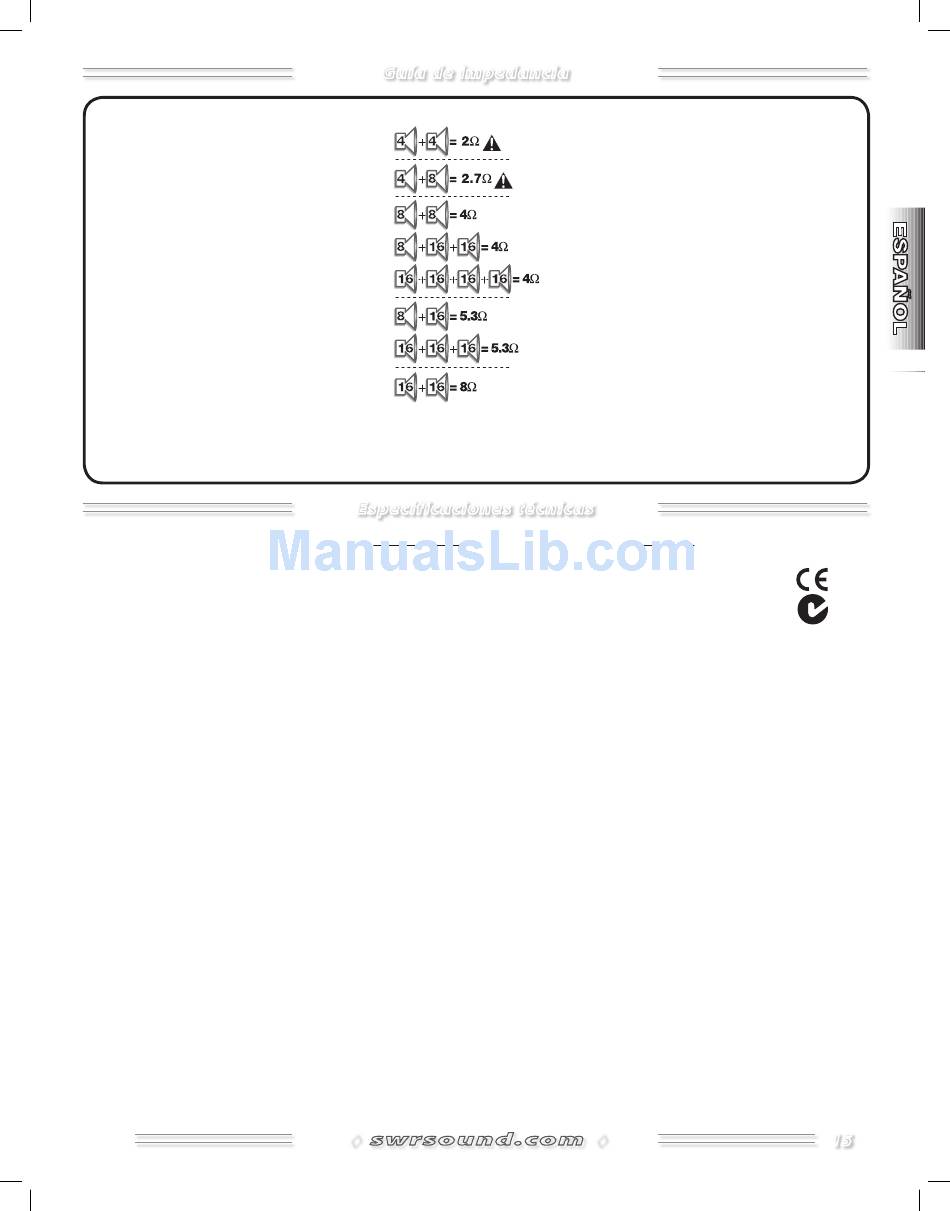

El gráfico le muestra las impedancias totales
de diversas combinaciones de altavoces. NOTA:
Todos los recintos acústicos de bajo SWR®,
así como muchos otros, están cableados "en
paralelo" (no en serie), por lo que, esto solo se
aplica a las conexiones de altavoces en paralelo.
Todos los altavoces de un grupo deben tener
la misma impedancia para que cada altavoz reciba la misma
cantidad de potencia desde su amplificador. Si las impedancias
REFERENCIAS:
CONSUMO:
ETAPA DE POTENCIA
PREVIO
IMPEDANCIA DE ENTRADA: 3.9MΩ
SENSIBILIDAD A POTENCIA MAXIMA: 15mV
CONTROLES DE TONO
EQ SEMIPARAMETRICO DE MEDIOS: ±15dB @ ajuste MID FREQ
BUCLE DE EFECTOS IMPEDANCIA DE ENVIO: 1.5kΩ
IMPEDANCIA DE RETORNO: 27kΩ
SALIDA DE LINEA NO BALANCEADA IMPEDANCIA DE ENVIO: 1.5kΩ
SALIDA DE LINEA BALANCEADA IMPEDANCIA DE ENVIO: 1.5kΩ
PEDALERA (OPCIONAL):
FUSIBLE DE ALIMENTACION
ALTAVOCES:
DIMENSIONES
PESO:
Guía de impedancia
Especificaciones técnicas
WorkingPro™ 2x10C
4452600010 (120V, 60Hz)
4452603010 (240V, 50Hz) AUS
4452604010 (230V, 50Hz) UK
4452606010 (230V, 50Hz) EUR
4452607010 (100V, 50Hz) JPN
840W
IMPEDANCIA MINIMA: 4Ω
POTENCIA DE SALIDA: 400W RMS a 4Ω @ < 0.1% THD, 1kHz
250W RMS a 8Ω @ < 0.1% THD, 1kHz
GRAVES: ±15dB @ 100Hz
AGUDOS: ±15dB @ 2kHz
TRANSPARENCIA: ±15dB @ 5kHz
2 botones, Mute, intensificador de graves (Ref. 065436)
MODELOS 100V: T8A H, 250V
MODELOS 120V: T8A H, 250V
MODELOS 230V-240V: T4A L, 250V
2 Eminence® 25 cm, 16Ω (067038)
ALTURA: 22.8 pulgadas (58 cm)
ANCHURA: 22.5 pulgadas (57.5 cm)
PROFUNDIDAD: 17.25 pulgadas (44 cm)
38.5 kg
Las especificaciones de este aparato están sujetas a cambios sin previo aviso.
◊
son distintas, los altavoces con menor impedancia sonarán
más fuerte que el resto. Por ejemplo, con un altavoz de 8
ohmios y uno de 16 conectados a su amplificador, el
de 8 ohmios sonará al doble de volumen (y recibirá
el doble de potencia) que el altavoz de 16 ohmios. ¡El
cálculo de la capacidad de manejo de potencia y la
colocación de altavoces de diferente impedancia puede
resultar muy complicado!
Δ PRECAUCION!—El uso de una carga de altavoz
inferior al valor mínimo de impedancia de su
amplificador puede recalentar fácilmente el
amplificador y producirle daños. El uso de un valor
superior a la impedancia mínima reducirá el potencial
de salida de potencia máximo del amplificador.
Si quiere más información acerca de problemas de
impedancia y potencia, vaya a la página web de SWR
en www.swrsound.com, haga clic en "Press", después
en "Articles" y finalmente haga clic en "Plug and Play: Setup
Tips for Amps and Speakers"—un artículo redactado por
el fundador de SWR Steve Rabe y editado en el número de
agosto del año 92 de la revista Bass Player.
WorkingPro™ 15
4452000010 (120V, 60Hz)
4452003010 (240V, 50Hz) AUS
4452004010 (230V, 50Hz) UK
4452006010 (230V, 50Hz) EUR
4452007010 (100V, 50Hz) JPN
650W
4Ω
200W RMS a 4Ω @ < 0.1% THD, 1kHz
125W RMS a 8Ω @ < 0.1% THD, 1kHz
3.9MΩ
15mV
±15dB @ 100Hz
±15dB @ 2kHz
±15dB @ ajuste MID FREQ
±15dB @ 5kHz
1.5kΩ
27kΩ
1.5kΩ
1.5kΩ
2 botones, Mute, intensificador de graves (Ref. 065436)
F8A L, 250V
F6A L, 250V
F3.15A L, 250V
1 Eminence 38 cm, 4Ω (071301)
24.9 pulgadas (63.5 cm)
22.5 pulgadas (57.5 cm)
17.25 pulgadas (44 cm)
31 kg
