7. Assurez-vous que l'espace entre l'élec-
trode d'allumage et le brûleur 43,18 mm
(0,17 po) (voir figure 12).
8. Installez le moteur et la grille du ventilateur
à l'arrière de l'habillage de l'appareil de
chauffage (voir page 44, étapes 16-21).
160495-01A
PROCÉDURES D'ENTRETIEN

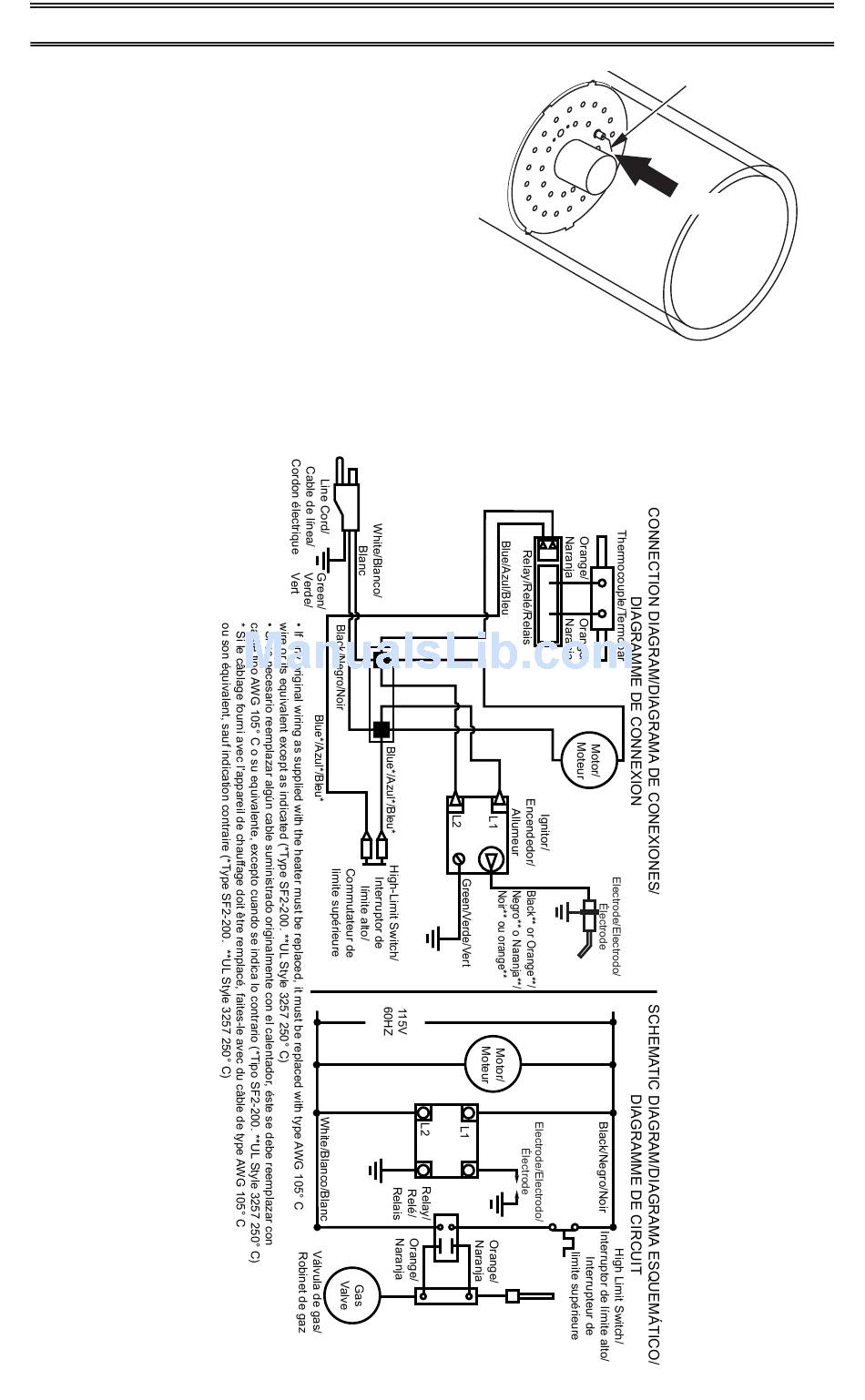

SCHÉMA DE CÂBLAGE
White/Blanco/Blanc
Negro/Noir
Ignitor/
Encendedor/
Allumeur
www.usaprocom.com
Figure 12 - Espace entre l'électrode
d'allumage et le brûleur
White/Blanco/
Blanc
Black/Negro/Noir
Black/
Black/Negro/Noir
Thermocouple/
Termopar
Électrode
d'allumage
Espace
47
