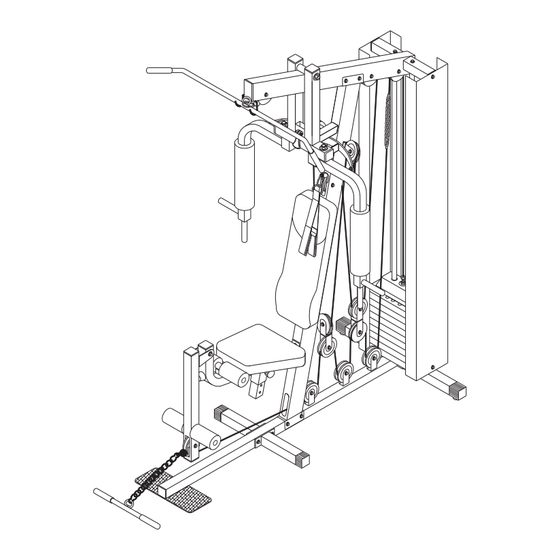

Summary of Contents for Bodyworx L7700LP

  • Page 3: Part List

    PART LIST PART NO: DESCRIPTION Q’TY MAIN BASE GUIDE ROD LEFT BASE RIGHT BASE SELECTOR SHAFT TOP PLATE WEIGHT STACK RUBBER DOUNT VERTICAL BEAM TOP CROSS BEAM SEAT SUPPORT SEAT ASSEMBLY UNIT LEG EXTENSION/ARM CURL BAR PRESS BAR LEFT PEC DECK ARM RIGHT PEC DECK ARM PRESS PIN SEAT...
  • Page 4 PART LIST PART NO: DESCRIPTION Q’TY 25*50MM SQUARE END CAP 25MM ROUND END CAP 25MM ROUND BUSHING QUICK PIN OD48MM*ID13MM WASHER PIN FOR WEIGHT SATCK ADJUSTABLE POP PIN STEEL PLATE (LONG) STEEL PLATE (SHORT) OIL BUSHING PRESS BAR SHAFT M12*75MM HEX BOLT M10*125MM HEX BOLT...
  • Page 5 STEP 01 PLACE RUBBER END CAP (39) ONTO BOTH ENDS OF LEFT BASE (03) INSERT GUIDE RODS (02) TO LEFT BASE (03) WITH M10*25MM BOLT (60), M10 WASHER (72) AS SHOWN. ATTACH MAIN BASE (01) TO LEFT BASE (03) WITH M10*75MM BOLT (56), M10 WASHER (72) AND M10 NYLON NUT (68) AS SHOWN.
  • Page 6 STEP 02 ATTACH THE RUBBER DOUNT (08) ONTO THE GUIDE ROD (02). SLIDE THE WEIGHT PLATE (07) AND TOP PLATE (06) OVER GUIDE ROD (02). GROOVED SIDE OF WEIGHT PLATES SHOULD FACE DOWN INSTALL 25MM ROUND BUSHING (45) INTO THE SELECTOR SHAFT (05). WITH PIN (46) THEN ATTACH THE SELECTOR SHAFT (05) INTO THE TOP PLATE (06) AS SHOWN.
  • Page 7 STEP 03 PLACE 50*100MM SQUARE CAP (83) ONTO TOP CROSS BEAM (10). ATTACH TOP CROSS BEAM (10) ONTO THE VERTICLE BEAM (09) WITH M10*70MM BOLT (57), M10 WASHER (72) AND M10 NYLON NUT (68) AND CONNECT THE GUIDE RODS (02) TO THE TOP CROSS BEAM (10) AS SHOWN.
  • Page 8 STEP 04 PLACE 50MM SQUARE CAP (41) ONTO BOTH ENDS OF LEG EXTENSION /ARM CURL BAR (13). ATTACH SEAT SUPPORT (11) TO VERTICLE BEAM (09), WITH STEEL PLATE (50) M10*125MM BOLT (55), M10 WASHERS (72), AND M10 NYLON NUT (68). ATTACH SEAT ASSEMBLY UNIT (12) TO SEAT SUPPORT (11) AS SHOWN.
  • Page 9 STEP 05 1. PLACE 50MM SQUARE CAP (41) INTO BOTH ENDS OF PRESS BAR (14). 1. INSTALL OIL BUSHING (52) INTO THE PRESS BAR (14). 2. PLACE BUFFER (75) TO PRESS BAR (14) AS SHOWN. STEP 06 1. ATTACH PRESS BAR (14) TO TOP CROSS BEAM (10) WITH PRESS BAR SHAFT (53) AND OIL BUSHING (52) M16 WASHER (70) M16 NYLON NUT (66) AS SHOWN.
  • Page 12 CABLE ASSEMBLY START WITH WEIGHT STACK CABLE 1440MM (23) START ATTACH CABLE (23) WITH M12 BOLT AND WASHER (47) TO WEIGHT STACK FASTEN THE OTHER END UP AND OVER AROUND PULLEY NO.1, DOWN WITH CHAIN HOOK (36) AND CHAIN (27) AS SHOWN. START WITH THE TOP LAT BAR CABLE 3250MM (24) START BY THREADING THE END OF THE CABLE THE SMALL BALL OVER GET INTO PULLEY NO.2, INTO OVER PULLEY NO.3, DOWN AND AROUND PULLEY...
  • Page 13 FROM ANY OF PULLEYS WHILE YOU ARE IN USE EVERYTIME. -11-...
  • Page 14 -12-...
