Summary of Contents for KOBE ISLAND GLASS CANOPY WITH LCD SCREEN IS2436GSB

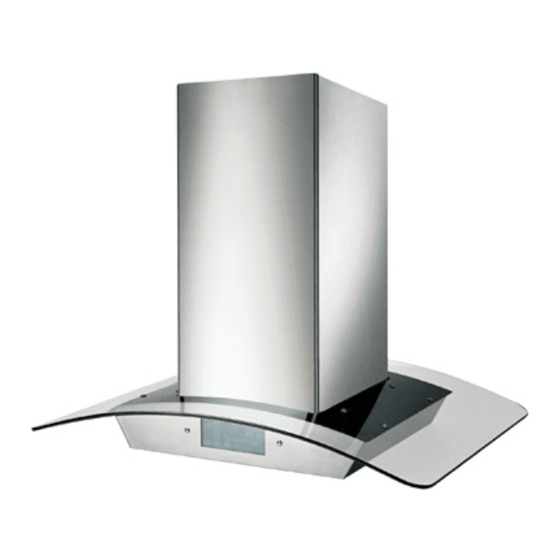

- Page 1 KOBE Brand Range Hoods Model No. IS2436GSB IS2442GSB IS-124 SERIES – 5” HEIGHT “ISLAND GLASS CANOPY WITH LCD SCREEN” INSTALLATION INSTRUCTIONS AND OPERATION MANUAL...
-
Page 2: Table Of Contents
- READ AND SAVE THESE INSTRUCTIONS - CONTENTS IMPORTANT SAFETY INSTRUCTIONS...1 COMPONENTS OF PACKAGE...3 INSTALLATION ...4 OPERATION INSTRUCTIONS...8 MAINTENANCE... 11 SPECIFICATIONS ... 13 MEASUREMENTS & DIAGRAMS ... 14 PARTS LIST ... 15 CIRCUIT DIAGRAM ... 17 TROUBLE SHOOTING ... 18 DISCLAIMER ... -
Page 3: Important Safety Instructions
KOBE RANGE HOODS authorized agents will automatically void the warranty. KOBE RANGE HOODS will not be held responsible for any damages to personal property or real estate or any bodily injuries whether caused directly or indirectly by the range hood. - Page 4 What to Do In The Event Of a Range Top Grease Fire • SMOTHER FLAMES with a tight fitting lid, cookie sheet, or metal tray, and then turn off the burner. KEEP FLAMMABLE OR COMBUSTIBLE MATERIAL AWAY FROM FLAMES. If the flames do not go out immediately, EVACUATE THE AREA AND CALL THE FIRE DEPARTMENT or 911.
-
Page 5: Components Of Package
* Attached to Hood BOX 2 OF 2 MODEL NO. IS124DC OPTIONAL RECIRCULATING KIT AVAILABLE. FOR MORE INFORMATION, PLEASE VISIT OUR WEBSITE WWW.KOBERangeHoods.comOR CONTACT KOBE RANGE HOODS AT (626) 775-8880. Telescopic Stack – 1 Blower Unit - 1 Inner Duct Cover – 1 Outer Duct Cover –... -
Page 6: Installation
INSTALLATION PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING Calculation before Installation To calculate installation, please refer to TABLE 1. (All calculation in inches.) TABLE 1 A = Height of Floor to Ceiling B = Height of Floor to Counter Top (Standard: 36”) C = Preferred Height of Counter Top to Hood Bottom (Recommended 30”... - Page 7 Preparation before Installation NOTE: TO AVOID DAMAGE TO YOUR HOOD, PREVENT DEBRIS FROM ENTERING THE VENT OPENING. • Decide the location of the venting pipe from the hood to the outside. (Figure 1) • A straight, short vent run will allow the hood to perform more efficiently.
- Page 8 Telescopic Stack Installation 6. Align the telescopic stack to the pre-drill holes on the ceiling and securely fasten to the joists and cross framing lumber with eight screws (not provided). screws are driven into center of joists and cross framing lumber for maximum support. 7.
- Page 9 Duct Cover Installation 11. Slide the inner duct cover up and secure to the telescopic stack with four (ST 3 x 15) screws (provided). Refer to Figure 7. 12. With assistance, slide the outer duct cover to the blower unit and ask assistant to hold steady until step 15 is completed.
-
Page 10: Operation Instructions
OPERATION INSTRUCTIONS LCD DISPLAY: PRESS TO TURN ON/OFF THE LCD SCREEN (When power is turned on, LCD screen will light up & remain lit until turn off. When power is turned off, LCD screen will remain lit for several seconds before turning off.) GENERAL SETUP (During menu option, if a function is not chosen within 10 seconds, the icon will stop flashing &... -
Page 11: Hood Operation
Setting Background Color 1. Press until 2. Press Setting Sound 1. Press until 2. Press to select sound. Press to mute sound. (When appears, keypad sound is ON.) HOOD OPERATION Turning Fan ON/OFF 1. Press to turn fan ON. (Each press of The screen will indicate: = QuietMode™... - Page 12 Turning ISC (Integrated Sensor Control) ON/OFF 1. Press to turn ISC ON. will indicate that the ISC system is ON. When gas, smoke, or higher than normal room temperature is detected, fan will automatically turn ON. Fan will turn to its highest speed and decrease speed until all gas and smoke are eliminated.) 2.
-
Page 13: Maintenance
MAINTENANCE SAFETY WARNING NEVER PUT YOUR HAND INTO AREA HOUSING THE FAN WHILE THE FAN IS OPERATING. Cleaning Hood Surface CAUTION NEVER USE ABRASIVE CLEANERS, PADS, OR CLOTHS. DO NOT USE PAPER TOWEL ON STAINLESS STEEL. For optimal operation, clean range hood and all baffle/spacer/filter/oil tunnel/oil container regularly. *** Regular care will help preserve the appearance of the hood. - Page 14 To Replace Light Bulb CAUTION HALOGEN LIGHT UNIT MAY BE HOT! WAIT UNTIL UNIT IS COOL. NOTE: DO NOT TOUCH HALOGEN LIGHT WITH BARE HANDS, WHICH MIGHT CAUSE OVER HEAT AND SHORTEN THE LIFT OF LIGHT BULBS. 1. Make sure all controls are OFF, and range hood is unplugged. 2.
-
Page 15: Specifications
SPECIFICATIONS BOX 1 OF 2 MODEL / SIZE BOX 2 OF 2 MODEL / SIZE COLOR CONSUMPTION / AMPERE VOLTAGE NUMBER OF MOTORS DESIGN FAN TYPE EXHAUST CONTROLS HALOGEN LIGHTS OPTIONAL ACCESSORIES (SOLD SEPARTELY) WEIGHT (lbs) SPEED Air Capacity (cfm) Sone* *One sone is equivalent to the sound of a refrigerator at 40 decibels. -
Page 16: Measurements & Diagrams
MEASUREMENTS & DIAGRAMS All ( ) measurements are in millimeter. All inch measurements are converted from millimeter. Inch measurements are estimated. ***Mounting Template (Sold Separately) -
Page 17: Parts List
PARTS LIST MODEL NO.: IS2436GSB IS2442GSB MODEL NO. IS2436GSB MODEL NO. IS2442GSB DESCRIPTION Glass Canopy Housing Connector Sensor Control Light Support Panel (Top) Light Support Panel (Bottom) Halogen Light Hood Casing LCD Screen Baffle Filter MODEL NO. IS124DC DESCRIPTION Inner Duct Cover 7”... - Page 18 RECIRCULATING KIT – ITEM NO. RD-0124 (OPTIONAL) DESCRIPTION Box Bracket ST3X10 ST3X10 7” Round Adapter Grease Filter MODEL NO.: IS2436GSB IS2442GSB BOX 1 OF 2 - GLASS CANOPY WITH LCD SCREEN BOX 2 OF 2 - DUCT COVER MODEL RECIRCULATING KIT - ITEM NO. RD-0124 (OPTIONAL) PART NO.
-
Page 19: Circuit Diagram
CIRCUIT DIAGRAM MODEL NO.: IS2436GSB IS2442GSB BLACK 120V 60Hz WHITE GREEN BROWN YELLOW BLACK MOTOR GREEN BLUE GREY 16uF/250V... -
Page 20: Trouble Shooting
TROUBLE SHOOTING Issue Possible Cause After Installation, The power is not on. both motors and lights are not The wire connection is not secure. working. The control panel and processor board wiring are disconnected. The motor transformer is defective. The control panel and processor board is defective. -
Page 21: Disclaimer
The pipe size is smaller than the suggested pipe size. Cold air is The pipe connection is not properly coming into the sealed. home. The damper is not properly installed or is missing from the installation. The damper is not installed. DISCLAIMER 1. -
Page 22: Warranty
WARRANTY KOBE Range Hoods, Inc. warrants all products manufactured or supplied by it to be free from defects in workmanship and materials. Its obligations pursuant to this warranty are limited to a period of two years from the date of purchase and to the repair or replacement at its option and subject to the terms and conditions stated below, of any component part, which its examination shall disclose to be so defective. -
Page 23: Consequential Damage
KOBE Range Hoods Agent as applicable, for any traveling expenses and any costs of transporting the range hood or parts thereof to and from the... -
Page 24: Product Registration
KOBE Range Hoods Agent or KOBE Range Hoods as applicable. Keep proof of purchase (original invoice) handy for inspection. - Page 25 _____________________________ IMPORTANT: PLEASE KEEP A COPY OF YOUR SALE RECEIPT OR INVOICE HANDY WHEN REQUESTING SERVICE.
- Page 26 Using a KOBE hood overseas is at your own risk and will void your warranty. Information subject to change without notice. VER.091209 KOBE Range Hoods 11775 Clark Street...
- Page 27 HOTTE DE CUISINIÈRE KOBE Modèles IS2436GSB IS2442GSB SÉRIE IS-124 HOTTE ÎLOT EN VERRE AVEC ÉCRAN ACL (à cristaux liquides) NOTICE D'INSTALLATION ET MODE D'EMPLOI...
- Page 28 LIRE ET CONSERVER CES INSTRUCTIONS TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ IMPORTANTES...27 CONTENU DE L'EMBALLAGE ...29 INSTALLATION ...30 MODE D'EMPLOI ...34 ENTRETIEN PRÉVENTIF ...37 SPÉCIFICATIONS...39 MESURES ET SCHÉMAS...40 LISTE DES PIÈCES...41 SCHEMA DE CABLAGE...44 TROUBLE SHOOTING...45 AVIS DE NON-RESPONSABILITÉ ...46 GARANTIE ...47 ENREGISTREMENT DE VOTRE PRODUIT...47 LIRE ATTENTIVEMENT TOUTES LES CONSIGNES...
-
Page 29: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES SVP LIRE CETTE SECTION ATTENTIVEMENT AVANT L'INSTALLATION AVERTISSEMENT – L'installation et le câblage électrique doivent être effectués par des techniciens qualifiés et en conformité avec tous les codes et toutes les normes qui s'appliquent même pour les constructions ignifugées. - Page 30 Que faire en cas d'un incendie de graisse sur la cuisinière • ÉTOUFFER LES FLAMMES à l'aide d'un couvercle hermétique, une plaque à biscuits ou un plateau métallique, puis fermer le rond ou le brûleur. GARDER LES MATÉRIAUX INFLAMMABLES OU COMBUSTIBLES LOIN DES FLAMMES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA ZONE ET APPELER LE SERVICE D'INCENDIE ou le 911.
-
Page 31: Contenu De L'emballage
• fixer à la hotte BOÎTE 2 DE 2 Modèle IS124DC Une trousse de recirculation est offerte en option. Pour de plus amples renseignements, vous adresser à KOBE RANGE HOODS au (626) 775-8880. Conduit télescopique - 1 Ventilateur - 1 Couvre-conduit intérieur - 1 Couvre-conduit extérieur - 1... -
Page 32: Installation
INSTALLATION SVP LIRE AU COMPLET AVANT L'INSTALLATION Mesures à prendre avant l'installation Calculer la longueur de l'installation à l'aide du Tableau 1 qui suit. (Toutes les mesures sont données en pouces). TABLEAU 1 A = Hauteur entre le plancher et le plafond B = Hauteur entre le plancher et le plan de travail (hauteur standard: 36 po) C = Hauteur désirée entre le plan de travail et le... - Page 33 Préparation avant l'installation NOTE: AFIN DE PRÉVENIR TOUT DOMMAGE À LA HOTTE, IL FAUT EMPÊCHER LES DÉBRIS DE PÉNÉTRER DANS L'OUVERTURE VENTILATION. • Choisir l'emplacement du conduit de ventilation de la hotte vers l'extérieur. Voir photo 1. • Un conduit court et droit permet de maximiser le rendement de la hotte.
- Page 34 Installation conduit télescopique 6. Fixer le conduit télescopique au plafond et le rattacher solidement aux solives et au cadre de bois à l'aide de 8 vis (non fournies). S'assurer que les vis pénètrent bien au centre des solives et des morceaux de bois pour offrir un soutien maximal.
-
Page 35: Consigne De Sécurité
Installation du couvre-conduit 11. Faire glisser le couvre-conduit intérieur vers le haut et le fixer solidement au conduit télescopique à l'aide de 4 vis TS 3x15 (fournies). Voir photo 7. 12. Avec l'aide d'une autre personne, faire glisser le couvre- conduit extérieur jusqu'au bloc de ventilation et demander à... -
Page 36: Mode D'emploi
MODE D'EMPLOI AFFICHAGE ACL Heure Logo KOBE Commande de son Commande de couleur Commande de détecteur intégré Commande des Commande lampes automatique APPUYER SUR POUR METTRE EN MARCHE OU ARRÊTER LA HOTTE (Lorsque l’unité est en marche l’écran ACL s’Allumera jusqu’à ce que l’appareil soit arrêté. L’écran ACL demeurera allumé... - Page 37 • Réglage de la couleur de fond 1. Appuyer sur jusqu'à ce que 2. Appuyer sur • Réglage de la tonalité (son) 1. Appuyer sur jusqu'à ce que 2. Appuyer sur pour sélectionner la tonalité. Appuyer sur pour enlever la tonalité. (Lorsque apparaît, la tonalité...
- Page 38 • Mise en marche du détecteur intégré 1. Appuyer sur pour mettre en marche le détecteur intégré. :L'icône ISC indiquera que le détecteur intégré est en fonction. Lorsque des émanations de gaz, de la fumée ou des températures ambiantes plus élevées que la normale sont détectées, le ventilateur se met en marche automatiquement.
-
Page 39: Entretien Préventif
ENTRETIEN PRÉVENTIF Pour favoriser un rendement optimal, nettoyer régulièrement les surfaces de la hotte et les filtres déflecteurs. Nettoyage des surfaces de la hotte AVERTISSEMENT: NE JAMAIS EMPLOYER DE NETTOYANTS ABRASIFS, DE LAINES À RÉCURER OU DE TISSUS ABRASIFS. Un entretien fréquent aidera à conserver une belle apparence à la hotte. Utiliser seulement du savon doux ou du détergent. - Page 40 Remplacement d'une ampoule AVERTISSEMENT LA LAMPE HALOGÈNE PEUT ÊTRE BRÛLANTE! ATTENDRE QU'ELLE SE REFROIDISSE. Boitier de la Plaque de verre lampe 1. S'assurer que toutes les commandes sont en mode ARRÊT et que la hotte de cuisinière est débranchée. 2. Glisser le tournevis à tête plate dans l'espace entre la plaque de verre et le boîtier de la lampe. 3.
-
Page 41: Spécifications
SPÉCIFICATIONS BOÎTE 1 DE 2 MODÈLE / FORMAT IS2436GSB - 36 po IS2442GSB - 42 po BOÎTE 2 DE 2 IS124DC - Couvre-conduit avec ventilateur pour plafond de 8 pi à 10 COULEUR Acier inoxydable de qualité commerciale n CONSOMMATION/AMPÈRE 240 W - 2,0 A VOLTAGE 120 V - 60 Hz... -
Page 42: Mesures Et Schémas
MESURES ET SCHÉMAS Toutes les mesures entre parenthèses sont en millimètres. Toutes les mesures en pouces sont converties à partir de millimètres. Les mesures en pouces sont estimées. Couvre conduit intérieur Couvre conduit extérieur Patron de montage Devant de la Système de recirculation (Vendu séparément) Couvre conduit Conduit... -
Page 43: Liste Des Pièces
LISTE DES PIÈCES Modèles: IS2436GSB IS2442GSB de modèle IS2436GSB de modèle IS2442GSB DESCRIPTION Couvercle en verre Raccord de caisson Commande de détecteur Panneau de soutien - lampe (supérieur) Panneau de soutien - lampe (inférieur) Lampe halogène Boîtier - lampe halogène Ampoule - lampe halogène Plaque de verre - lampe halogène Caisson de hotte... - Page 44 Filtre à graisse RD-0007-01...
- Page 45 Modèles: IS2436GSB IS2442GSB BOÎTE 1 DE 2 - HOTTE EN VERRE AVEC ÉCRAN ACL Boite 1 de 2 : Hotte de verre avec écran ACL BOÎTE 2 DE 2 - COUVRE-CONDUIT TROUSSE DE RECIRCULATION D'ARTICLE RD-0124...
-
Page 46: Schema De Cablage
SCHEMA DE CABLAGE Modèles: IS2436GSB IS2442GSB... -
Page 47: Trouble Shooting
TROUBLE SHOOTING Problème Cause probable Après Pas d’alimentation électrique. Assurez- l’installation, vous que le disjoncteur et que les deux l’alimentation électrique moteurs et soient en marche. les lumières ne Le câblage n’est pas bien installé. fonctionnent Le câblage du panneau de commande et pas. -
Page 48: Avis De Non-Responsabilité
AVIS DE NON-RESPONSABILITÉ INSPECTER ATTENTIVEMENT TOUS LES ARTICLES POUR DÉCELER TOUT DOMMAGE, S'IL Y A LIEU, AVANT D'ACCEPTER LA LIVRAISON. NOTER TOUT DOMMAGE SUR LA FACTURE DE TRANSPORT OU LE CONNAISSEMENT. EXIGER LE NOM ET LA SIGNATURE DE L'EMPLOYÉ DU TRANSPORTEUR ET CONSERVER UNE COPIE COMME PIÈCE JUSTIFICATIVE DE LA RÉCLAMATION. -
Page 49: Garantie
GARANTIE Tous les produits fabriqués ou fournis par KOBE Range Hoods sont garantis contre tout défaut de fabrication et de matière première. Les obligations du fabricant dans le cadre de la présente garantie sont limitées à une période de deux (2) ans à partir de la date d'achat et à la réparation ou au remplacement, à... - Page 50 à l'extérieur du territoire de ventes principal du détaillant ou du territoire de service de l'agent autorisé de KOBE Range Hoods le plus près, selon le cas, de tous les frais de déplacement et de tous les frais de transport de la hotte ou de pièces de celle- ci jusqu'au détaillant ou au technicien de service (aller-retour).
-
Page 51: Enregistrement De Votre Produit
Cet appareil a été fabriqué, testé, et inspecté selon les normes requises par KOBE ® Range Hoods Inc. SVP ENVOYER PAR COURRIER VOTRE CARTE D'ENREGISTREMENT DE GARANTIE AINSI QU’UNE PREUVE D’ACHAT À : KOBE Range Hoods Warranty Registration 11775 Clark Street Arcadia, CA 91006 U.S.A. - Page 52 électrique peut ne pas être compatible et peut enfreindre le code d’électricité de ce pays. Utiliser une hotte KOBE outremer est à vos propres risques et annulera la garantie. Information subject to change without notice. VER.091209 KOBE Range Hoods 11775 Clark St.
-
Page 53: Instrucciones De Instalación
Campana de Extracción KOBE Modelo No. IS2436GSB IS2442GSB SERIE IS-124 – 5” DE ALTURA “CAMPANA DE ISLA CON TOLDO DE VIDRIO Y PANTALLA LCD” INSTRUCCIONES DE INSTALACIÓN Y MANUAL DE OPERACIÓN... - Page 54 - LEA Y CONSERVE ESTAS INSTRUCCIONES - ÍNDICE INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...51 COMPONENTES DEL PAQUETE ...52 INSTRUCCIONES DE OPERACIÓN...58 MANTENIMIENTO...61 ESPECIFICACIONES ...63 MEDIDAS Y DIAGRAMAS ...64 LISTADO DE PIEZAS...65 DIAGRAMA DE CIRCUITO...67 INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...68 CLÁUSULA DE EXENCIÓN ...69 GARANTĺA...70 REGISTRO DEL PRODUCTO...72 - LEA CUIDADOSAMENTE TODAS LAS INSTRUCCIONES ANTES DE...
-
Page 55: Instrucciones Importantes De Seguridad
KOBE RANGE HOODS anulará la garantía automáticamente. KOBE RANGE HOODS no se hará responsable por cualquier daño a la propiedad personal o inmobiliario ni por las lesiones físicas que se hayan causado ya sea directa o indirectamente por la campana de extracción. - Page 56 Qué Hacer en Caso de un Incendio Causado por la Grasa Acumulada en las Hornillas de la Estufa • SOFOQUE LAS LLAMAS con una tapadera, una bandeja para hornear galletas o una bandeja de metal que quede bien ajustada y luego apague la hornilla. MANTENGA TODO EL MATERIAL INFLAMABLE O COMBUSTIBLE LEJOS DE LAS LLAMAS.
-
Page 57: Componentes Del Paquete
COMPONENT ES DEL PAQUET E (Debe conservar todo el material en caso de devolverlo o solicitar un reembolso) CAJA 1 DE 2 MODELO NO. IS2436GSB MODELO NO. IS2442GSB Toldo de Vidrio con Pantalla LCD – 1 Filtro Deflector – 2 Tarjeta de Registro para Garantía –... -
Page 58: Instalación
INSTALACIÓN POR FAVOR, LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE CONTINUAR Cálculo antes de la Instalación Para realizar el cálculo para la instalación, por favor consulte la TABLA 1. (Todos los cálculos están hechos en pulgadas). TABLA 1 A = Altura del Piso al Techo B = Altura del Piso a la Superficie del Mostrador (Estándar: 36”) C = Altura Preferida de la Superficie del... - Page 59 Preparación antes de la Instalación NOTA: PARA EVITAR CAUSAR DAÑOS A SU CAMPANA, EVITE QUE DESECHOS PENETREN EN LA RENDIJA DE VENTILACIÓN • Decida la ubicación para colocar el conducto de ventilación de la campana hacia el exterior. Consulte la Figura 1. •...
- Page 60 Instalación de la Chimenea Telescópica 6. Alinee la chimenea telescópica con los agujeros preperforados en el techo y asegure las vigas y la madera de entramado con ocho tronillos (no incluidos). Asegúrese que los tornillos sean insertados al centro de las vigas y la madera de entramado para mayor soporte.
- Page 61 Instalación de la Cubierta de Conductos 11. Deslice la cubierta de conductos interna hacia arriba y asegúrela a la chimenea telescópica con cuatro tornillos (ST 3 x 15) (incluidos). Refiérase a la Figura 7. 12. Con la ayuda de alguien, deslice la cubierta de conductos externa en la unidad del ventilador y pida a su asistente que la sostenga firmemente hasta que el paso 15 se haya completado.
-
Page 62: Instrucciones De Operación
INSTRUCCIONES DE OPERACIÓN PANTALLA LCD: LOGOTIPO KOBE INDICADOR DE SONIDO INDICADOR DE COLOR CONTROL DE SENSOR INTEGRADO CONTROL DE LUZ CONTROL AUTO ENCENDIDO/APAGADO PRESIONE PARA ENCENDER/APAGAR LA PANTALLA LCD (Cuando la energía está encendida, la pantalla LCD se iluminará y permanecerá encendida hasta que sea apagada. -
Page 63: Funcionamiento De La Campana
Para Configurar el Color de Fondo 3. Presione hasta que 4. Presione Para Configurar el Sonido 3. Presione hasta que 4. Presione para seleccionar el sonido. Presione para enmudecer el sonido. (Cuando aparezca FUNCIONAMIENTO DE LA CAMPANA ENCENDIENDO/APAGANDO el Ventilador 3. - Page 64 ENCENDIDO/APAGADO de el Control de Sensor Integrado (ISC Integrated Sensor Control) 3. Presione para ENCENDER el Control de Sensor Integrado (ISC). indicará que el sistema de ISC está ENCENDIDO. Cuando el gas, humo, o la temperatura mayor de lo normal sea detectada, el ventilador se ENCENDERÁ automáticamente.
-
Page 65: Mantenimiento
MANT ENIMIENTO ADVERTENCIA DE SEGURIDAD NUNCA COLOQUE SUS MANOS DENTRO DE LA CAJA DEL VENTILADOR MIENTRAS ÉSTE SE ENCUENTRE FUNCIONADO. Limpieza de la Superficie de la Campana PRECAUCIÓN: NUNCA UTILICE ABRASIVOS. NO UTILICE TOALLAS DE PAPEL SOBRE EL ACERO INOXIDABLE. Para funcionamiento óptimo,... - Page 66 Para Reemplazar el Foco PRECAUCIÓN: ¡LA UNIDAD DE LA LÁMPARA DE HALÓGENO PODRÍA ESTAR CALIENTE! ESPERE HASTA QUE SE ENFRÍE NOTA: NO TOQUE LA LÁMPARA DE HALÓGENO CON LAS MANOS DESPROTEGIDAS, PUES PODRÍA CAUSAR SOBRECALENTAMIENTO Y REDUCIR EL TIEMPO DE VIDA DE LOS FOCOS. Cubierta de Carcasa Vidrio de la...
-
Page 67: Especificaciones
ESPECIFIC ACIONES CAJA 1 DE 2 MODELO / TAMAÑO CAJA 2 DE 2 MODELO / TAMAÑO COLOR CONSUMO / AMPERAJE VOLTAJE NÚMERO DE MOTORES DISEÑO TIPO DE VENTILADOR ESCAPE CONTROLES LÁMPARAS DE HALÓGENO ACCESORIOS OPCIONALES (SE VENDEN POR SEPARADO) PESO (lbs) VELOCIDAD Capacidad de Aire (cfm) Sonio*... -
Page 68: Medidas Y Diagramas
MEDIDAS Y DI AGRAM AS ♦Todas las medidas en ( ) están en milímetros. ♦Todas las medidas en pulgadas han sido convertidas de milímetros. Las medidas en pulgadas son medidas aproximadas. ***Plantilla de Montaje Cubierta de Conductos Interna Cubierta de Conductos Dimensión Frente de la Campana... -
Page 69: Listado De Piezas
LISTADO DE PIEZAS MODELO IS2436GSB NO.: IS2442GSB MODELO NO. IS2436GSB MODELO NO. IS2442GSB DESCRIPCIÓN Toldo de Vidrio Conector de la Carcasa Control de Sensor Panel de Soporte de Luz (Arriba) Panel de Soporte de Luz (Inferior) Lámpara de Halógeno Carcasa de la Campana Pantalla LCD Filtro Deflector MODELO NO. - Page 70 MODELO IS2436GSB NO.: IS2442GSB BOX 1 OF 2 - GLASS CANOPY WITH LCD SCREEN CAJA 1 DE 2 – TOLDO DE VIDRIO CON PANTALLA LCD CAJA 2 DE 2 – CUBIERTA DE CONDUCTOS BOX 2 OF 2 - DUCT COVER KIT DE RECIRCULACIÓN –...
-
Page 71: Diagrama De Circuito
DIAGRAM A DE CIRCUITO MODELO IS2436GSB NO.: IS2442GSB NEGRO 120V 60Hz BLANCO VERDE CAFÉ ROJO AMARILLO NEGRO MOTOR GREEN VERDE AZUL GRIS 16uF/250V... -
Page 72: Instrucciones Importantes De Seguridad
INSTRUCCIONES IMPORTANT ES DE SEGURIDAD Problema Posible Causa Después de la No está encendido. Instalación, ninguno de los motores ni las luces están La conexión de cables no está bien funcionando. sujeta. El cableado del panel de control y la placa de procesador está... -
Page 73: Cláusula De Exención
CLÁ USULA DE EXENCIÓN INSPECCIONE CUIDADOSAMENTE TODOS LOS ARTÍCULOS VERIFICANDO QUE NO EXISTAN DAÑOS ANTES DE ACEPTAR LA ENTREGA. ANOTE CUALQUIER DAÑO EN LA FACTURA DE TRANSPORTE O EN EL RECIBO. PIDA EL NOMBRE Y FIRMA DEL AGENTE DE TRANSPORTE Y CONSERVE UNA COPIA PARA RESPALDAR SU RECLAMO. Al momento de aceptar los artículos, el propietario asume la responsabilidad de que lleguen de manera segura. -
Page 74: Garantĺa
(o reemplazada a nuestra discreción) sin costo alguno por parte de un Agente autorizado de KOBE Range Hoods o KOBE Range Hoods según corresponda. Tenga a la mano un comprobante de compra (o la factura original) para su verificación. - Page 75 Agente autorizado de KOBE Range Hoods más cercano según corresponda, así como de cualquier gasto de viaje y cualquier costo de transporte de la campana de extracción y piezas desde y hacia el concesionario y Agente de Servicio.
-
Page 76: Registro Del Producto
Agente autorizado de KOBE Range Hoods o KOBE Range Hoods según corresponda. Tenga a la mano un comprobante de compra (factura original) para su verificación. - Page 77 Utilizar una campana KOBE en el extranjero será a su propio riesgo y anulará la garantía. Information subject to change without notice. VER.091209 KOBE Range Hoods 11775 Clark Street Arcadia, CA 91006, U.S.A.
