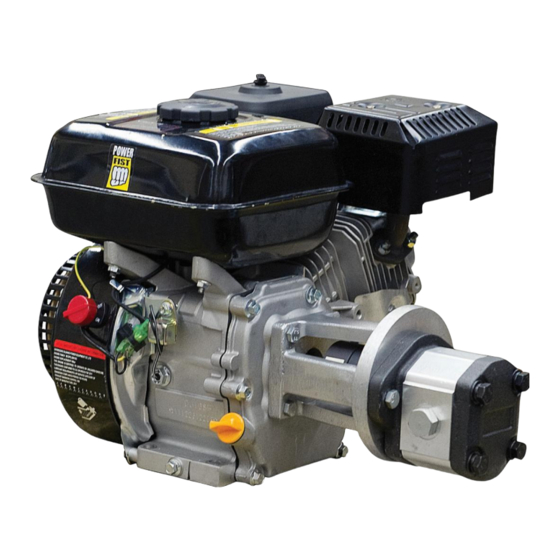

- Page 1 8458085 6.5 HP Single Stage Hydraulic Power Unit User Manual Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8458085 6.5 HP Single Stage Hydraulic Power Unit TABLE OF CONTENTS Specifications Functions Important Safety Precaution Specific Safety Precaution Assembly Instructions Installation Guidelines Maintenance Parts Breakdown Parts List Optional High Volume Low Pressure Pump SPECIFICATIONS Pump Hydro-Tek Single Stage Pump Volume @ Max Pressure 2.95 gpm @ 2250 psi...
- Page 3 8458085 6.5 HP Single Stage Hydraulic Power Unit FUNCTIONS The single stage hydraulic power unit is suitable for wide range of mobile and industrial systems. Typical application includes scissor lifts, material handling, security equipment, backhoe system and various industrial machinery. Some of the features...
- Page 4 8458085 6.5 HP Single Stage Hydraulic Power Unit Personal Precautions Control the tool, personal movement and work environment to avoid personal injury or damage to the equipment. 1. Keep articles of clothing, jewelry, hair, etc. away from moving parts to avoid entanglement with the moving parts.
- Page 5 8458085 6.5 HP Single Stage Hydraulic Power Unit INSTALLATION GUIDELINES This power Unit consists of a hydraulic pump and gas engine. For safe and optimum performance please consult a trained individual for correct system design. Please call any of ours stores or 1-800-665-8685 if you require any technical assistance.
- Page 6 8458085 6.5 HP Single Stage Hydraulic Power Unit MAINTENANCE 1. A l w a y s m aintain the hydraulic equipment. Equipment in good condition is efficient, easier to control and will have fewer problems. 2. Inspect the equipment components periodically. Replace damaged or worn components.
- Page 7 8458085 6.5 HP Single Stage Hydraulic Power Unit PARTS BREAKDOWN Parts List Item No. Description 10002753 ENGINE 10007401 PUMP 10004871 BOLT .375 UNC X 1.25 LG 9853359 LOCK WASHER .375 PTD 3840550 PUMP COUPLER 3840659 COUPLING SPIDER 3840592 ENGINE COUPLER...
- Page 8 8458085 6.5 HP Single Stage Hydraulic Power Unit OPTIONAL HIGH VOLUME LOW PRESSURE PUMP Hydro-Tek high volume low pressure, 1000 psi pumps available at your nearest PrincessAuto store. Look for Hydro-tek 6.65 GPM pump. To replace the pump on the unit, follow these steps: 1.
- Page 11 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique Manuel de l’utilisateur Nous vous recommandons de lire et de comprendre toutes les instructions avant d’utiliser cet appareil. Conservez ce manuel en guise de référence future.
- Page 12 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique TABLE DES MATIÈRES Spécifications Fonctions Consignes de sécurité importantes Consignes de sécurité particulières Instructions d’assemblage Directives d’installation Entretien Répartition des pièces Liste des pièces Pompe à basse pression à volume élevé en option SPÉCIFICATIONS Pompe...
- Page 13 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique FONCTIONS Le groupe motopropulseur hydraulique à étage unique convient à un vaste éventail de systèmes mobiles et industriels. Les utilisations types comprennent les tables élévatrices à ciseau, la manutention des matériaux, l’équipement de sécurité, le système de rétro- caveuse et des machineries industrielles variées.
- Page 14 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles pour éviter qu’ils ne soient entraînés par celles-ci. N’utilisez pas d’outils/d’appareil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments.
- Page 15 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique DIRECTIVES D’INSTALLATION Ce groupe motopropulseur comprend une pompe hydraulique et un moteur à essence. Nous vous recommandons de consulter un individu formé afin de connaître la conception exacte du système pour ainsi assurer un rendement sécuritaire et optimal. Communiquez avec un de nos magasins ou composez le 1-800-665-8685 si vous avez besoin d’aide technique.
- Page 16 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique ENTRETIEN 1. Entretenez toujours l’équipement hydraulique. Un équipement en bon état est efficace et plus facile à utiliser, sans compter qu’il présentera moins de problèmes. 2. Inspectez régulièrement les composants de l’équipement. Remplacez tout composant usé...
- Page 17 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique RÉPARTITION DES PIÈCES Liste des pièces d’article Description Qté 10002753 MOTEUR 10007401 POMPE 10004871 BOULON HEXAGONAL – 0,375 UNC x 1,25 9853359 RONDELLE-FREIN 0,375 PTD 3840550 RACCORD DE POMPE 3840659 CROISILLON DE RACCORDEMENT 3840592 RACCORD DE MOTEUR...
- Page 18 8458085 Groupe motopropulseur hydraulique de 6,5 hp à étage unique POMPE À BASSE PRESSION À VOLUME ÉLEVÉ EN OPTION Des pompes à basse pression à volume élevé Hydro-Tek de 1 000 lb/po² sont disponibles dans votre magasin Princess Auto le plus près. Cherchez la pompe Hydro-Tek de 6,65 gal/min.
