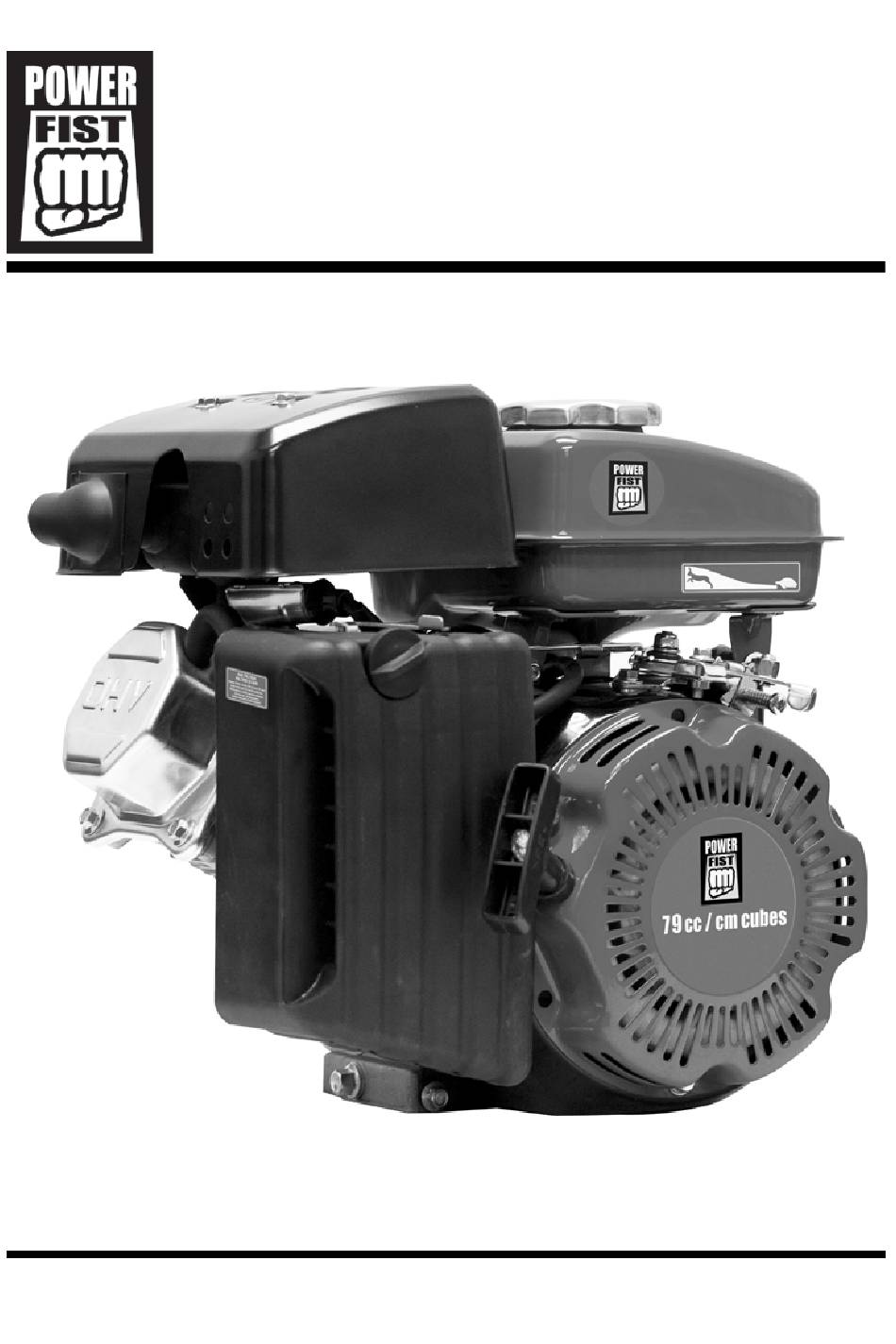

- Page 1 V 4.0 8638025 79cc OHV Gas Engine User Manual Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8638025 79cc OHV Gas Engine V 4.0 79cc OHV Gas Engine SPECIFICATIONS Engine Displacement 79cc Start Type Pull Torque 4.5 ft-lb Shaft Length 2.4 in. Shaft Diameter 5/8 in. Shaft Rotation (From PTO Shaft Side) Counterclockwise Shaft End Tapped [Diameter (in) / Threads Per Inch]...
- Page 3 79cc OHV Gas Engine 8638025 INTRODUCTION The 79cc OHV gas engine is ideal for small commercial or agricultural applications. The engine has an overhead valve design and electronic ignition for easy starts, increased power, plus better fuel economy. It meets all Environmental Protection Agency (EPA) Guidelines.
- Page 4 8638025 79cc OHV Gas Engine V 4.0 Store unused tools properly in a safe and dry location to prevent rust or damage. Lock tools away and keep out of the reach of children. Do not install or use the engine in the presence of flammable gases, dust or liquids.
- Page 5 V 4.0 79cc OHV Gas Engine 8638025 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the engine safety rules. If you use this engine unsafely or incorrectly, you can suffer serious personal injury.
- Page 6 8638025 79cc OHV Gas Engine V 4.0 1. Headache 4. Weakness 7. Blurred Vision 2. Confusion 5. Chest Pain 8. Nausea and vomiting 3. Shortness of breath 6. Dizziness 9. Unconsciousness UNPACKING WARNING! Do not operate the engine if any part is missing. Replace the missing part before operating.
- Page 7 V 4.0 79cc OHV Gas Engine 8638025 ASSEMBLY & INSTALLATION The engine comes assembled. The engine is not shipped with oil. Starting the engine without oil will damage the engine beyond repair. Add oil per the maintenance instructions. Check that the filter is in place. See Maintenance –...
- Page 8 8638025 79cc OHV Gas Engine V 4.0 10. Check the equipment powered by this engine. 11. Review the instructions provided with the equipment powered by this engine for precautions and procedures that should be followed before starting the engine. STARTING THE ENGINE WARNING! Direct-coupled equipment components such as, but not limited to, blades, impellers, pulleys, sprockets, etc., must be securely attached before...
- Page 9 V 4.0 79cc OHV Gas Engine 8638025 DURING NORMAL USE Stop the engine by following this procedure: 1. Move the throttle lever (I) to the MIN. position. 2. Turn the engine switch (J) to the OFF position. 3. Move the choke lever (C) to the OPEN position.
- Page 10 8638025 79cc OHV Gas Engine V 4.0 Regular Service Period * Performed at every indicated month or operating hour interval, whichever comes first. Engine Oil Check Change Air Cleaner Check Clean X ** Spark Plug Clean / Adjust Replace Idle Speed...
- Page 11 V 4.0 79cc OHV Gas Engine 8638025 Store fuel out of direct sunlight in a cool and dry location. Inspect container for fuel leaks. Replace any container that leaks. You may occasionally hear a light spark knock or pinging (metallic rapping noise) while the engine is operating under heavy loads.
- Page 12 8638025 79cc OHV Gas Engine V 4.0 ENGINE OIL NOTICE! Engine oil is a major factor affecting engine performance and service life. Non-detergent and 2-stroke engine oils will damage a 4-stroke engine and are not recommended. High-quality detergent engine oils are acceptable if the (API) performance rating is SF, SG, SH, SJ or higher.
- Page 13 V 4.0 79cc OHV Gas Engine 8638025 Remove the dipstick and check that the oil is between the Full and Fill marks. Add or drain oil based on the measurement. Reinsert the dipstick and either press firmly to hold in place or screw the...
- Page 14 8638025 79cc OHV Gas Engine V 4.0 CARBURETOR ADJUSTMENT Never make adjustments to the carburetor. The carburetor was set at the factory to operate efficiently under most conditions. Only a qualified service technician should adjust the carburetor if it is required.
- Page 15 V 4.0 79cc OHV Gas Engine 8638025 Hard starting or stalling after starting. Rough idle. Misfiring or backfiring under load. Afterburning (backfiring) Black exhaust smoke or high fuel consumption REPLACEMENT PARTS The emission control systems on your engine were designed, built and certified to conform to Canadian emission regulations.
- Page 16 8638025 79cc OHV Gas Engine V 4.0 NOTICE! Do not use a flammable solvent to clean the foam filter. The solvent may dissolve or clog the filter. Allow air filter to dry. Dip the filter into clean engine oil and squeeze out excess. The engine may produce smoke when started for the first time after the filter is replaced.
- Page 17 V 4.0 79cc OHV Gas Engine 8638025 CLEANING WARNING! Use only a nonflammable solvent, not gasoline, to clean engine parts. Keep all sources of ignition away from fuel related parts. Fumes are flammable and may catch fire, causing a burn injury.
- Page 18 8638025 79cc OHV Gas Engine V 4.0 • Pull starter rope slowly 8-10 times to properly coat the cylinder bore and piston for storage. Replace spark plug and tighten. Any residual oil will burn off in subsequent starts. This may result in white smoke emission from muffler.
- Page 19 V 4.0 79cc OHV Gas Engine 8638025 that gasoline in your engine deteriorates during storage, you may need to have the carburetor and other fuel system components serviced or replaced. The length of time that gasoline can be left in your fuel tank and carburetor without causing functional problems will vary with factors such as gasoline blend, storage temperatures and the amount of fuel in the tank.
- Page 20 8638025 79cc OHV Gas Engine V 4.0 Keep the engine level when transporting to reduce the possibility of fuel leakage. Turn the choke lever to the OPEN position. TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the engine does not function properly or parts are missing.
