Bpt Mitho Manual For Installation And Use
Hide thumbs
Also See for Mitho:
- User manual (36 pages) ,
- Technical manual (24 pages) ,
- Installation instructions manual (20 pages)
Subscribe to Our Youtube Channel
Related Manuals for Bpt Mitho
Summary of Contents for Bpt Mitho
- Page 1 Manuale di installazione ed utilizzo Guide for installation and use 24801600 – 24-05-10...
-
Page 3: Table Of Contents
INDICE AVVERTENZE ................Pag. INSTALLAZIONE E MESSA IN SERVIZIO ASSEMBLAGGIO . -
Page 4: Avvertenze
Installazione e messa in servizio AVVERTENZE Le informazioni pubblicate nel presente manuale contengono diritti di Bpt S.p.a. o dei suoi fornitori e non possono essere riprodotte in qualsiasi maniera né trasmesse ad altri. Le informazioni contenute nel presente manuale sono soggette a modifiche senza preavviso. - Page 5 Installazione e messa in servizio Installazione e messa in servizio...
-
Page 6: Installazione E Messa In Servizio Assemblaggio
Installazione e messa in servizio ASSEMBLAGGIO Rimuovere il supporto metallico dall’apparec- chio facendolo scorrere su di esso dopo aver premuto il pulsante 1 (fig. 1). Fissare il supporto me- tallico al corpo del pie- distallo mediante le viti in dotazione (fig. 2). Inserire i morsetti pre- cablati negli appositi al- loggiamenti (fig. -
Page 7: Inserimento/Rimozione Della Scheda Micro Sd
Installazione e messa in servizio ASSEMBLAGGIO Inserimento/rimozione della scheda MICRO SD ATTENZIONE Prima di inserire o togliere la MICRO SD, togliere l’alimenta- zione al videotermi- nale rimuovendo le morsettiere M1 e M2. Funzione del ponticello SW4 (Resistenza di chiusura) L’apparecchio dispone di un ponticello SW4, per l’impedenza di chiusura di fine linea dell’impianto di videocitofonia. -
Page 8: Cablaggio Delle Prese Rj 45
Installazione e messa in servizio ASSEMBLAGGIO Cablaggio delle prese RJ 45 Presa RJ 45 Presa RJ 45 Cosa connettere Cosa connettere ai morsetti della presa ai morsetti della presa Linea B Liberi Alimentazione locale Alimentazione locale Chiamata dal pianerottolo Ingresso Allarme Comune Alimentazione locale Alimentazione locale Libero... -
Page 9: Manuale Per L'utente
Manuale per l’Utente Manuale per l’Utente... -
Page 10: Informazioni Generali

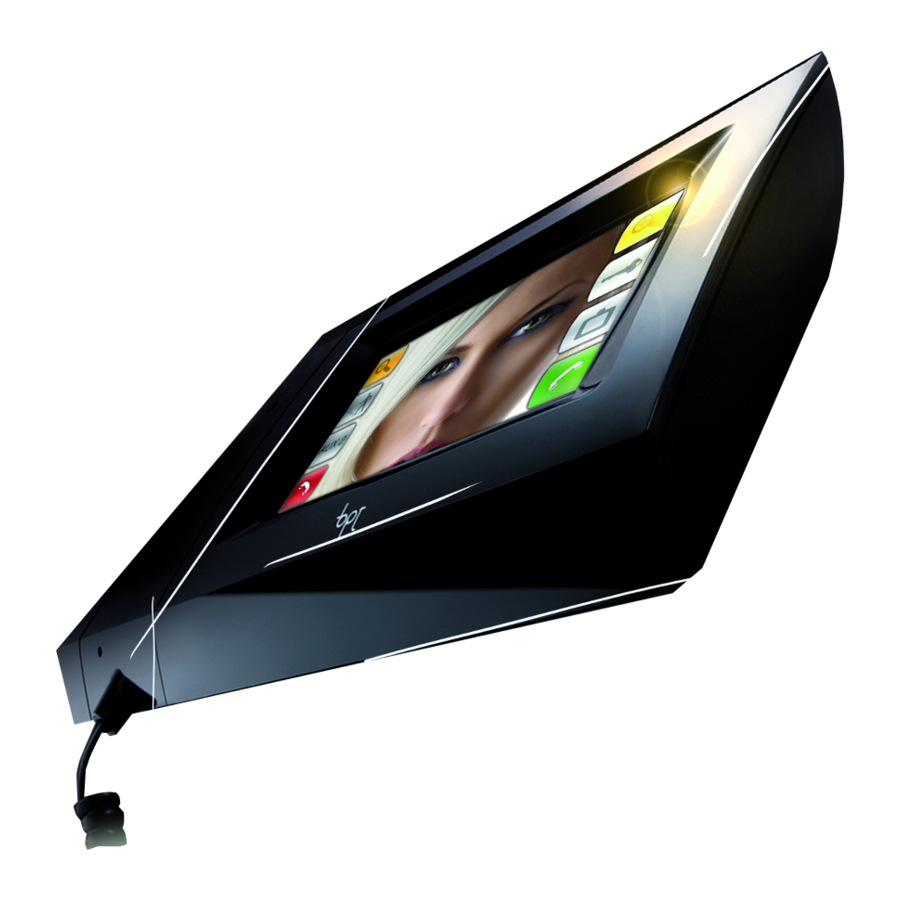

Manuale per l’Utente INFORMAZIONI GENERALI Caratteristiche tecniche 203,5 1 – Altoparlante (vivavoce) 2 – Cornetta 3 – Microfono 4 – Display 16:9 touch screen 4,3” 5 – Alloggiamento penna per touch screen 6 – Prese RJ45 Nota: Dopo 5 minuti di permanenza inattiva in una qualunque schermata il terminale ritornerà automaticamente alla schermata di apertura e la luminosità... -
Page 11: Principali Funzioni Associate Alle Icone Della Schermata Di Apertura
Principali funzioni associate alle icone della schermata di apertura La schermata di apertura permette di accedere rapidamente ed in maniera intuitiva a tutte le funzioni gestibili dal terminale Mitho SB e di avere un immediato feed back degli eventi che interessano il sistema. Menù principale... -
Page 12: Funzioni Videocitofoniche Di Portineria
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Funzioni base Consultare l’elenco utenti utenti esterno Premere il pulsante per accedere all’elenco utenti. messaggi chiamate segreteria setup Per trovare l’utente desiderato, scorrere l’elenco utilizzando i pulsanti oppure premere il pul- sante per ottenere una schermata con l’elenco completo degli utenti suddivisi in raggruppamenti alfabetici (funzione molto utile in impianti con ele- vato numero di utenti). -
Page 13: Aggiungere Utenti All'elenco Dei Preferiti
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Aggiungere utenti all’elenco dei preferiti Premere il pulsante per accedere all’elenco degli utenti preferiti. utenti esterno messaggi chiamate Nota: segreteria setup Al primo accesso l’elenco risulterà vuoto. Premere il pulsante per visualizzare l’elenco completo degli utenti. -
Page 14: Inoltrare Una Chiamata
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Inoltrare una chiamata Selezionare l’utente desiderato dall’elenco generale o da quello dei preferiti per avviare immediatamen- te la chiamata. - - - - > - - - - Chiamata in corso < - - - - - - - > Comunicazione stabilita utenti esterno messaggi... -
Page 15: Rispondere Ad Una Chiamata
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Rispondere ad una chiamata In caso di chiamata, la schermata principale viene automaticamente sostituita dalla schermata che mostra l’immagine del chiamante ripreso dal posto videocitofonico esterno. Premere il pulsante per rifiutare la chiamata. Per rispondere alla chiamata sollevare il ricevitore oppure premere il pulsante per attivare la mo-... -
Page 16: Inoltrare Una Chiamata Ad Un Interno
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Inoltrare una chiamata ad un interno Dopo aver risposto ad una chiamata, premere il pulsante per accedere all’elenco utenti; ricercare l’utente desiderato e inoltrare la chiamata. Una volta stabilita la comunicazione con l’utente desiderato e verificata la sua disponibilità... -
Page 17: Chiamate Al Portiere
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Chiamate al Portiere Gli utenti possono chiedere di essere contattati dal Portiere inviando una chiamata. utenti esterno La presenza di chiamate è evidenziata dal lampeg- gio dell’icona 1; premere l’icona per accedere messaggi chiamate all’elenco chiamate. -
Page 18: La Segreteria Videocitofonica
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA La segreteria videocitofonica Mitho SB consente di registrare un messaggio che può venire riprodotto dal posto esterno in caso di utenti esterno assenza del portiere. Il chiamante, in risposta, potrà lasciare un videomes-... -
Page 19: Consultare La Segreteria Videocitofonica
Manuale per l’Utente FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Consultare la segreteria videocitofonica La presenza di messaggi videocitofonici non letti in segreteria è rivelata dall’icona lampeggiante utenti esterno sulla schermata principale. messaggi chiamate segreteria setup Selezionare l’icona per accedere all’elenco dei messaggi registrati in ordine cronologico, partendo dal più... -
Page 20: Setup Dispositivo
Dalla schermata principale, premere sull’icona “se- tup” 1. utenti esterno messaggi chiamate segreteria setup Il menù “setup” raccoglie tutte le impostazioni di base del terminale Mitho SB. melodie sveglia data/ora timers citofonia tecnico Scegliere una melodia per le chiamate Premendo sul pulsante “melodie” si accede alla... -
Page 21: Regolare Numero E Pausa Degli Squilli
Manuale per l’Utente SETUP DISPOSITIVO Premendo il pulsante “TONI” è possibile attiva- re/disattivare il suono associato alla pressione dei pulsanti e regolarne il volume con le frecce poste sulla parte superiore della finestra. ESTERNO SVEGLIA PIANEROT. TONI Regolare numero e pausa degli squilli Numero di squilli e pausa tra gli stessi possono venire modificati sulle suonerie che presentano ESTERNO... -
Page 22: Regolare Data E Ora Del Terminale
Manuale per l’Utente SETUP DISPOSITIVO Regolare Data e Ora del Terminale Premere sul pulsante “data/ora”. Per impostare l’ora esatta selezionare il pulsante e premere il pulsante “SET”. Sulla tastiera che appare, digitare l’ora esatta e premere “OK”. Per impostare giorno, mese, anno corrente sele- zionare il pulsante e premere il pulsante “SET”. -
Page 23: Setup Citofonia
Manuale per l’Utente SETUP DISPOSITIVO Setup Citofonia Premere sul pulsante “citofonia”. La schermata che appare, contenente i comandi necessari per registrare e riascoltare il messaggio da lasciare in segreteria. Vedi capitolo “La segreteria Videocitofonica” Funzione Sveglia Selezionare l’icona “sveglia”. Per impostare l’ora di sveglia selezionare il pulsante e premere il pulsante “SET”. -
Page 24: Timer
Manuale per l’Utente SETUP DISPOSITIVO Timer Il menù “timer” consente di programmare 4 fasce lun mar mer gio ven sab dom orarie giornaliere, nel corso delle quali il centralino di portineria viene attivato automaticamente per intercettare le chiamate. Premere su uno dei 4 pulsanti che rappresentano le fasce orarie per iniziare la programmazione. -
Page 25: Setup Tecnico
Manuale per l’Utente SETUP DISPOSITIVO Intercettazione chiamate NON attiva Intercettazione chiamate Attiva utenti esterno messaggi chiamate Nota: L’intercettazione delle chiamate può essere forzata me- segreteria setup diante l’apposito pulsante sulla finestra principale. Setup Tecnico Selezionare l’icona “tecnico”. Le funzioni di setup tecnico sono riservate a personale qualificato per questo motivo l’accesso può... -
Page 26: Scelta Lingua Terminale
Manuale per l’Utente SETUP DISPOSITIVO L’operazione è di notevole importanza nei casi in cui si debba aggiornare il firmware del terminale o nel caso in cui si voglia trasferire una configurazione da un terminale ad un altro con stesso codice chiamata. Il pulsante “invio sn”... -
Page 27: Reset Dispositivo
Manuale per l’Utente SETUP DISPOSITIVO Info Terminale Il pulsante “INFO” (fig. 24) permette di vi- sualizzare una serie di informazioni tecniche sul terminale che possono tornare utili al Vostro instal- latore per aggiornamenti del software o interventi tecnici. RESET Reset dispositivo Ogni volta che anomalie di funzionamento, interventi e altre ragioni tecniche richiedono il reset dell’ap- parecchio, premere leggermente il pulsante collocato all’interno dell’apertura al di sotto della scocca del dispositivo (vedi figura), utilizzando il pennino in dotazione;... - Page 28 Manuale per l’Utente...
- Page 29 CONTENTS WARNINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag . 30 INSTALLATION AND COMMISSIONING ASSEMBLY .
-
Page 30: Warnings
. The information in this manual is subject to change without advance notice . Bpt S . p . A . shall not be held liable for any errors which this document may contain . No part of this manual may be reproduced in any mechanical or electronic form or means, for any use, without the written permission of Bpt S . p . a . -
Page 31: Installation And Commissioning
Installation and commissioning installation and commissioning... -
Page 32: Assembly
Installation and commissioning ASSEMBLY Remove the unit from the metallic support by sliding it after pressing the plastic button . User the provided screws to fasten the metal support to the stand base (fig . 2) . Insert the prewired ter- minals in the specific housings (fig . 3) and re- connect the terminal to the tabletop support . -
Page 33: Insertion/Removal Of The Micro Sd Card
Installation and commissioning ASSEMBLY Insertion/removal of the MICRO SD card ATTENTION Before inserting or removing the MICRO SD, cut off the power supply to the video terminal by removing the terminal boards M1 and M2.. Function of the jumper SW4 (Closure resistance)) The appliance is equipped with an SW4 jumper, for end of line closure impedance of the video entry control system . -
Page 34: Wiring Of The Rj 45 Sockets
Installation and commissioning ASSEMBLY Wiring of the RJ 45 sockets Socket RJ 45 Socket RJ 45 What to connect to the What to connect to the terminals of the socket terminals of the socket Line B Free Local power supply Local power supply Doorbell Common alarm input Local power supply Local power supply Free... -
Page 35: User's Manual
User’s manual User’s manual... -
Page 36: User's Manual Gb General Information
User’s manual GENERAL INFORMATION Technical Features 203,5 1 – Loudspeaker (hands free) 2 – Receiver 3 – Microphone 4 – 4 . 3 ” touch screen 16:9 display 5 – Touchscreen pen housing 6 – RJ45 sockets Note: After 5 minutes of inactivity on any screen, the terminal will automatically return to the opening screen and the screen luminosity will be reduced (according to the setup settings). -
Page 37: Main Functions Associated With The Icons On The Opening Screen
User’s manual GENERAL INFORMATION Main functions associated with the icons on the opening screen The opening screen provides fast, intuitive access to the functions managed by the Mitho SB terminal . It also provides immediate feedback on events involving the system . Main menu Alarm clock on Call interception by the... -
Page 38: Porter Video Entry Control Functions
User’s manual PORTER VIDEO ENTRY CONTROL FUNCTIONS Standard functions Consult the user list users entries Press the button 1 to access the users list . messages calls list videomail setup To find the desired user, scroll the list using the buttons or press the button to display the screen with a complete list of users divided into alphabetical groups (very useful in systems with a large number of users) . -
Page 39: Add The User To The Preferred List
User’s manual PORTER VIDEO ENTRY CONTROL FUNCTIONS Add the user to the preferred list Press the button 4 to access the preferred users list . users entries messages calls list Note: The first time it is accessed, the list will be empty. videomail setup Press the button to display the complete user list . -
Page 40: Forwarding A Call
User’s manual PORTER VIDEO ENTRY CONTROL FUNCTIONS Forwarding a call Select the desired user from the main list or from the preferred list to immediately start the call . - - - - > - - - - Call in progress < - - - - - - - > Communication established users entries messages... -
Page 41: Answering A Call
User’s manual PORTER VIDEO ENTRY CONTROL FUNCTIONS Answering a call In the event of a call, the main screen is automatical- ly replaced by a screen which shows the image of the caller filmed from the video entry control panel . Press button 1 to refuse the call . To answer the call, lift the receiver or press button to activate hands-free mode . When you answer the call, the following controls will be available . Buttons 3 and 4 let you enlarge/reduce the dis- played image . Use the pen on the enlarged image to move the view to the desired position . -
Page 42: Forwarding A Call To An Extension
User’s manual PORTER VIDEO ENTRY CONTROL FUNCTIONS Forwarding a call to an extension After answering a call, press the button to access the user list; search for the desired user and forward the call . Once communication has been established with the desired user and he has confirmed that he wants to receive the call, press the button K to place the entry panel in communication with the user . users entries Note: messages calls list If the mute button is not pressed, the audio com- munication between the porter station and the entry... -
Page 43: Calls To The Porter
User’s manual PORTER VIDEO ENTRY CONTROL FUNCTIONS Calls to the porter The users can request the Porter to contact them by sending a call . users entries The presence of calls is indicated by a flashing icon 1; press the icon to access the call list . messages calls list videomail setup The calls are collected in buttons that display the name of the user, date and time of the call; by press- ing the desired button, the user will be recalled immediately . -
Page 44: Videomail
User’s manual FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Videomail MithoSB allows you to record a message, that can be played from the entry panel if you are out . users entries The caller can respond by leaving a video mes- sage (indicating the call date and time) on a video messages calls list answer phone that you can check when you return . videomail setup Record an voice mail message From the main screen select the icon 4 and then the icon 5 . melodies alarm clk. The screen shown in figure 18 contains the com- date/time timers... -
Page 45: Checking The Videomail
User’s manual FUNZIONI VIDEOCITOFONICHE DI PORTINERIA Checking the videomail The presence of unread video entry control mes- sages is indicated by the flashing icon 7 on the users entries main screen . messages calls list videomail setup Select the icon 7 to access the list of recorded messages in chronological order, starting from the most recent one . -
Page 46: Device Setup
Main functions in the setup menu Press the “setup” 1 icon on the main screen . users entries messages calls list videomail setup The “setup” menu encompasses all the basic set- tings for the Mitho SB terminal . melodies alarm clk. date/time timers door entry service Select a call melody Press the “melodies” button to access the screen... -
Page 47: Adjust Number And Pause Of Rings
User’s manual DEVICE SETUP Pressing the “TONE” 3 button allows you to activate or deactivate the sound associated with pressing the buttons and to regulate their volume with the arrows at the top of the window . ENTRIES ALARM CLOCK FLOOR TONE Adjust number and pause of rings The number of rings and the pause between them can be modified on ringtones with the icon ENTRIES ALARM CLOCK FLOOR TONE Press button 4 and select the ringtone to adjust . -
Page 48: Adjusting The Terminal Date And Time
User’s manual DEVICE SETUP Adjusting the terminal date and time Press the “date/time” button . To set the current time, select button 7 and press the “SET” button . On the keypad that appears, type in the current time and press “OK” . To set the current day, month, and year, select but- ton 8 and press the “SET” button . On the keypad that appears, type in the current day, month, and year and press “OK” . Button 9 (pressed repeatedly) lets you choose the format for displaying the date . Button J lets you choose the format for display- ing the time . Button K (active) enables summer time . -
Page 49: Door Entry Setup
User’s manual DEVICE SETUP Door entry setup Press the “ door entry” button . The screen shown contains the commands needed to record and listen to your answer phone message . See the chapter “Video mail” Alarm clock function Select the “alarm clk.” icon . To set the alarm clock time, select button and press the “SET” button . On the keypad that appears, type the desired alarm time and press “OK” . Note: If you programme only the alarm time, the alarm will sound every day. -
Page 50: Timers
User’s manual DEVICE SETUP Timers The “timers” menu is used to programme 4 daily mon tue wed thu time periods during which the porter switch board is automatically activated to intercept the calls . Press one of the 4 buttons that represent the time periods to start programming . With the button (start) active, enter the start time for the first time period; press “OK” to confirm the entry; select (end) and enter the end time for the first time period and press “OK” to confirm the entry . Press to return to the summary window . Select the next time period to programme and proceed in the same manner . -
Page 51: Service Setup
User’s manual DEVICE SETUP Call interception NOT active Call interception Active users entries messages calls list Note: Call interception can be forced using the specific but- videomail setup ton on the main window. Service setup Press the “service” button . The functions of service setup are reserved for qualified personnel. -
Page 52: Terminal Language Selection
User’s manual DEVICE SETUP This operation is of considerable importance it you need to update the firmware of the terminal or if you want to transfer a configuration from one terminal to another with the same call code . The “send sn” button is needed to identify the device if it is being programmed from a PC using PCS/300 software . Button R allows selection of the standard of the video signal of the system, either PAL or NTSC . Press the button “PAL -> NTSC” to change from PAL to NTSC . Press the button “NTSC -> PAL” to change from NTSC to PAL . Terminal language selection Press button 1 and select the desired language for the user interface . melodies alarm clk. date/time timers door entry service Display luminosity adjustment Press the button 2 : Select button 4 and move the cursor that appears at the top of the screen to adjust the luminosity of... -
Page 53: Device Reset
User’s manual DEVICE SETUP Terminal info The “INFO” button 3 (fig . 24) allows you to view a series of technical information on the terminal, which could be useful for your installer in terms of software updates or technical operations . RESET Device reset Any time that operating anomalies, servicing or other technical reasons require the unit to be reset, press lightly on the button located inside the opening under the body of the device (see figure), using the pen provided . Release the button as soon as the screen goes dark and wait for the main menu to reappear before resuming normal use of the unit . Note: This operation does NOT delete any programmes, which will be restored, along with other data, when the unit is restarted. - Page 55 Schemi di installazione - Installation diagrams Schemi di installazione Installation diagrams...
-
Page 56: Schemi Di Installazione - Installation Diagrams
Schemi di installazione - Installation diagrams SCHEMI DI INSTALLAZIONE - INSTALLATION DIAGRAMS X1 Singolo blocco - X1 Single block Mitho SB Mitho SB VAS/100 MH VAS/100 MH XDV/304 Mitho SB Mitho SB VAS/100 MH VAS/100 MH XDV/304 VA/01 – M1 VA/01 DVC... - Page 57 Schemi di installazione - Installation diagrams SCHEMI DI INSTALLAZIONE - INSTALLATION DIAGRAMS XIP Residenziale - XIP Residential Mitho SB Mitho SB Mitho SB VAS/100 MH VAS/100 MH VAS/100 MH XDV/304 XDV/304 VA/01 VA/01 – M1 – M1 XDV/304A DVC... DVC...
- Page 58 Schemi di installazione - Installation diagrams SCHEMI DI INSTALLAZIONE - INSTALLATION DIAGRAMS Esempio connessioni X1 - X1 connection example XDV/304 Mitho SB Mitho SB – – VAS/100MH VAS/100MH – – + 18V – + 18V – 230V 50Hz 18V 10VA...
- Page 60 Eventuali aggiornamenti del presente documento sono disponibili sul sito www.bpt.it. Any updates made to this document are available at this site: www.bpt.it. Il produttore si riserva il diritto di apportare qualsiasi modifica al prodotto al fine di migliorarne le funzionalità.
