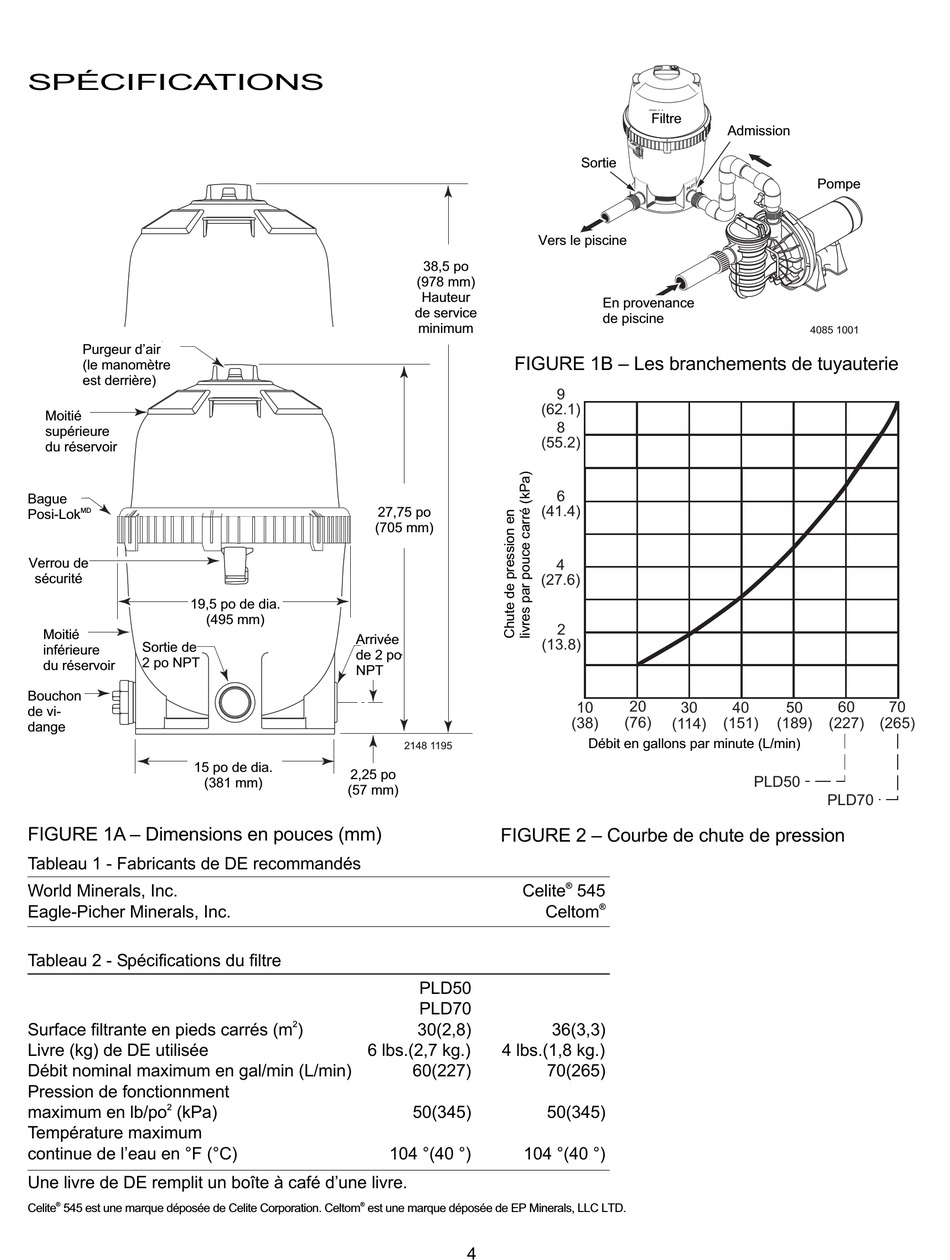

SPÉCIFICATIONS
Air Release Valve
Purgeur d'air
(Pressure Gauge
(le manomètre
Behind)
est derrière)
Upper
Moitié
Tank
supérieure
Shell
du réservoir
Posi-Lok™
Ring
Bague
MD
Posi-Lok
Safety
Verrou de
Latch
sécurité
18.58" Dia.
19,5 po de dia.
(472 mm)
(495 mm)
Lower
Moitié
Outlet
Tank Sortie de
inférieure
2" NPT
2 po NPT
Shell
du réservoir
Drain
Bouchon
Plug
de vi-
dange
15" Dia.
15 po de dia.
(381 mm)
(381 mm)
FIGURE 1A – Dimensions en pouces (mm)
Tableau 1 - Fabricants de DE recommandés
World Minerals, Inc.
Eagle-Picher Minerals, Inc.
Tableau 2 - Spécifications du filtre
Surface filtrante en pieds carrés (m
Livre (kg) de DE utilisée
Débit nominal maximum en gal/min (L/min)
Pression de fonctionnment
2
maximum en lb/po (kPa)
Température maximum
continue de l'eau en °F (°C)
Une livre de DE remplit un boîte à café d'une livre.
®
Celite 545 est une marque déposée de Celite Corporation. Celtom
38.5"
38,5 po
(978 mm)
(978 mm)
Minimum
Hauteur
Service
de service
Height
minimum
27.75"
27,75 po
(705 mm)
(705 mm)
Arrivée
Inlet
de 2 po
2" NPT
NPT
2148 1195
2.25"
2,25 po
(57 mm)
(57 mm)
PLD50
PLD70
2
) 30(2,8)
6 lbs.(2,7 kg.)
60(227)
50(345)
104 °(40 °)
®
est une marque déposée de EP Minerals, LLC LTD.
4
Filter
Filtre
Outlet
Sortie
Vers le piscine
To Pool
En provenance From
de piscine
Pool
FIGURE 1B – Les branchements de tuyauterie
9
(62.1)
8
(55.2)
6
(41.4)
4
(27.6)
2
(13.8)
20
10
(38) (76)
(114)
Flow in Gallons Per Minute (LPM) Débit en gallons par minute (L/min)
FIGURE 2 – Courbe de chute de pression
®
Celite 545
®
Celtom
36(3,3)
4 lbs.(1,8 kg.)
70(265)
50(345)
104 °(40 °)
Inlet
Admission
Pump Pompe
E T E T
IN L IN L
4085 1001
40 50 60
30
(151) (189) (227)
2496 0796
PLD50
PLD70
70
(265)
