INSTRUCCIONES PARA LA INSTALACIÓN
1. ADVERTENCIA
Verifique que todos los cables de suministro eléc-
trico sean del mismo voltaje que el calentador.
2. Si va a reemplazar un calentador existente, re-
vise la etiqueta del calentador antiguo.
3. Todo trabajo y materiales eléctricos deben
cumplir con el Código Eléctrico Nacional ("NEC",
por su sigla en inglés), con la Ley de Seguridad
y Salud Ocupacional ("OSHA", por su sigla en in-
glés) y con todos los códigos estatales y locales.
4. Si se debe instalar un nuevo circuito o se
necesita información adicional sobre el cableado,
consulte a un electricista calificado.
5. Use conductores de cobre solamente.
ADVERTENCIA
6.
Riesgo de electrocución. NO instale el calenta-
dor directamente sobre la tina o lavamanos. NO
lo instale en la zona de la ducha (el fabricante
recomienda un espacio mínimo de 2 pies).
7. El calentador se debe instalar en la cámara de
pared incluida.
_________________________
UBICACIÓN: Para obtener mejores resultados, instale el calentador debajo de un armario en el área del hueco del zócalo. Instale
horizontalmente la unidad Perfectoe (modelo UC). No instale el calentador UC en el suelo. No se necesitan brochales ni soportes. El
calentador debe instalarse según las instrucciones indicadas en la tapa.
¡ADVERTENCIA! Los fabricantes de pisos de vinilo advierten que algunos de sus productos pueden decolorarse a temperaturas supe-
riores a 110° F. Consulte al fabricante correspondiente las especificaciones de temperatura para el piso de vinilo suyo.
CONTROLES: Se requiere un termostato. Se recomienda usar un termostato electrónico Cadet para una comodidad y un control
óptimos. Se ofrecen también juegos de termostato opcionales de polo único o doble para montaje en terreno: Números de los modelos
UCT1 y UCT2.
Determine el área de instalación
PASO 1
La distancia MÍNIMA REQUERIDA es de 6 pulgadas desde las
superficies adyacentes y 6 pulgadas desde el piso (consulte la
figura 1). Sin embargo, Cadet RECOMIENDA 12 pulgadas desde
las superficies adyacentes y el piso para lograr un rendimiento
más prolongado y limpio. Si se instalan varios calentadores, deje
al menos tres pies entre ellos.
Para la instalación en una pared/armario existente, corte una
abertura sin acabar de 14½ pulgadas de ancho por 3½ pulgadas
de alto. La abertura debe tener 8½ pulgadas de profundidad.

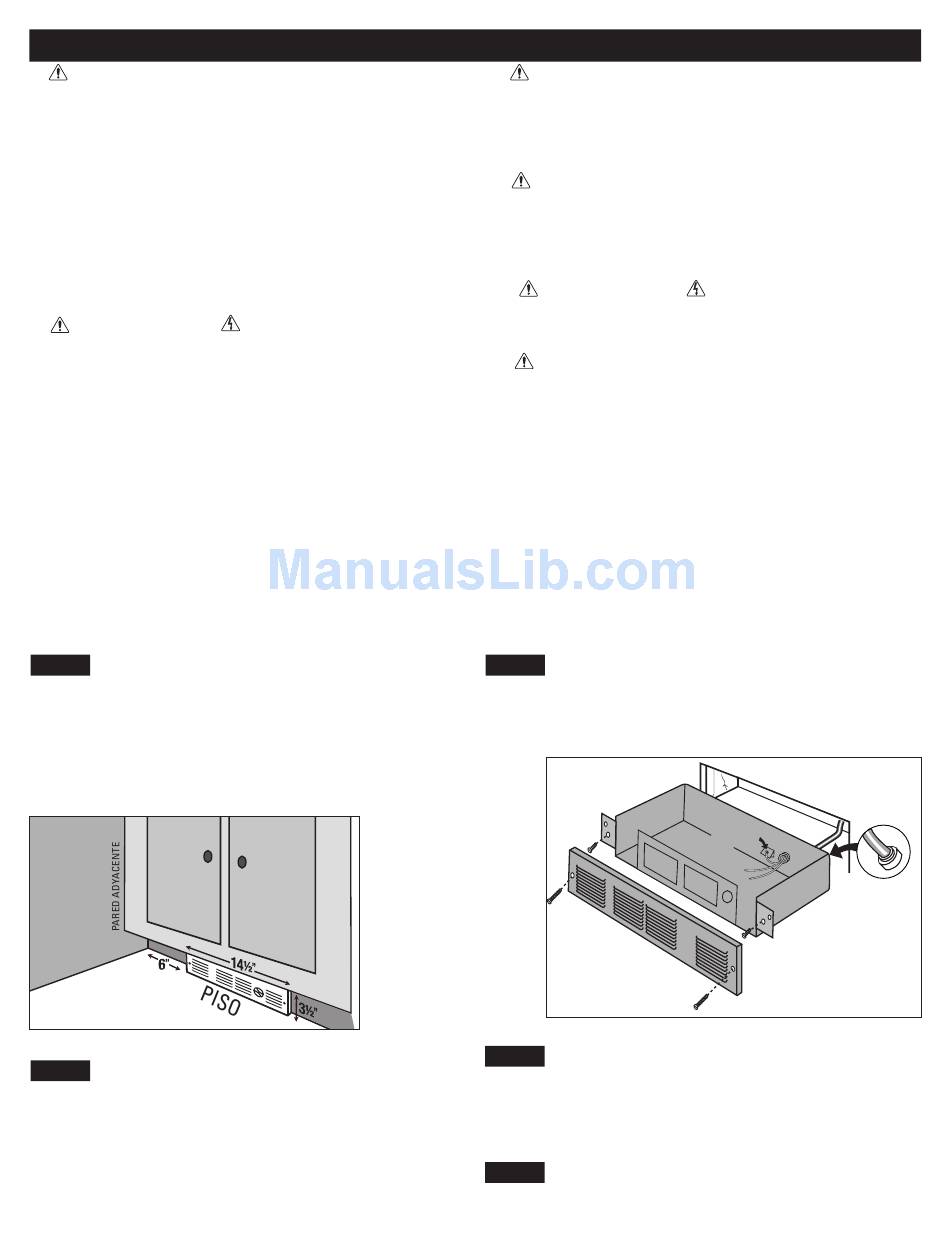

Figura 1
Dirija los alambres de suministro
PASO 2
Para instalaciones con termostatos murales, dirija el cable de
suministro desde el cortacircuito a la abertura pasando por el
termostato. Para modelos con un juego de termostato opcional
para montaje en terreno, dirija el cable de suministro desde el
cortacircuito a la abertura. Use suficiente cable como para que
se extienda 12 pulgadas más allá de la abertura. Ponga la tapa
del calentador a un lado. Quite el destapadero y fije el cable de
suministro mediante un conector de alivio de tensión dejando 6
pulgadas de cable de conexión para utilizarlo más adelante (con-
sulte la figura 2).
8. ADVERTENCIA
Riesgo de incendio. NO instale el calentador en
el piso, en el cielo raso, bajo la barra de la toalla,
detrás de una puerta ni en ningún otro lugar en
el que la descarga de aire se pueda bloquear de
alguna manera.
9. ADVERTENCIA
Podrían producirse explosiones o incendios.
Todo calentador contiene piezas que se calientan
y pueden producir arcos voltaicos o chispas. No
lo use en áreas donde se utilice o almacene gas-
olina, pintura o vapores o líquidos inflamables.
10. ADVERTENCIA
Riesgo de electrocución. Conecte el conductor a
tierra al tornillo de puesta a tierra suministrado.
Evite que entren objetos extraños al calentador.
11. ADVERTENCIA
Riesgo de incendio. Este calentador se calienta
mucho cuando está en uso. Precaución – Alta
temperatura. Riesgo de incendio. Mantenga los
cables eléctricos, cortinas, muebles, y demás
materiales combustibles a por lo menos 3 pies por
delante y a 6 pulgadas por encima y por ambos
costados del calentador.
_________________________
Parte Uno
Conecte los alambres de suministro
PASO 3
Conecte el alambre de puesta a tierra del suministro al cable
en espiral verde de tierra proporcionado (consulte la figura 2).
Empalme cada alambre del suministro a un alambre del calenta-
dor usando conectores de cables. Nota: Todas las conexiones de
alambres deben hacerse dentro del calentador.
Monte el calentador
PASO 4
Vuelva a instalar la tapa del calentador y afiáncela con los cuatro
tornillos que se proporcionan. Deslice el calentador al interior de
la abertura. Afiance el calentador al armario con tornillos (no se
proporcionan) por los orificios inferiores situados en las bridas.
Afiance la rejilla al calentador con los tornillos que se proporcio-
nan por los orificios superiores situados en las bridas.
Conecte la electricidad
PASO 5
Vuelva a conectar la electricidad en el tablero del panel eléctrico
(cortacircuito o caja de fusibles).
TORNILLO
DE PUESTA
A TIERRA
CONECTOR
DE ALIVIO
DE TENSIÓN
Figura 2
Página 8
