2.4 Monokompatibler Arbeitsbereich

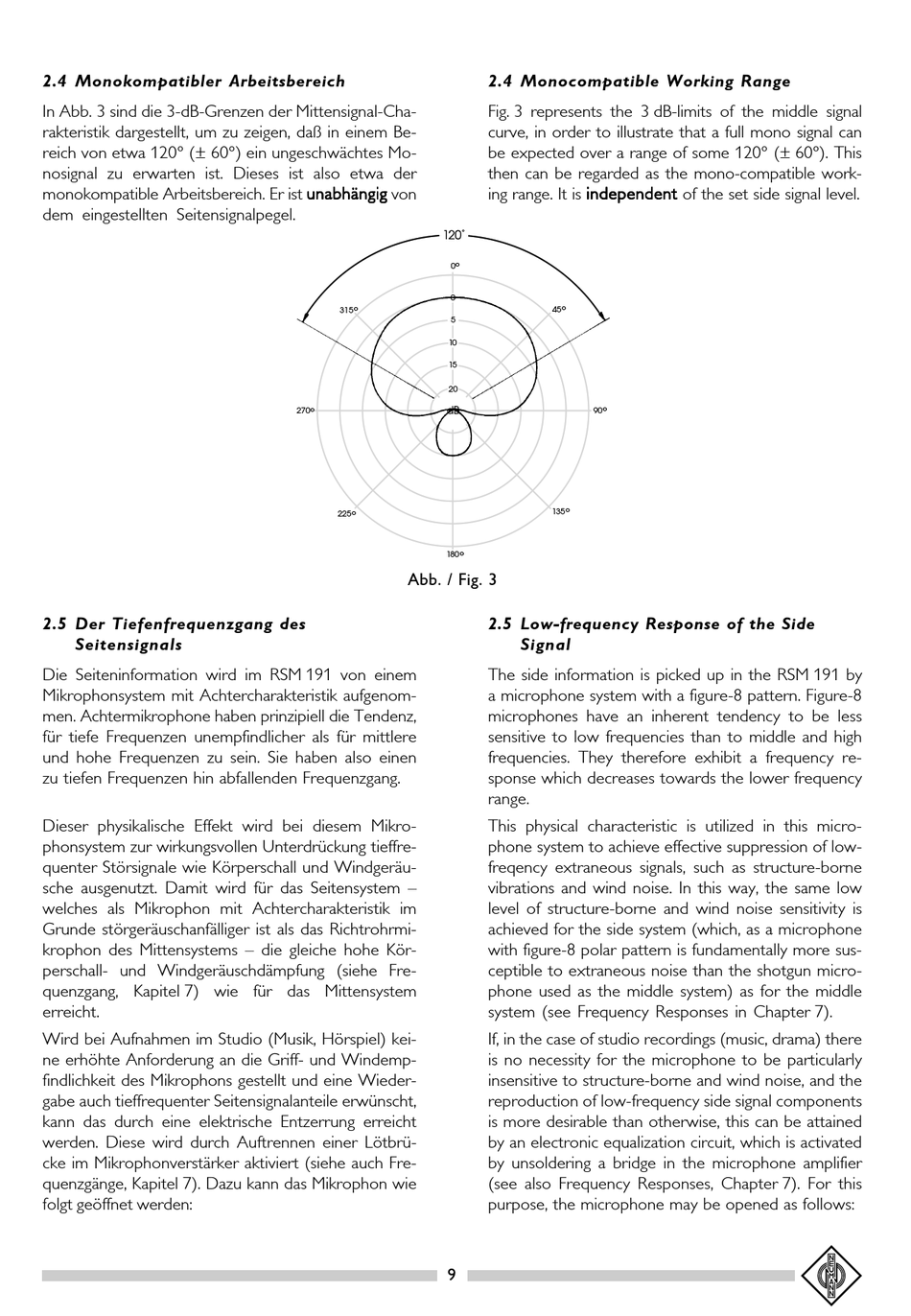

In Abb. 3 sind die 3-dB-Grenzen der Mittensignal-Cha-
rakteristik dargestellt, um zu zeigen, daß in einem Be-
reich von etwa 120° (± 60°) ein ungeschwächtes Mo-
nosignal zu erwarten ist. Dieses ist also etwa der
monokompatible Arbeitsbereich. Er ist unabhängig
dem eingestellten Seitensignalpegel.
2.5 Der Tiefenfrequenzgang des
Seitensignals
Die Seiteninformation wird im RSM 191 von einem
Mikrophonsystem mit Achtercharakteristik aufgenom-
men. Achtermikrophone haben prinzipiell die Tendenz,
für tiefe Frequenzen unempfindlicher als für mittlere
und hohe Frequenzen zu sein. Sie haben also einen
zu tiefen Frequenzen hin abfallenden Frequenzgang.
Dieser physikalische Effekt wird bei diesem Mikro-
phonsystem zur wirkungsvollen Unterdrückung tieffre-
quenter Störsignale wie Körperschall und Windgeräu-
sche ausgenutzt. Damit wird für das Seitensystem –
welches als Mikrophon mit Achtercharakteristik im
Grunde störgeräuschanfälliger ist als das Richtrohrmi-
krophon des Mittensystems – die gleiche hohe Kör-
perschall- und Windgeräuschdämpfung (siehe Fre-
quenzgang, Kapitel 7) wie für das Mittensystem
erreicht.
Wird bei Aufnahmen im Studio (Musik, Hörspiel) kei-
ne erhöhte Anforderung an die Griff- und Windemp-
findlichkeit des Mikrophons gestellt und eine Wieder-
gabe auch tieffrequenter Seitensignalanteile erwünscht,
kann das durch eine elektrische Entzerrung erreicht
werden. Diese wird durch Auftrennen einer Lötbrü-
cke im Mikrophonverstärker aktiviert (siehe auch Fre-
quenzgänge, Kapitel 7). Dazu kann das Mikrophon wie
folgt geöffnet werden:
unabhängig unabhängig
unabhängig von unabhängig
0
°
0
315 °
5
10
15
20
dB
270
°
225 °
180 °
Abb. / Fig. 3
9
2.4 Monocompatible Working Range
Fig. 3 represents the 3 dB-limits of the middle signal
curve, in order to illustrate that a full mono signal can
be expected over a range of some 120° (± 60°). This
then can be regarded as the mono-compatible work-
independent independent
ing range. It is independent independent independent of the set side signal level.
45 °
90 °
135 °
2.5 Low-frequency Response of the Side
Signal
The side information is picked up in the RSM 191 by
a microphone system with a figure-8 pattern. Figure-8
microphones have an inherent tendency to be less
sensitive to low frequencies than to middle and high
frequencies. They therefore exhibit a frequency re-
sponse which decreases towards the lower frequency
range.
This physical characteristic is utilized in this micro-
phone system to achieve effective suppression of low-
freqency extraneous signals, such as structure-borne
vibrations and wind noise. In this way, the same low
level of structure-borne and wind noise sensitivity is
achieved for the side system (which, as a microphone
with figure-8 polar pattern is fundamentally more sus-
ceptible to extraneous noise than the shotgun micro-
phone used as the middle system) as for the middle
system (see Frequency Responses in Chapter 7).
If, in the case of studio recordings (music, drama) there
is no necessity for the microphone to be particularly
insensitive to structure-borne and wind noise, and the
reproduction of low-frequency side signal components
is more desirable than otherwise, this can be attained
by an electronic equalization circuit, which is activated
by unsoldering a bridge in the microphone amplifier
(see also Frequency Responses, Chapter 7). For this
purpose, the microphone may be opened as follows:
