Stromversorgung; Batteriespeisung - Neumann RSM 191 System Operating Instructions Manual

IC IC IC IC IC 3 3 3 3 3 mt (10 mt (10 mt (10 m) mt (10 m) m) ............... sw ............................. Best.-Nr. 06543 m)
mt (10 m)
Für den Einsatz an semiprofessionellen unsymmetri-
schen Eingängen stehen bei Batteriebetrieb Adapter-
kabel zur Verfügung, die den Anschluß des 5-poligen
XLR-Ausgangs des MTX 191 A an folgende Eingänge
ermöglichen:
AC AC AC AC AC 22 (0,3 22 (0,3 22 (0,3 m) 22 (0,3 22 (0,3 m) m) m) ....................................................... Best.-Nr. 06598 m)
AC AC 27 (0,3 AC 27 (0,3 m) 27 (0,3 27 (0,3 m) m) m) ....................................................... Best.-Nr. 06602
AC AC 27 (0,3 m)
RSM 191
IC 7
KT 5
(KT 6)
KT 5
(KT 6)

5. Stromversorgung

Das Mikrophonsystem RSM 191 kann mit einer 9 V-
Batterie versorgt oder mit 2 x 48 V phantomgespeist
werden (P48, IEC 1938).

5.1 Batteriespeisung

Der Matrixverstärker MTX 191 A benötigt zur Strom-
versorgung des gesamten Systems nur eine 9 V-Block-
batterie vom Typ IEC 6 F 22. Diese treibt einen
Gleichspannungswandler, der die Batteriespannung auf
48 V transformiert und somit intern eine 48 V-Phan-
tomspeisung zur Verfügung stellt.
MTX 191 A
IC 5 AC 20
AC 20
MTX 191 A
9 V Batt.
AC 22

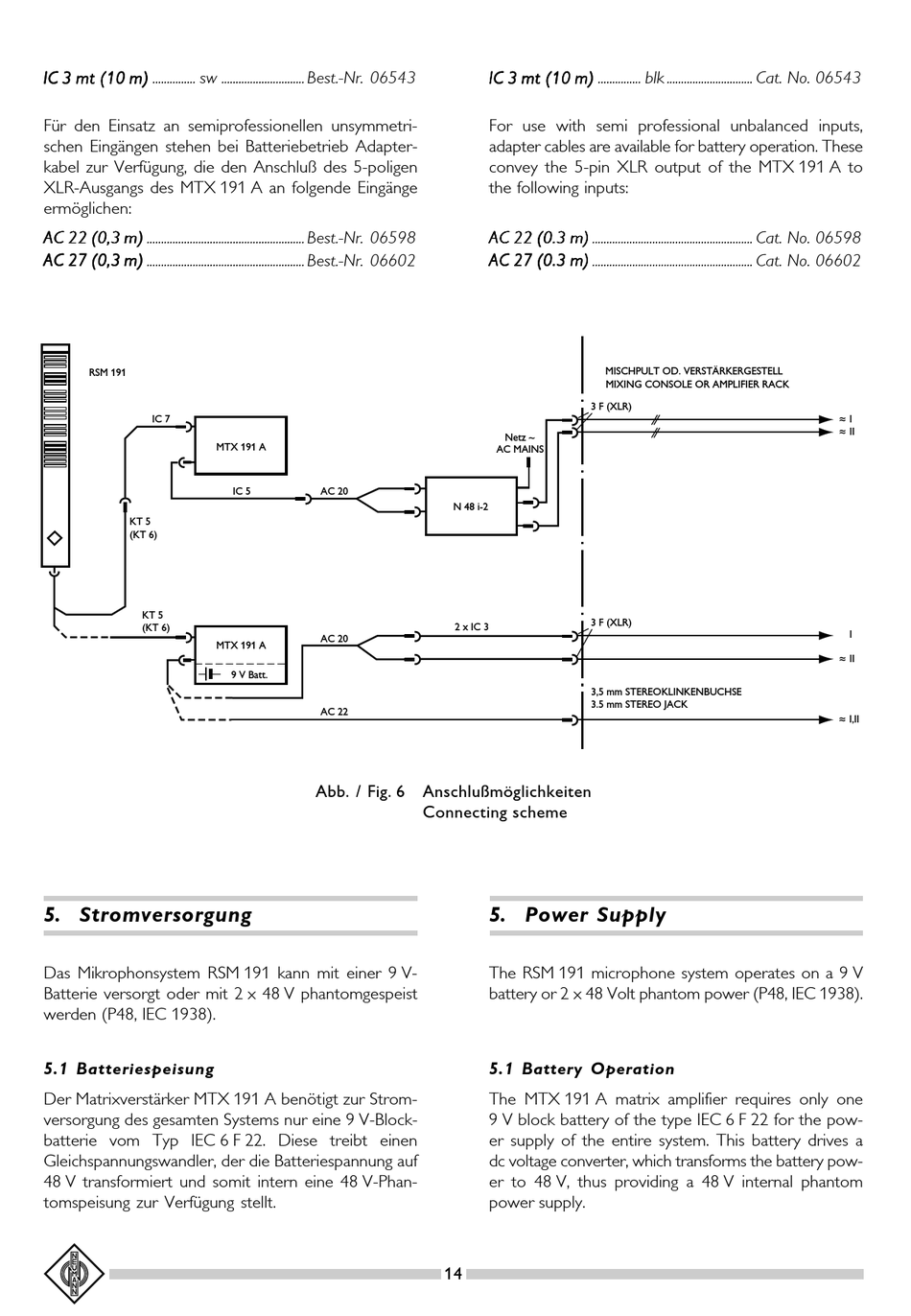

Abb. / Fig. 6 Anschlußmöglichkeiten
IC IC IC IC IC 3 3 3 3 3 mt (10 mt (10 mt (10 m) mt (10 m) ............... blk .............................. Cat. No. 06543 m) m)
mt (10 m)
For use with semi professional unbalanced inputs,
adapter cables are available for battery operation. These
convey the 5-pin XLR output of the MTX 191 A to
the following inputs:
AC 22 (0.3 m) AC AC AC AC 22 (0.3 m) 22 (0.3 m) 22 (0.3 m) ........................................................ Cat. No. 06598 22 (0.3 m)
AC AC 27 (0.3 m) AC 27 (0.3 m) 27 (0.3 m) ........................................................ Cat. No. 06602 27 (0.3 m)
AC AC 27 (0.3 m)
3 F (XLR)
Netz ~
AC MAINS
N 48 i-2
3 F (XLR)
2 x IC 3
3,5 mm STEREOKLINKENBUCHSE
3.5 mm STEREO JACK
Connecting scheme
5. Power Supply
The RSM 191 microphone system operates on a 9 V
battery or 2 x 48 Volt phantom power (P48, IEC 1938).
5.1 Battery Operation
The MTX 191 A matrix amplifier requires only one
9 V block battery of the type IEC 6 F 22 for the pow-
er supply of the entire system. This battery drives a
dc voltage converter, which transforms the battery pow-
er to 48 V, thus providing a 48 V internal phantom
power supply.
14
MISCHPULT OD. VERSTÄRKERGESTELL
MIXING CONSOLE OR AMPLIFIER RACK
~ ~
I
~ ~
II
I
~ ~
II
~ ~
I,II
