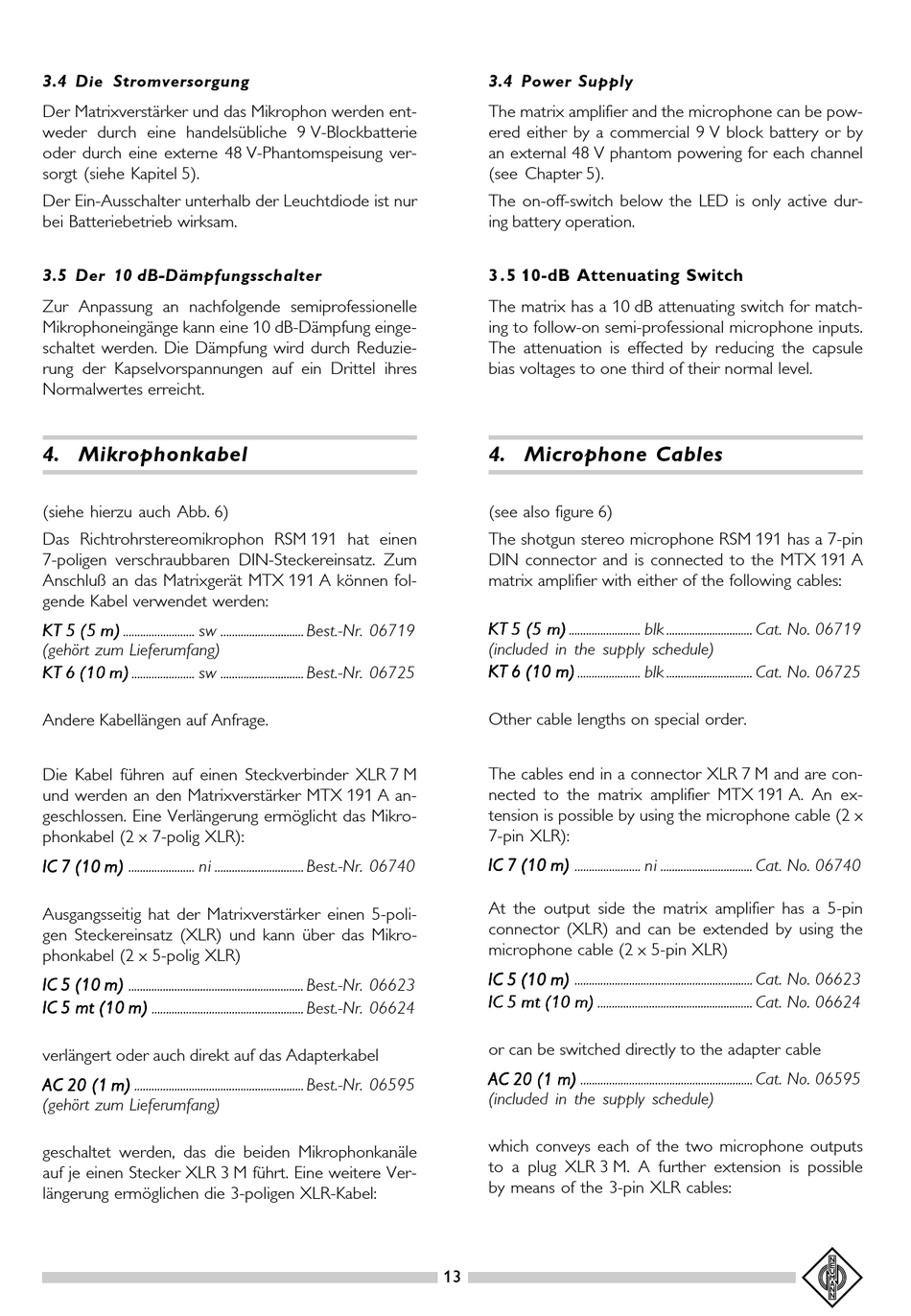

3.4 Die Stromversorgung

Der Matrixverstärker und das Mikrophon werden ent-
weder durch eine handelsübliche 9 V-Blockbatterie
oder durch eine externe 48 V-Phantomspeisung ver-
sorgt (siehe Kapitel 5).
Der Ein-Ausschalter unterhalb der Leuchtdiode ist nur
bei Batteriebetrieb wirksam.
3.5 Der 10 dB-Dämpfungsschalter
Zur Anpassung an nachfolgende semiprofessionelle
Mikrophoneingänge kann eine 10 dB-Dämpfung einge-
schaltet werden. Die Dämpfung wird durch Reduzie-
rung der Kapselvorspannungen auf ein Drittel ihres
Normalwertes erreicht.

4. Mikrophonkabel

(siehe hierzu auch Abb. 6)
Das Richtrohrstereomikrophon RSM 191 hat einen
7-poligen verschraubbaren DIN-Steckereinsatz. Zum
Anschluß an das Matrixgerät MTX 191 A können fol-
gende Kabel verwendet werden:
KT KT KT KT 5 5 5 5 5 (5 (5 (5 (5 (5 m) KT m) ......................... sw ............................. Best.-Nr. 06719 m) m) m)
(gehört zum Lieferumfang)
KT KT KT KT KT 6 6 6 6 6 (10 (10 (10 m) (10 (10 m) m) m) m) ...................... sw ............................. Best.-Nr. 06725
Andere Kabellängen auf Anfrage.
Die Kabel führen auf einen Steckverbinder XLR 7 M
und werden an den Matrixverstärker MTX 191 A an-
geschlossen. Eine Verlängerung ermöglicht das Mikro-
phonkabel (2 x 7-polig XLR):
IC IC IC IC IC 7 (10 7 (10 7 (10 m) 7 (10 7 (10 m) ....................... ni ............................... Best.-Nr. 06740 m) m) m)
Ausgangsseitig hat der Matrixverstärker einen 5-poli-
gen Steckereinsatz (XLR) und kann über das Mikro-
phonkabel (2 x 5-polig XLR)
IC IC IC IC IC 5 (10 5 (10 5 (10 5 (10 m) 5 (10 m) m) m) ............................................................. Best.-Nr. 06623 m)
IC IC IC IC IC 5 mt (10 5 mt (10 5 mt (10 5 mt (10 5 mt (10 m) m) m) m) ..................................................... Best.-Nr. 06624 m)
verlängert oder auch direkt auf das Adapterkabel
AC AC AC AC 20 (1 AC 20 (1 20 (1 20 (1 20 (1 m) m) m) m) ........................................................... Best.-Nr. 06595 m)
(gehört zum Lieferumfang)
geschaltet werden, das die beiden Mikrophonkanäle
auf je einen Stecker XLR 3 M führt. Eine weitere Ver-
längerung ermöglichen die 3-poligen XLR-Kabel:
3.4 Power Supply
The matrix amplifier and the microphone can be pow-
ered either by a commercial 9 V block battery or by
an external 48 V phantom powering for each channel
(see Chapter 5).
The on-off-switch below the LED is only active dur-
ing battery operation.
3 . 5 10-dB Attenuating Switch
The matrix has a 10 dB attenuating switch for match-
ing to follow-on semi-professional microphone inputs.
The attenuation is effected by reducing the capsule
bias voltages to one third of their normal level.
4. Microphone Cables
(see also figure 6)
The shotgun stereo microphone RSM 191 has a 7-pin
DIN connector and is connected to the MTX 191 A
matrix amplifier with either of the following cables:
KT KT KT 5 (5 m) 5 (5 m)
KT KT 5 (5 m) 5 (5 m) 5 (5 m) ......................... blk .............................. Cat. No. 06719
(included in the supply schedule)
KT KT KT KT KT 6 (10 m) 6 (10 m) 6 (10 m) 6 (10 m) 6 (10 m) ...................... blk .............................. Cat. No. 06725
Other cable lengths on special order.
The cables end in a connector XLR 7 M and are con-
nected to the matrix amplifier MTX 191 A. An ex-
tension is possible by using the microphone cable (2 x
7-pin XLR):
IC IC IC IC IC 7 (10 m) 7 (10 m) 7 (10 m)
7 (10 m) ....................... ni ................................ Cat. No. 06740 7 (10 m)
At the output side the matrix amplifier has a 5-pin
connector (XLR) and can be extended by using the
microphone cable (2 x 5-pin XLR)
IC IC IC IC IC 5 (10 m) 5 (10 m) .............................................................. Cat. No. 06623 5 (10 m) 5 (10 m) 5 (10 m)
IC IC IC IC IC 5 mt (10 m) 5 mt (10 m) ...................................................... Cat. No. 06624 5 mt (10 m) 5 mt (10 m) 5 mt (10 m)
or can be switched directly to the adapter cable
AC AC 20 (1 m) 20 (1 m)
AC AC AC 20 (1 m) 20 (1 m) ............................................................ Cat. No. 06595 20 (1 m)
(included in the supply schedule)
which conveys each of the two microphone outputs
to a plug XLR 3 M. A further extension is possible
by means of the 3-pin XLR cables:
