SÉQUENCE DE MANOEUVRE DES COMMANDES

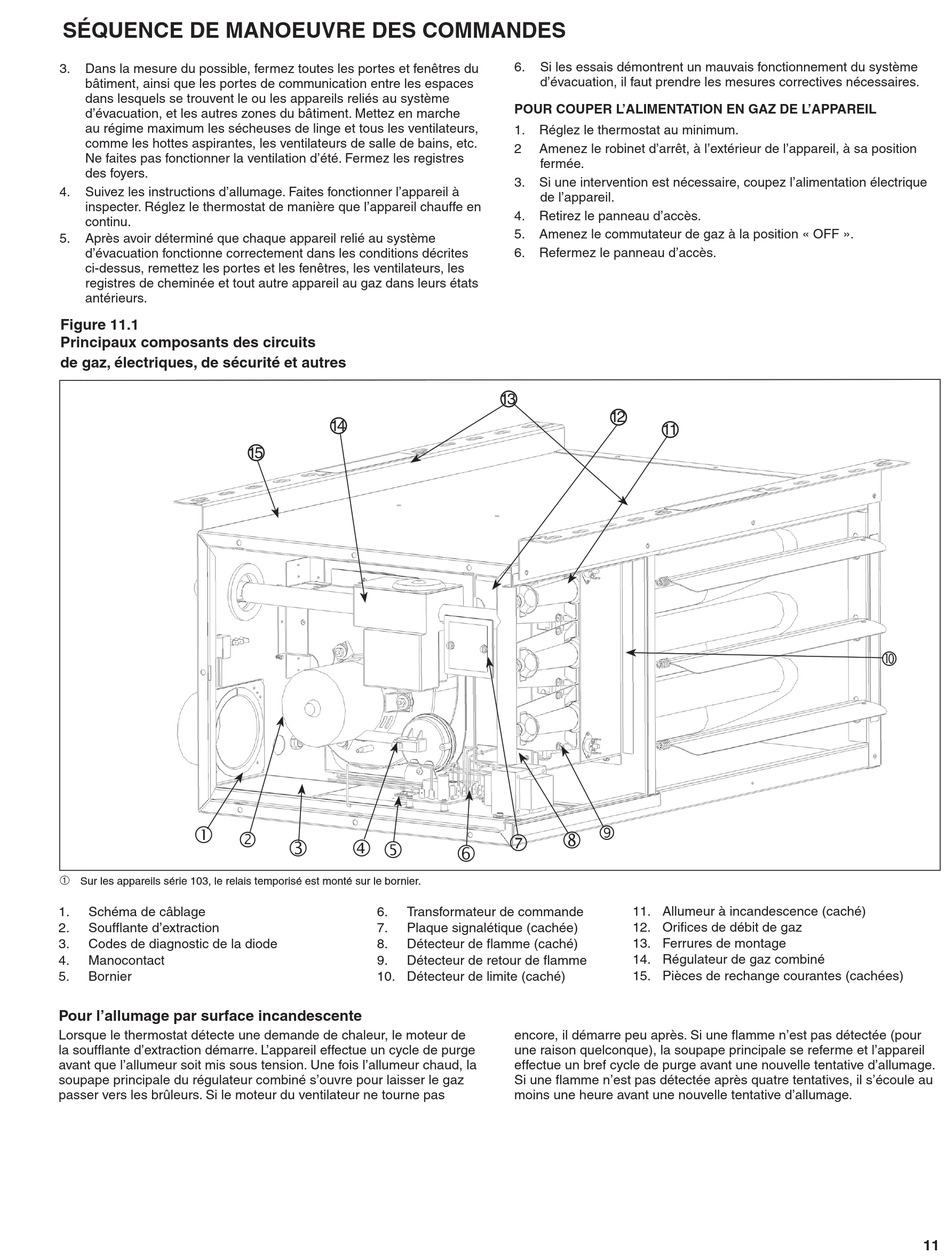

Figure 11.1
Principaux composants des circuits
de gaz, électriques, de sécurité et autres


➀
Sur les appareils série 103, le relais temporisé est monté sur le bornier.
1. Schéma de câblage
2. Soufflante d'extraction
3. Codes de diagnostic de la diode
4. Manocontact
5. Bornier
Pour l'allumage par surface incandescente
Lorsque le thermostat détecte une demande de chaleur, le moteur de
la soufflante d'extraction démarre. L'appareil effectue un cycle de purge
avant que l'allumeur soit mis sous tension. Une fois l'allumeur chaud, la
soupape principale du régulateur combiné s'ouvre pour laisser le gaz
passer vers les brûleurs. Si le moteur du ventilateur ne tourne pas
14
15
  
6. Transformateur de commande
7. Plaque signalétique (cachée)
8. Détecteur de flamme (caché)
9. Détecteur de retour de flamme
10. Détecteur de limite (caché)
13
12




11. Allumeur à incandescence (caché)
12. Orifices de débit de gaz
13. Ferrures de montage
14. Régulateur de gaz combiné
15. Pièces de rechange courantes (cachées)
encore, il démarre peu après. Si une flamme n'est pas détectée (pour
une raison quelconque), la soupape principale se referme et l'appareil
effectue un bref cycle de purge avant une nouvelle tentative d'allumage.
Si une flamme n'est pas détectée après quatre tentatives, il s'écoule au
moins une heure avant une nouvelle tentative d'allumage.
