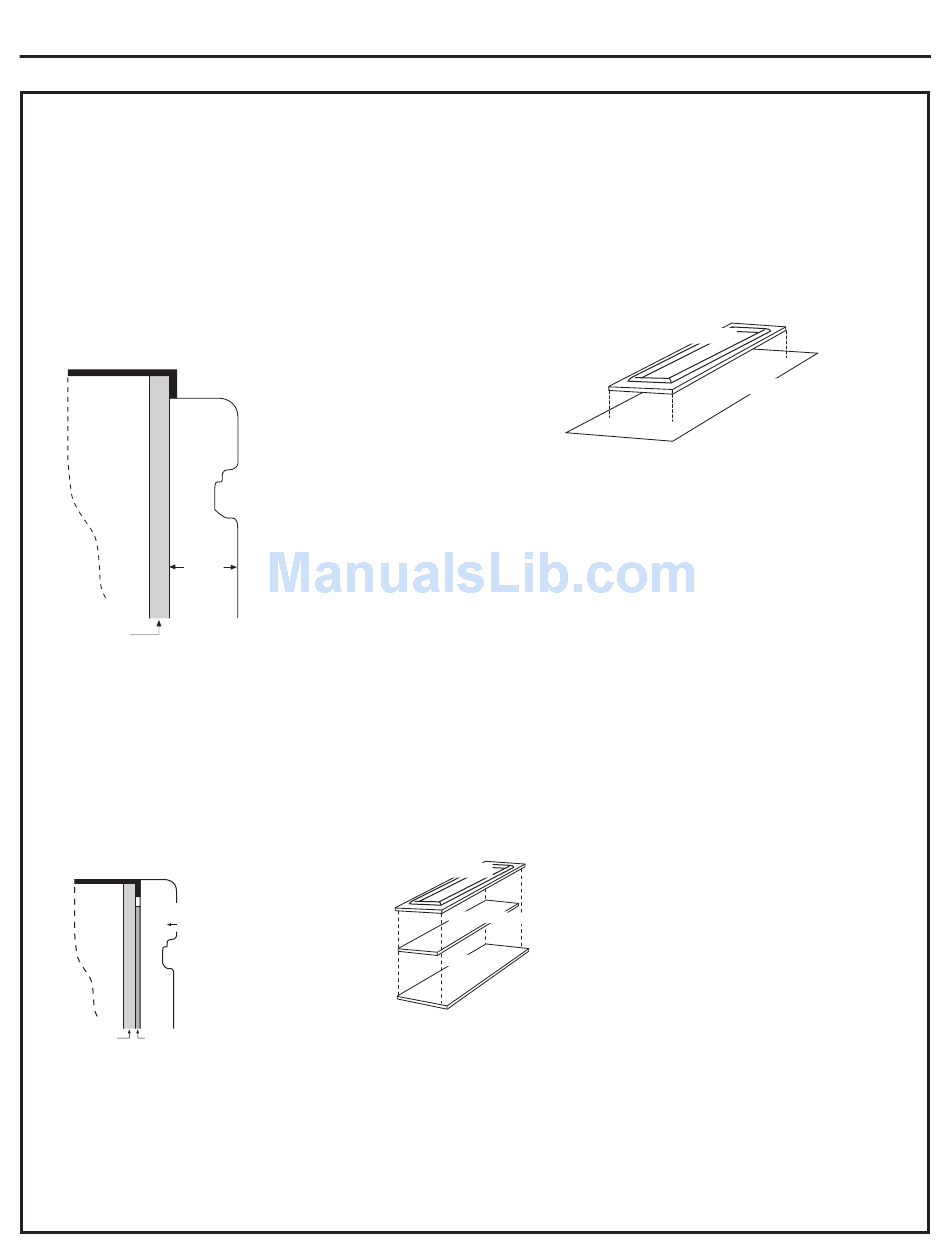

OPTION DE PANNEAU PERSONNALISÉ
ENCADRÉ DE 19 MM
Pour obtenir une apparence encore plus personnalisé,
il est possible d'installer des panneaux personnalisés
encadrés de 19 mm sur les modèles avec moulure.
Le panneau couvrant est fixé à un panneau arrière fini
de 6 mm. Le panneau personnalisé assemblé doivent
alors glisser dans la moulure en suivant la procédure
décrite, page 86.
Porte
Panneau
couvrant
personnalisé
de 19 mm
(3/4 po)
19 mm
(3/4 po)
Panneau
arrière
de 6 mm
(1/4 po)
6,35 mm + 19,05 mm = 25,4 mm (0,250 + 0,750 = 1,000
po), épaisseur totale maximale du panneau
OPTION DE PANNEAU COUVRANT PERSONNALISÉ PLEINE LARGEUR DE 19 MM
Cette conception donne un aspect presque sans garniture. Le panneau couvrant pleine largeur couvre
presque toute la garniture de porte. Pour ce panneau, vous devez installer un panneau d'espacement
entre le panneau arrière fini et le panneau couvrant.
Panneau
couvrant
personnalisé
Porte
Panneau
arrière Panneau
de 6 mm d'espacement
(1/4 po) de 2,5 mm
(0,10 po)
6,35 mm + 2,54 mm + 19,05 mm = 27,94 mm (0,250 + 0,10 + 0,750 =
1,100 po), épaisseur totale maximale du panneau
NOTE IMPORTANTE : Le poids total maximal pour tout panneau assemblé de porte du compartiment pour
aliments frais est de 31,7 kg (70 lb). Le poids total maximal du panneau assemblé de porte du congélateur
est de 20,6 kg (45 lb). Le poids total maximal du panneau assemblé de la grille est de 6,8 kg (15 lb).
Instructions d'installation
Panneau couvrant
Panneau d'espacement
Panneau
arrière
NOTE : Le décalage de la gauche vers la
droite n'est pas égal au décalage du haut
au bas.
71
Panneau couvrant
Panneau arrière
NOTE : Le décalage de la gauche vers la
droite n'est pas égal au décalage du haut au
bas.
