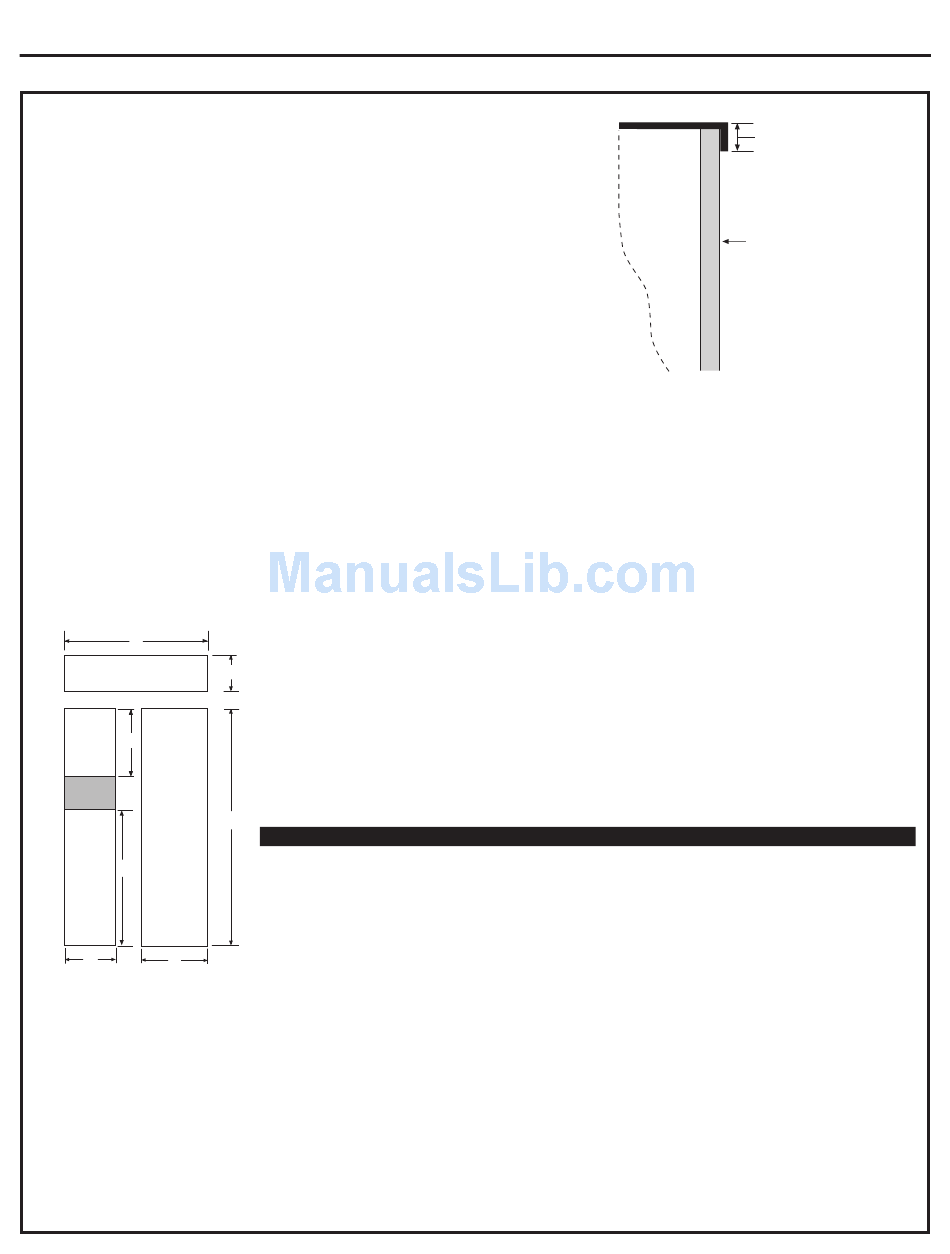

DIMENSIONS DES PANNEAUX ENCADRÉS
DE 6 mm (1/4 po)
En cas d'installation de panneaux encadrés, ceux-ci
doivent être coupés aux dimensions indiquées.
Les panneaux glissent dans le cadre des portes
et de la grille.
A
Panneau de grille
G
Découpe du
distributeur
F
Panneau du Panneau du
congélateur
compartiment
pour aliments
frais
E
D
NOTE IMPORTANTE : Finition du distributeur
Le réfrigérateur est fourni avec la moulure du distributeur installée
en usine.
• Si le panneau a une épaisseur inférieure à 6 mm (1/4 po),
un espace visible est crée autour de la finition du distributeur.
Il est possible d'appliquer du ruban en mousse sur la porte pour
améliorer la finition.
• Si le panneau a une épaisseur supérieure à 6 mm (1/4 po),
il n'est pas possible de monter le panneau derrière la finition.
Instructions d'installation
B
Dimensions des panneaux avant en millimètres (pouces)
C
A
Modèles de 1014
1067 mm (39-15/16)
(42 po)
Modèles de 1168
1219 mm (45-31/32)
(48 po)
NOTE IMPORTANTE : Le poids du panneau
de la porte pour aliments frais ne doit pas
dépasser 31,7 kg (70 lb). Le poids du panneau
de la porte
du congélateur ne doit pas dépasser 20,6 kg
(45 lb).
Le poids du panneau de la grille ne doit pas
dépasser 6,8 kg (15 lb).
B C D
273 1724 568
(10-3/4) (67-7/8) (22-11/32)
273 1724 672
(10-3/4) (67-7/8) (26-15/32)
70
Bordure
de 8 mm
Porte
(5/16 po)
Panneau
de 6 mm
(1/4 po)
E F
418 893
(16-7/16) (35-5/32)
469 893
(18-15/32) (35-5/32)
G
452
(17-13/16)
452
(17-13/16)
