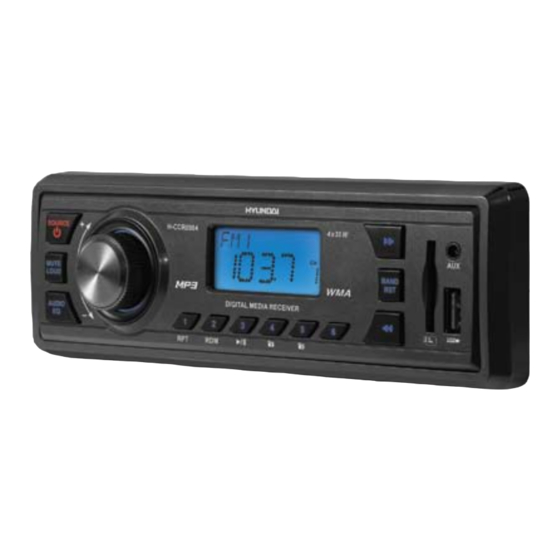

- Page 1 H-CCR8084 DIGITAL MEDIA PLAYER ЦИФРОВОЙ USB/SD/MMC - USB/SD/MMC МЕДИАПРОИГРЫВАТЕЛЬ Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Table of contents Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Playback order Before you start General information... -
Page 3: Before You Start
Before you start Utilization of the product If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling. Please contact your local authorities for the correct method of disposal. -
Page 4: Installation/Connection
Installation/Connection 1. Dashboard Installation 2. Sleeve tab to bend General notes Trim frame installation • Choose the mounting location where the To install the trim frame, press it to the unit unit will not interfere with the normal driving body and push it to fix it in place. This should be function of the driver. -
Page 5: Connection
Installation/Connection 1. Switch off the unit and detach the front panel. 2. Insert your fingers into the groove in the front side of the trim frame (apply some effort to detach the frame). Pull the frame to detach it. 3. Insert the supplied release keys into the both sides of the unit body to click, as shown in the picture. -
Page 6: Using The Iso Connector
Installation/Connection Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit. -
Page 7: Operation
Operation Control elements Front panel 10. 2/RDM button 1. MUTE/LOUD button 11. 3/PLAY/PAUSE button 2. SOURCE/POWER button 3. Display 12. 4/FOLDER DOWN button button 13. 5/FOLDER UP button 5. BAND/RST button 14. 6 button 6. AUX in button 7. AUDIO/EQ button 16. -
Page 8: General Operations
Operation (fader). Rotate VOLUME knob to adjust each General operations mode: • Bass/Treble: from -7 to 7 Turning the unit on/off • Balance: L15 (left) to R15 (right) Press SOURCE/POWER button to turn the • Fader: from R15 (rear) to F15 (front) unit on. -
Page 9: Usb/Sd/Mmc Operations
Operation Pause USB/SD/MMC operations Press 3/PLAY/PAUSE button to temporarily stop file playback. Press it again to resume Connecting a USB-device/Memory playback. card Insert a USB device into the USB port of this Repeat unit. Or insert an SD/MMC memory card until Press 1/RPT button to continuously repeat a click into the memory card slot with the label the current track. -
Page 10: General Information
General information Troubleshooting Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. -
Page 11: Specification
General information Specifications General Maximum power output: 35 W x 4 Suitable speaker impedance: 4-8 Ohm Fuse: 15 A Storage support: USB/SD/MMC up to 16 Gb Format support: MP3 data rate 32kbps ~ 320kbps, including VBR WMA data rate 32kbps ~ 384kbps Dimensions (WxhxD)/Weight: 178 х... -
Page 12: Содержание
Содержание Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо- пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на- стоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем. Перемотка вперед/назад Содержание... -
Page 13: Перед Началом Эксплуатации
Перед началом эксплуатации Утилизация изделия Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной утилизации... -
Page 14: Установка/Подключение
Установка/Подключение работа устройства, устройство издает неха- Установка рактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях Общая информация необходим квалифицированный техниче- • Перед окончательной установкой ский осмотр устройства. устройства временно подключите все • Не устанавливайте уровень громкости, провода... -
Page 15: Установка Декоративной Рамки
Установка/Подключение 3. Подключите необходимые провода и разъемы. Убедитесь в правильности под- ключения. 4. Установите магнитолу в монтажный кожух до фиксации боковых защелок. При установке по методу Б монтаж- ный кожух и внешняя декоративная рамка не используются. Снятие устройства 1. Приборная панель а... -
Page 16: Подключение
Установка/Подключение Подключение Схема электрических соединений • Не допускайте короткого замыкания • Независимо от размера динамиков проводов динамиков на корпус головного следует использовать динамики с сопротив- лением 4-8 Ом. устройства или автомобиля. ЛИН. ВЫХОД RCA (ЛЕВЫЙ = БЕЛЫЙ; ПРАВЫЙ = КРАСНЫЙ) РАЗЪЕМ... -
Page 17: Использование Разъема Iso
Установка/подключение Использование разъема ISO 1. Если в Вашем автомобиле есть разъ- ем ISO, произведите подключение, как показано на рисунке. 2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки... -
Page 18: Управление Устройством
Управление устройством Элементы управления Передняя панель 16 17 1. Кнопка MUTE/LOUD 10. Кнопка 2/RDM 2. Кнопка SOURCE/POWER 11. Кнопка 3/PLAY/PAUSE 3. Дисплей 12. Кнопка 4/FOLDER DOWN 13. Кнопка 5/FOLDER UP 4. Кнопка 14. Кнопка 6 5. Кнопка BAND/RST 6. Разъем AUX 15. -
Page 19: Основные Операции
Управление устройством Регулирование параметров аудио Основные операции Нажимайте кнопку AUDIO/EQ для выбора параметра аудио: BASS (низкие частоты) => TRE (treble - высокие частоты) => B (balance Включение/выключение устройства - баланс между правым и левым динамика- Нажмите кнопку SOURCE/POWER, чтобы ми) => F (fader - баланс между фронталь- включить... -
Page 20: Операции С Usb/Sd/Mmc
Управление устройством Выбор трека частоту. Нажмите и удерживайте кнопку с цифрой; станция будет сохранена под этим Нажмите кнопку , чтобы перейти к номером, который отобразится на дисплее. следующему треку. Нажмите кнопку В дальнейшем для вызова этой станции на- чтобы перейти к предыдущему треку. жмите... -
Page 21: Общая Информация
Общая информация Руководство по исправлению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность... -
Page 22: Технические Характеристики
Общая информация Технические характеристики Общие Максимальная выходная мощность: 35 Вт х 4 Требуемый импеданс динамика: 4 – 8 Ом Предохранитель: 15 А Поддержка носителей: USB/SD/MMC до 16 Гб Воспроизведение форматов: MP3 с битрейтом 32 кбит/с ~ 320 кбит/с, включая VBR WMA с...
