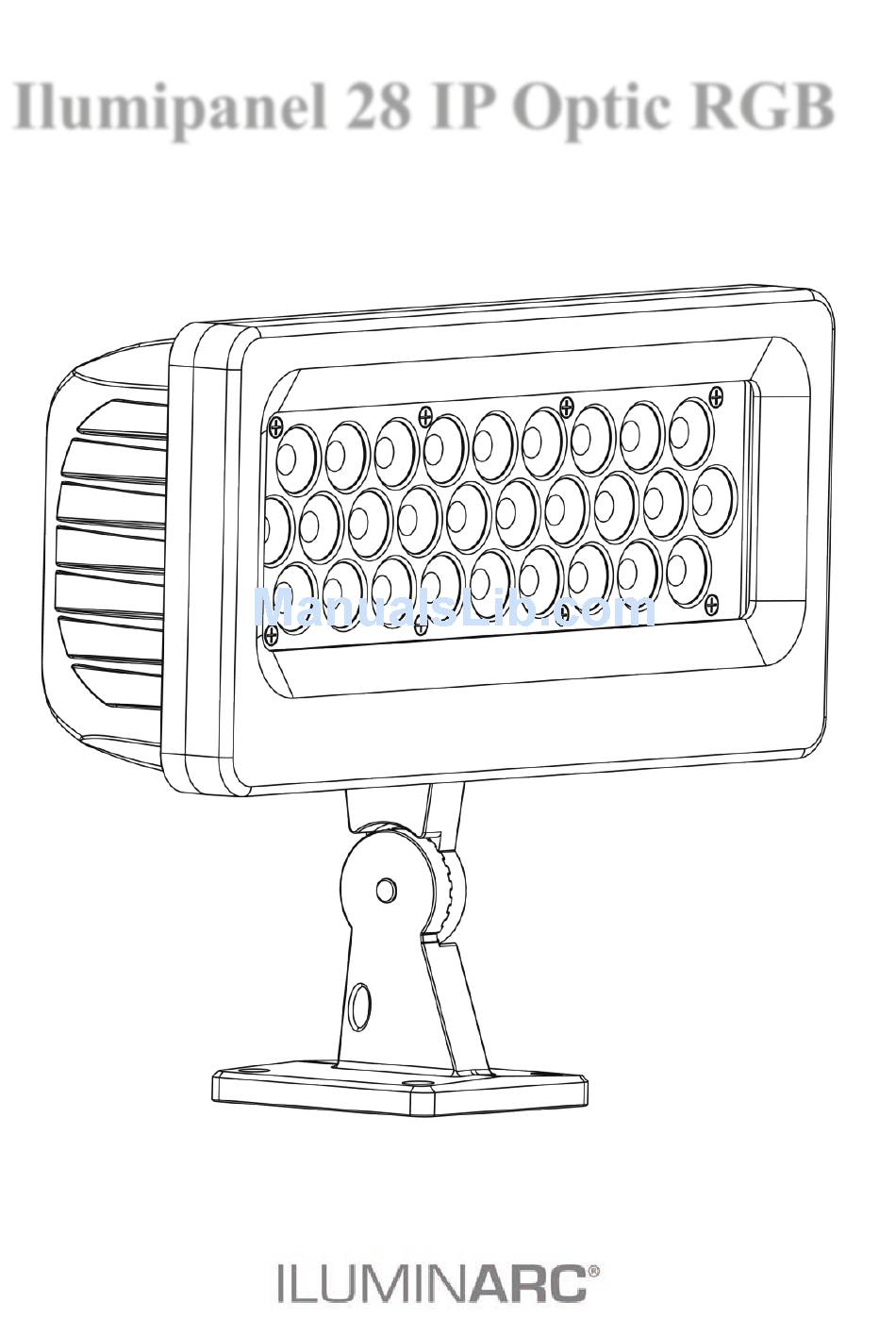

  • Page 1 Ilumipanel 28 IP Optic RGB Quick Reference Guide...
  • Page 2 Ilumipanel 28 IP Optic RGB QRG About this The Ilumipanel 28 IP Optic RGB Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and Guide DMX values. Download the User Manual from www.iluminarc.com more details.
  • Page 3 Distribution Distribution Conduit DMX Linking The Ilumipanel 28 IP Optic RGB will work with a DMX controller using a regular DMX serial connection. A DMX Primer is available from www.iluminarc.com. DMX Connection This product provides a DMX 512 connection by using bare-ended IP67- rated signal cable.
  • Page 4 Ilumipanel 28 IP Optic RGB QRG Ilumicon and To control/operate the Ilumipanel 28 IP Optic RGB, use either an Ilumicon or a DMX controller. Use the standard DMX connection as shown in the DMX Junction Box Wiring section to connect this product to any standard Controllers DMX controller.
  • Page 5 Ilumipanel 28 IP Optic RGB QRG Mounting This product comes with an adjustable bracket to mount on any firm, non-flammable surface. You can mount the product horizontally or vertically. Product Mounting Diagram...
  • Page 6: Menu Options

    Ilumipanel 28 IP Optic RGB QRG Menu Options Main Level Programming Levels Description 001~512 Sets the DMX starting address ARC 1 3-channel: RGB control ARC 1 + D 4-channel: RGB control + dimmer PERSON ARC FULL 7-channel: RGB control + dimmer...
  • Page 7: Table Of Contents

    Ilumipanel 28 IP Optic RGB QRG DMX Values Channel Function Value Percent/Setting 000  255 0~100% Dimmer FULL 000  255 0~100% 000  255 0~100% Green 000  255 0~100% Blue 000  010 No Function 011  035...
  • Page 8: White

    Ilumipanel 28 IP Optic RGB GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del Ilumipanel 28 IP Optic RGB contiene información básica sobre el producto, como conexión, montaje, Guía opciones de menú y valores DMX. Descargue el manual de usuario de www.iluminarc.com...
  • Page 9: White

    Tubo Distribución Distribución Enlace DMX El Ilumipanel 28 IP Optic RGB funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.iluminarc.com. Conexión DMX Este producto proporciona una conexión DMX 512 utilizando cable de señal sin terminación con certificación IP67.
  • Page 10: White

    Conexión Conexión Controladores Para controlar/operar el Ilumipanel 28 IP Optic RGB, utilice un controlador Ilumicon o DMX. Utilice la conexión DMX estándar, tal y como se muestra Ilumicon en el apartado sobre el cableado de la caja de conexión DMX, para conectar y DMX este producto a cualquier controlador DMX estándar.
  • Page 11: White

    Conector de Señal Direccionador Ilumicode Diagrama de ILUMINARC® recomienda no conectar más de 20 productos de este modo, manteniendo una distancia total máxima de 60 m (197 pies). En caso Conexión contrario, podría ser necesario utilizar un amplificador de señal con Ilumicode optoacoplador.
  • Page 12: White

    Ilumipanel 28 IP Optic RGB GRR Opciones de Menú Nivel Principal Niveles de Programación Descripción 001~512 Configura la dirección inicial DMX ARC 1 3 Canales: Control RGB ARC 1 + D 4 Canales: Control RGB + atenuador PERSON ARC FULL...
  • Page 13: White

    Ilumipanel 28 IP Optic RGB GRR Valores DMX Canal Función Valor Porcentaje/Configuración 000  255 0~100% Atenuador FULL 000  255 0~100% Rojo 000  255 0~100% Verde 000  255 0~100% Azul 000  010 Sin Función 011  035...
  • Page 14: White

    Ilumipanel 28 IP Optic RGB MdR À Propos de ce Le Manuel de Référence (MdR) de l’Ilumipanel 28 IP Optic RGB reprend des informations de base sur ce produit notamment en matière de Manuel connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.iluminarc.com...
  • Page 15: White

    Protection Distribution Distribution Raccordement L'Ilumipanel 28 IP Optic RGB fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série. Une introduction au DMX est à votre disposition sur www.iluminarc.com. Connexion DMX Cet appareil propose une connexion DMX 512 à l'aide d'un câble de signal répondant à...
  • Page 16: White

    Jonction Jonction Ilumicon et Pour commander ou faire fonctionner l'Ilumipanel 28 IP Optic RGB, utilisez soit un Ilumicon soit un jeu d'orgues DMX Utilisez une connexion Jeux d'Orgues DMX standard comme indiqué dans la section câblage de la boîte de jonction DMX afin de raccorder l'appareil à...
  • Page 17 Dispositif d'Adressage Ilumicode Diagramme de ILUMINARC® recommande de ne pas raccordez ensemble plus de 20 appareils dans ce mode, afin que la distance totale ne dépasse pas les 60 m Connexion Pour (197 pieds). Sinon, vous devrez avoir recours à un amplificateur de signal Ilumicode photocoupleur.
  • Page 18: Options Du Menu

    Ilumipanel 28 IP Optic RGB MdR Options du Menu Niveau Principal Niveaux de Programmation Description 001~512 Configure l'adresse DMX de départ ARC 1 3 Canaux: commande RVB ARC 1 + D 4 Canaux: commande RVB + gradateur PERSON ARC FULL...
  • Page 19 Ilumipanel 28 IP Optic RGB MdR Valeurs DMX Canal Fonction Valeur Pourcentage/Configuration 000  255 0~100% Gradateur FULL 000  255 0~100% Rouge 000  255 0~100% Vert 000  255 0~100% Bleu 000  010 Pas de Fonction 011  035...
  • Page 20 (954) 923-3680 (Press 4) Email: support@iluminarc.com Fax: (954) 929-5560 Email: support@iluminarc.com World Wide Web World Wide Web www.iluminarc.com www.iluminarc.com Ilumipanel 28 IP Optic RGB QRG Rev. 2 ML © Copyright 2013 ILUMINARC® All rights reserved. Printed in the P. R. C.
