Connexion

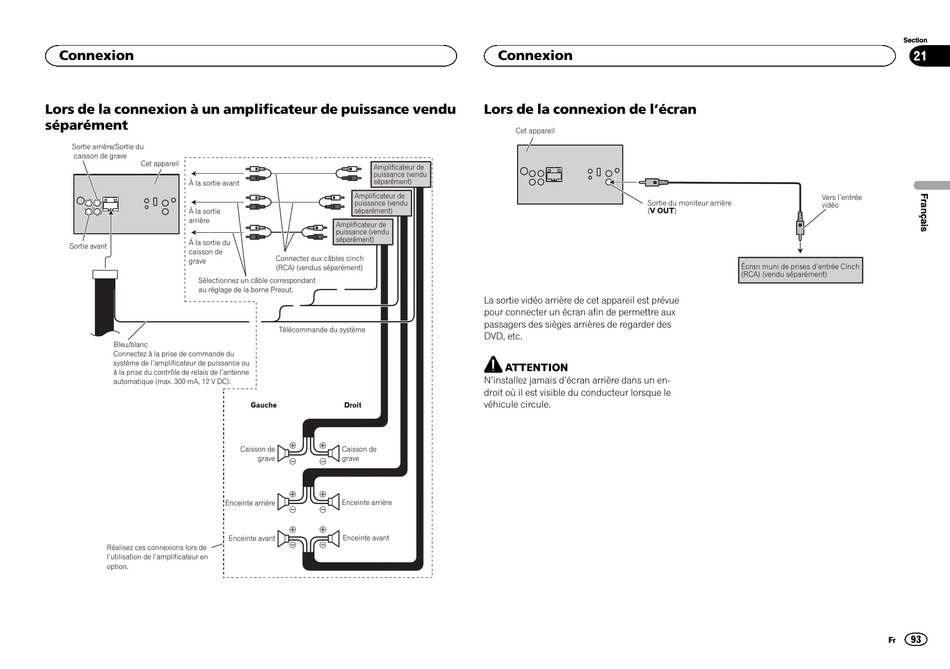

Lors de la connexion à un amplificateur de puissance vendu
séparément
Sortie arrière/Sortie du
caisson de grave
Cet appareil
À la sortie avant
À la sortie
arrière
À la sortie du
Sortie avant
caisson de
grave
Sélectionnez un câble correspondant
au réglage de la borne Preout.
Bleu/blanc
Connectez à la prise de commande du
système de l'amplificateur de puissance ou
à la prise du contrôle de relais de l'antenne
automatique (max. 300 mA, 12 V DC).
Réalisez ces connexions lors de
l'utilisation de l'amplificateur en
option.
Amplificateur de
puissance (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Connectez aux câbles cinch
(RCA) (vendus séparément)
Télécommande du système
Gauche
Droit
Caisson de
Caisson de
grave
grave
Enceinte arrière
Enceinte arrière
Enceinte avant
Enceinte avant
Connexion
Lors de la connexion de l'écran
Cet appareil
Sortie du moniteur arrière
(V OUT)
La sortie vidéo arrière de cet appareil est prévue
pour connecter un écran afin de permettre aux
passagers des sièges arrières de regarder des
DVD, etc.
ATTENTION
N'installez jamais d'écran arrière dans un en-
droit où il est visible du conducteur lorsque le
véhicule circule.
Section
21
Vers l'entrée
vidéo
Écran muni de prises d'entrée Cinch
(RCA) (vendu séparément)
93
Fr
