Section
21 Connexion

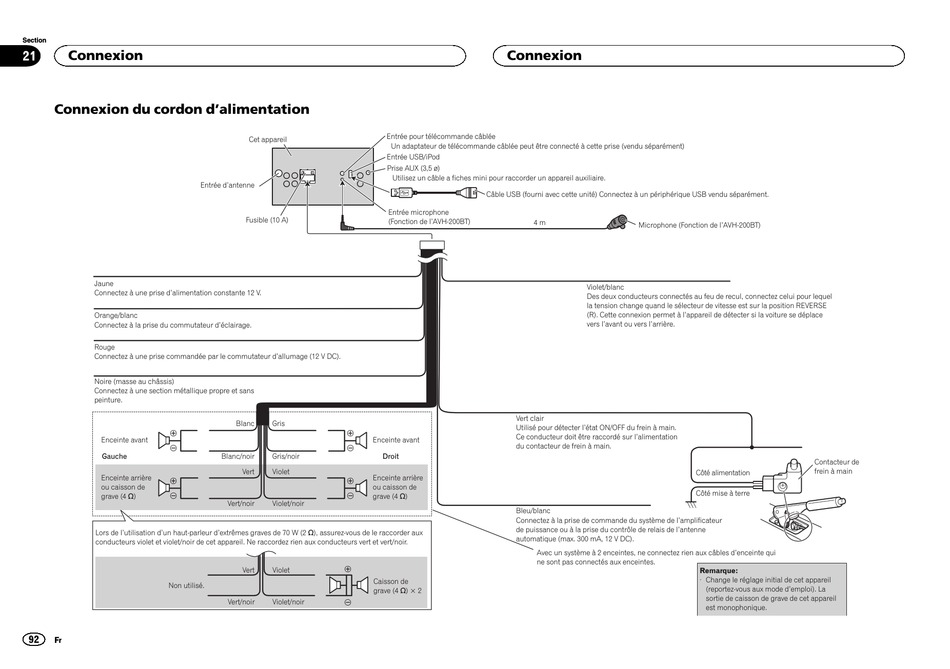

Connexion du cordon d'alimentation

Entrée d'antenne
Jaune
Connectez à une prise d'alimentation constante 12 V.
Orange/blanc
Connectez à la prise du commutateur d'éclairage.
Rouge
Connectez à une prise commandée par le commutateur d'allumage (12 V DC).
Noire (masse au châssis)
Connectez à une section métallique propre et sans
peinture.

Enceinte avant

Gauche
Enceinte arrière

ou caisson de

grave (4 Ω)
Lors de l'utilisation d'un haut-parleur d'extrêmes graves de 70 W (2 Ω), assurez-vous de le raccorder aux
conducteurs violet et violet/noir de cet appareil. Ne raccordez rien aux conducteurs vert et vert/noir.
Non utilisé.
92
Fr
Entrée pour télécommande câblée
Cet appareil
Un adaptateur de télécommande câblée peut être connecté à cette prise (vendu séparément)
Entrée USB/iPod
Prise AUX (3,5 ø)
Utilisez un câble a fiches mini pour raccorder un appareil auxiliaire.
Entrée microphone
Fusible (10 A)
(Fonction de l'AVH-200BT)
Blanc Gris

Enceinte avant

Blanc/noir Gris/noir Droit
Vert Violet
Enceinte arrière

ou caisson de

grave (4 Ω)
Vert/noir Violet/noir

Vert Violet
Caisson de
grave (4 Ω) × 2

Vert/noir Violet/noir
Connexion
Câble USB (fourni avec cette unité) Connectez à un périphérique USB vendu séparément.
4 m
Microphone (Fonction de l'AVH-200BT)
Violet/blanc
Des deux conducteurs connectés au feu de recul, connectez celui pour lequel
la tension change quand le sélecteur de vitesse est sur la position REVERSE
(R). Cette connexion permet à l'appareil de détecter si la voiture se déplace
vers l'avant ou vers l'arrière.
Vert clair
Utilisé pour détecter l'état ON/OFF du frein à main.
Ce conducteur doit être raccordé sur l'alimentation
du contacteur de frein à main.
Bleu/blanc
Connectez à la prise de commande du système de l'amplificateur
de puissance ou à la prise du contrôle de relais de l'antenne
automatique (max. 300 mA, 12 V DC).
Avec un système à 2 enceintes, ne connectez rien aux câbles d'enceinte qui
ne sont pas connectés aux enceintes.
Contacteur de
frein à main
Côté alimentation
Côté mise à terre
Remarque:
· Change le réglage initial de cet appareil
(reportez-vous aux mode d'emploi). La
sortie de caisson de grave de cet appareil
est monophonique.
