E S PA Ñ O L
10 11

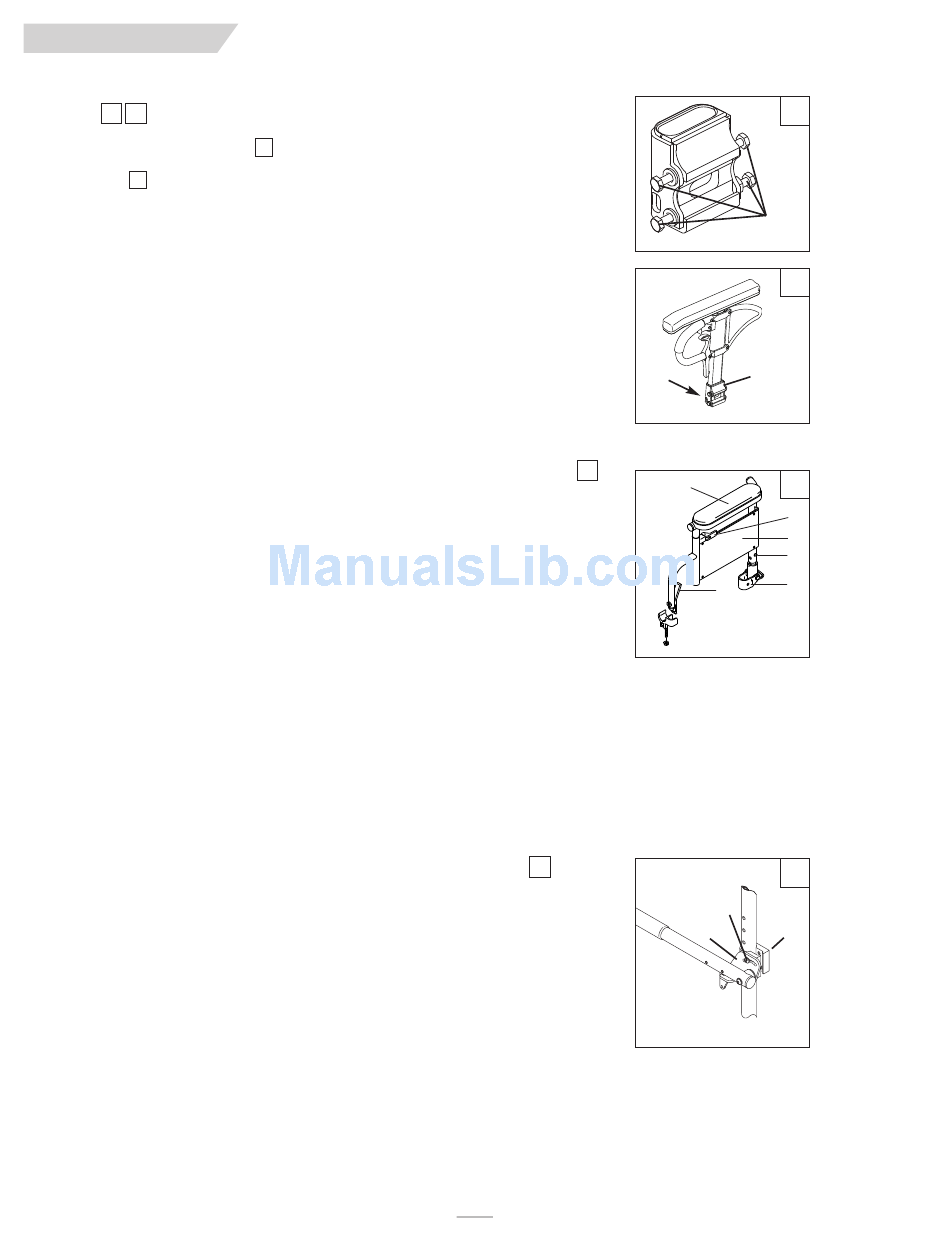

Ajuste
1. Para ajustar el reposabrazos de poste sencillo en el receptáculo, afloje los 4 pernos hexagonales
(C) con una llave de 7/16 pulg.
2. Sosteniendo el reposabrazos en el receptáculo (B), oprima con firmeza la parte externa del recep-
11
táculo.
3. Mantenga presionado el receptáculo y vuelva a apretar dos de los pernos hexagonales (C).
4. Retire el reposabrazos y vuelva a apretar los dos pernos hexagonales restantes.
5. El reposabrazos se fijará firmemente en el receptáculo y disminuirá cualquier ruido ocasionado
por la vibración.
F. REPOSABRAZOS GIRATORIOS DE ALTURA AJUSTABLE (opcional)
Estos reposabrazos son instalados por Sunrise.
1. Ajuste de la altura
a. Libere la palanca superior del seguro.
b. Deslice el reposabrazos hacia arriba o abajo hasta la altura que elija.
c. Regrese la palanca a la posición de asegurado.
2. Para girar los reposabrazos hacia atrás y retirarlos
a. Oprima el liberador del seguro y jale el reposabrazos hacia la parte posterior de la silla de ruedas.
b. Para retirarlo, jale el reposabrazos hacia arriba. El pasador que asegura el reposabrazos en su sitio
se liberará automáticamente.
c. Para regresar el reposabrazos a su posición de funcionamiento, oprima el cojín hacia abajo hasta
que quede asegurado firmemente en su sitio.
G. REPOSABRAZOS ELEVABLES ASEGURABLES AJUSTABLES
(opcional sólo con respaldo de profundidad ajustable)
1. Ajuste
a. Afloje los pernos de la abrazadera (A).
b. Mueva la abrazadera hacia arriba o hacia abajo en el poste del respaldo hasta la posición deseada.
c. Apriete los pernos.
2. Ajuste del ángulo
a. Afloje el perno (B).
b. Ajuste el reposabrazos según el ángulo deseado usando los orificios fijos en la placa de ángulo del
reposabrazos (C).
c. Apriete el perno.
10
.
12
13
41
10
C
11
B
12
1
2
4
6
5
3
1. Cojín del reposabrazos
2. Palanca superior del seguro
3. Palanca de liberación
4. Panel del reposabrazos
5. Receptáculo trasero
6. Pasador de liberación del reposabrazos
13
B
C A
I X .
109881 Rev. B
