E S PA Ñ O L

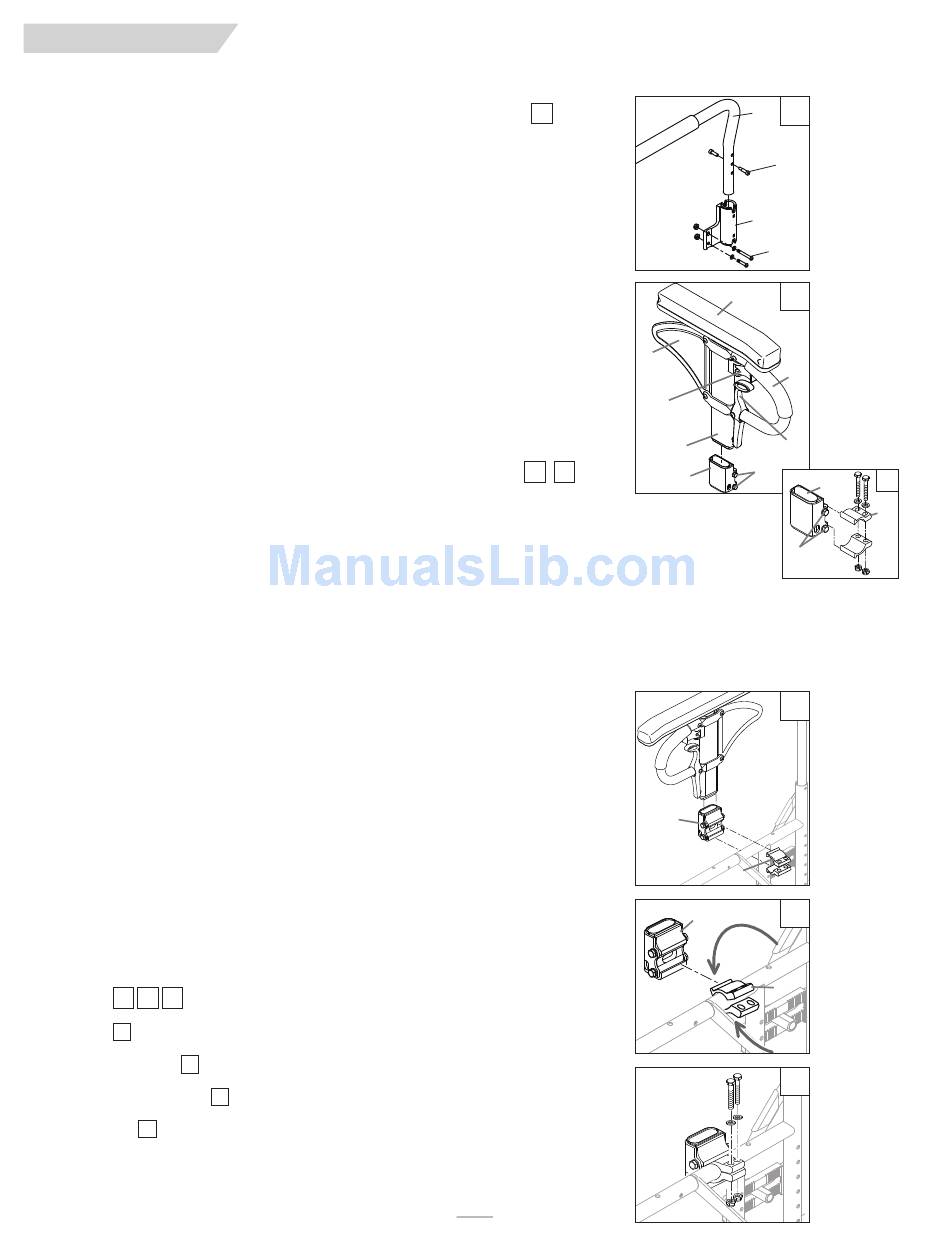

C. REPOSABRAZOS GIRATORIOS ACOJINADOS (OPCIONAL)
Los reposabrazos giratorios pueden retirarse o pueden girar hacia atrás para permitir los cambios laterales.
Su altura puede ajustarse (en incrementos de 2.5 cm [1 pulg.]) moviendo los pernos (A) hacia arriba o
abajo en los orificios pretaladrados en la abrazadera del reposabrazos.
Puede colocarse a una altura adicional al retirar los pernos (C), y al levantar y girar el accesorio en el sen-
tido opuesto (D). Verifique que los pernos (C) estén apretados.
Los reposabrazos giratorios removibles se instalan deslizando el reposabrazos en el receptor (B) del
bastidor del respaldo.
1. Instalación
Deslice el reposabrazos en el tubo receptor en la parte posterior del bastidor.
2. Función giratoria
Saque el reposabrazos de la posición de asegurado y gírelo hacia un lado.
3. Remoción del reposabrazos
Tire del reposabrazos hacia arriba para sacarlo del receptor.
D. REPOSABRAZOS DE ALTURA AJUSTABLE (OPCIONALES)
1. Instalación
a. Deslice el poste externo en el receptáculo montado en el bastidor de la silla de ruedas.
b. El reposabrazos se asegurará automáticamente en su sitio.
2. Ajuste de la altura
a. Gire la palanca de liberación (2) hasta el segundo punto de detención.
b. Deslice el cojín del reposabrazos hacia arriba o abajo hasta la altura deseada.
c. Regrese la palanca a la posición de asegurado contra el poste.
d. Empuje el cojín del brazo (4) hasta que el poste superior caiga en su sitio.
3. Remoción del reposabrazos
a. Gire la palanca de liberación (2) hasta el primer punto de detención y retire el reposabrazos.
4. Reposición del reposabrazos
a. Deslice el reposabrazos en el receptáculo.
b. Regrese la palanca de liberación (2) a la posición de asegurado contra el poste.
E. ACCESORIO DEL RECEPTÁCULO DEL REPOSABRAZOS
7 8 9
Montaje
1. Coloque las dos abrazaderas receptoras (A) sobre la porción superior del tubo trasero del basti-
7
dor . Alinee con el reposabrazos de altura ajustable de poste sencillo.
2. Apriete ambas abrazaderas receptoras juntas en el lado del receptáculo del poste e insértelas en
8
este receptáculo .
3. Una vez que estén insertadas, apriete ambas abrazaderas receptoras juntas en el lado externo del
receptáculo del poste.
4. Sostenga ambas abrazaderas receptoras contra la porción superior del tubo trasero del bastidor y
9
sujételas .
109881 Rev. B
9
5
6
6 6a
40
5
B
A
D
C
4
6
5
2
1
3
9
7
7
1. Poste externo
2. Palanca de lib-
eración - Altura
9
3. Palanca de lib-
eración
4. Cojín del eposabrazos
5. Barra de transferencia
6. Panel lateral
7. Receptor
8. Abrazadera
9. Accesorio de ajuste del receptáculo
7
B
A
8
B
A
9
