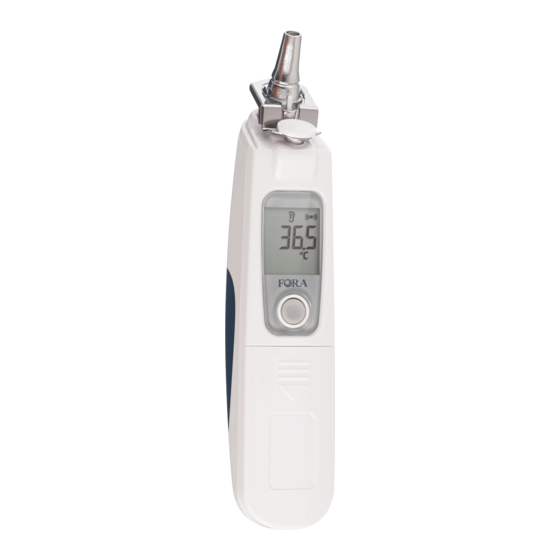

Fora IR20 Owner's Manual

Ear thermometer
Hide thumbs Also See for IR20:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Ear Thermometer
IR20c / IR20z / IR20b
Owner's Manual
311-1261000-030 Version 3.0 2012/11

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IR20 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fora IR20

Summary of Contents for Fora IR20

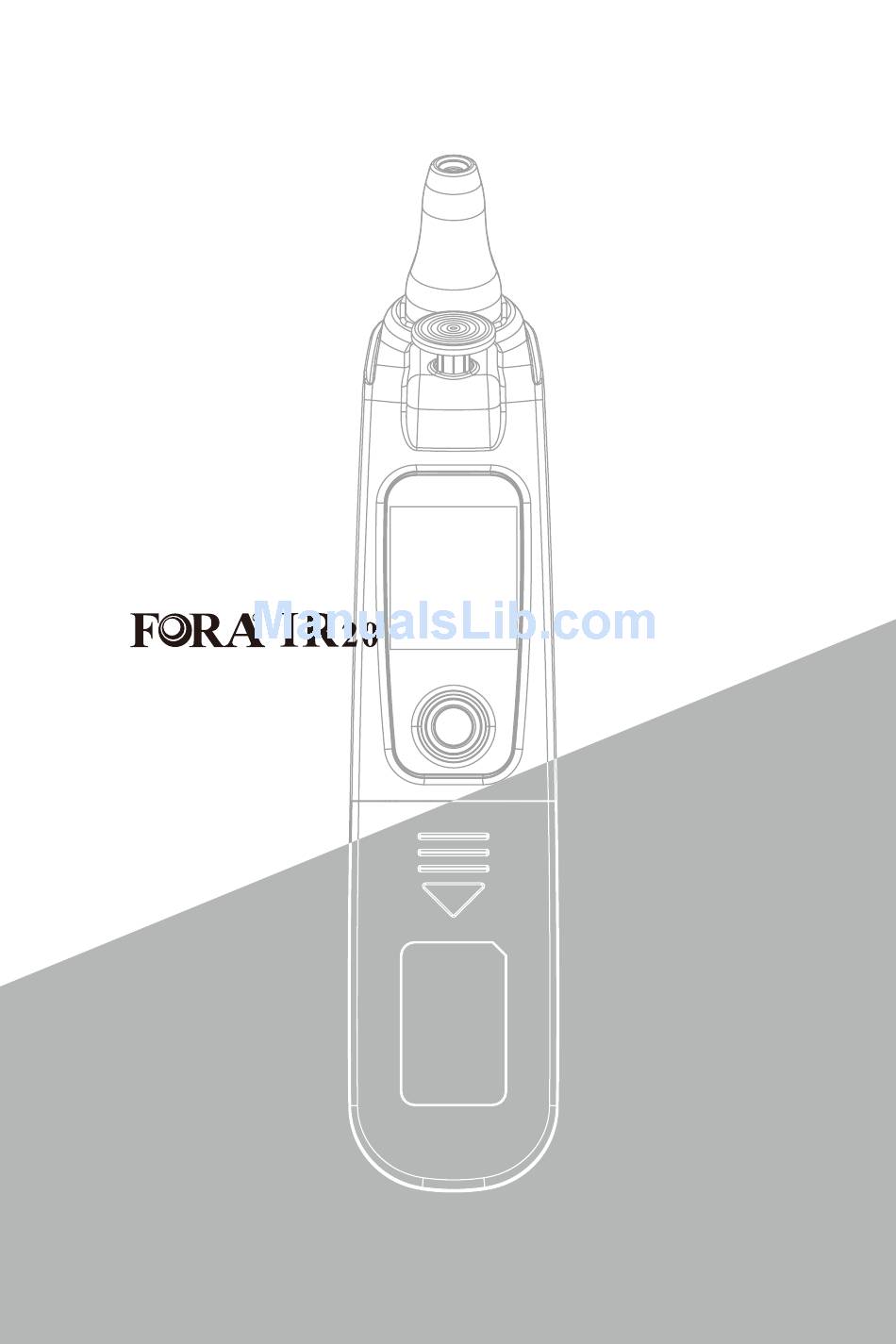

  • Page 1 Ear Thermometer IR20c / IR20z / IR20b Owner’s Manual 311-1261000-030 Version 3.0 2012/11...
  • Page 2 IMPORTANT SAFETY INSTRUCTIONS...
  • Page 3 READ THIS BEFORE USING The following basic safety precautions should always be taken. 1. Close supervision is necessary when the thermometer is used by, on, or near children, handicapped persons or invalids. 2. Use the thermometer only for the intended use described in this manual.

  • Page 4: Table Of Contents

    TABLE OF CONTENT Cautions and Warnings Restrictions of Use Introduction Package Contents Thermometer Parts LCD Screen Replacing the Battery About Normal Body Temperature & Fever...
  • Page 5 Using the Device Replacing Probe Cover Taking Ear Thermometer Hints on Taking Ear Temperature Recalling the Memory Viewing Results on a Personal Computer Care & Cleaning Fever Indicator Troubleshooting Specifications Warranty...

  • Page 6: Cautions And Warnings

    95%. Avoid dropping the thermometer from a height or strongly hitting it with a hard object. Only use the probe cover for infrared FORA IR20 ear thermometer. For proper hygiene, do not share probe cover. Damaged probe cover may result in error display.

  • Page 7: Restrictions Of Use

    Restrictions of Use This thermometer is clinically proven to produce accurate temperature measurements. However, please be advised if you have the following situations: The accuracy cannot be ensured for a person who has deformity in the ear such that the thermometer probe can not be properly inserted into the ear canal.

  • Page 8: Introduction

    Introduction Thank you for choosing FORA IR20 ear thermometer. This innovative medical device relies on on advanced infrared (IR) technology to measure temperature instantly FORA IR20 ear thermometer is an elegantly designed infrared thermometer meant for your family. Intended use...

  • Page 9: How Does It Work

    How does it work The thermometer measures the infrared heat generated by the eardrum and its surrounding tissue. The thermometer then converts it into a temperature value shown on LCD. NOTE The thermometer does not emit any infrared signal.

  • Page 10: Package Contents

    Package Contents FORA IR20 Two 1.5V AAA Ear Thermometer Batteries Owner’s Manual Probe Cover Warranty Card...

  • Page 11: Thermometer Parts

    Thermometer Parts Probe cover Probe cover ejection button On/Memory button Sticker Battery cover Data port Probe lens Probe Probe cover detector Scan button...

  • Page 12: Lcd Screen

    LCD Screen...
  • Page 13 Ear temperature indicator Non-probe cover warning Temperature scanning in progress Temperature display Memory mode Record numbers Low bettery indicator Temperature unit Temperature indicator for memory mode Communication symbol...

  • Page 14: Replacing The Battery

    Replacing the Battery The thermometer comes with two 1.5V AAA alkaline batteries. Replace it when “ ” appears. Please follow the steps to replace new batteries. Step 1 Remove the battery cover. Step 2 Place the new battery in the battery compartment and press it in until the battery is firmly secured.
  • Page 15 Step 3 Reattach the battery cover. NOTE Although the thermometer works when “ ” appears, we still recommend that you change the battery to obtain an accurate result. Remove the battery if stored for a long period of time. The battery should be kept out of reach of children. If they are swallowed, promptly see a doctor for help.

  • Page 16: About Normal Body Temperature & Fever

    About Normal Body Temperature & Fever Body temperature can vary from one individual/person to next. It also varies by location on the body and different time of the day. Below shows the statistical normal ranges from different sites. Please keep in mind that temperatures measured from different sites, even at the same time, should not be directly compared.

  • Page 17: Using The Device

    Using the Device Replacing Probe Cover Step 1 Check the probe cover is clean and new. Step 2 Attach new probe cover into the probe. Now, you can start to test your ear temperature. NOTE If a probe cover is not attached on the probe, LCD will show “ ”...
  • Page 18 Taking Ear Temperature Step 1 Make sure probe cover is firmly attached to the probe. Step 2 Press and release the On / Memory button to turn on the thermometer. When ready, the thermometer displays the last measurement. Step 3 Gently fit the probe into the ear canal.
  • Page 19 Step 4 Press and release the Scan button. Do not remove the thermometer until it beeps. Step 5 Read the result. “ ” is shown together with a temperature value. Step 6 Discard used probe cover into trash by pressing probe cover ejection button.

  • Page 20: Hints On Taking Ear Temperature

    Hints on Taking Ear Temperture 1. As with other of thermometer, you may observe slight variations in consecutive measurements. It is recommended that you take 3 temperature readings and use the highest one for the following situations: Infants younger than 3 months old. Children younger than 3 years old and who have a compromised immune system and the presence / absence of fever is critical.

  • Page 21: Recalling The Memory

    Recalling the Memory Your thermometer stores 10 recent readings in the memory. Step 1 Be sure the thermometer is OFF before recalling this memory. Step 2 Press the On / Memory button to turn on the thermometer. Step 3 Press the On / Memory button for 3 seconds to enter memory mode.
  • Page 22 Step 4 Exit the memory. Press the Scan button and LCD will show latest results with flashing “ ” . Then press On/Memory button again and LCD will show “ OFF ” to exit memory. NOTE When using the thermometer for the first time, the first memory result will display 32.0 ℉ . It indicates that there are no test results in memory.

  • Page 23: Viewing Results On A Personal Computer

    Viewing Results on a Personal Computer Results in memory can be transmitted to the personal computer by either cable or wireless connection for FORA IR20c, FORA IR20z and FORA IR20b, respectively. Accessories needed to activate this function are: Health Care Software System: a software downloaded from Fora Care ’...
  • Page 24 The thermometer will turn off without pressing any button for 1 minute. Transmitting data via Bluetooth Adapter (FORA IR20b) Step 1 Install Health Care System Software on your computer by following the instructions provided on Fora Care’s website. Step 2 Install Bluetooth Adapter Software.
  • Page 25 “Bluetooth Serial Port Service” for connection. The results will be transmitted automatically to your computer once you finish taking the temperature. In the meanwhile, the communication symbol on the thermometer will flash. If you are using the Bluetooth Adapter provided by Fora Care Inc., please follow the installation guide “Bluetooth Easy Card” within the package. Bluetooth Indicator...
  • Page 26 If you hear a long “beep” produced from the gateway, that means an error occurs, please try the connection again. If the problem still exists, please contact your agent for help. We recommend that you use bluetooth adaptor provided by Fora Care Inc.

  • Page 27: Care & Cleaning

    Care & Cleaning If you would like to clean the probe lens, wipe it gently with an 70% alcohol swab or soft cloth moistened with 70% alcohol. Do not attach a new probe cover within 30 minutes. The probe is not waterproof. Please wipe with a clean cloth which is dry or damped with 70% alcohol.

  • Page 28: Troubleshooting

    Troubleshooting The table below shows problems you may encounter. All error messages below would be shown together with orange backlight. Please follow “what to do” to resolve problems. If the problem still exists, please call your local dealer for help. Message What it means What to do...

  • Page 29: Specifications

    Specifications 160.5mm(W) x 45.9mm(H) x 32.5mm(D) Dimensions 98.33g (include 2 x1.5V AAA batteries) Weight 2 x 1.5V AAA alkaline batteries Battery UART (USB& RS232) /ZigBee /Bluetooth External output 89.6 ℉ to 109.4 ℉ (32 ℃ to 43 ℃ ) Displayed temperature range Display resolution 0.1 ℉...

  • Page 30: Warranty

    Warranty Fora Care Inc. (“Fore Care”) warrants this product to be free of defects in workmanship and materials for a period on year from the date of purchase. During the warranty period, if this product is found to be defective, you may bring it together with the purchase receipt and Warranty Certificate on a carry-in basis to Fora Care's office during normal business hours for warranty service.
  • Page 31 NOTE...
  • Page 32 NOTE...
  • Page 33 Termómetro de Oído IR20c / IR20z / IR20b Manual del Usuario 311-1261000-030 Versión 3.0 2012/11...
  • Page 34 INSTRUCCIONES IMPORTANTES DE SEGURIDAD...
  • Page 35 Termómetro de Oído Fora IR20 LEA LO SIGUIENTE ANTES DE UTILIZAR Siempre deben tomar las siguientes precauciones básicas. 1. Una supervisión cuidadosa es necesaria cuando el dispositivo es utilizado por, para o cerca de niños, personas impedidas o minusválidos. 2. Utilice el dispositivo solamente para el uso previsto descrito en este manual.
  • Page 36 TABLA DE CONTENIDO Advertencias y Precauciones Restricciones de Uso Introducción Contenido del Paquete Partes del Termómetro Pantalla LCD Cambiando las Pilas Acerca de la Temperatura Corporal & Fiebre...
  • Page 37 Termómetro de Oído Fora IR20 Utilizando el Dispositivo Cambiando el Cubierta de Sonda Tomando la Temperatura del Oído Pistas para Tomar la Temperatura del Oído Repasar la Memoria Viendo Resultados en la Computadora Mantenimiento y Limpieza Indicador de Fiebre Guías Para Resolver Problemas Especificaciones Garantía...
  • Page 38 Evite la luz solar directa. Evite dejar caer el termómetro. Utilice solamente el cubierta de sonda infrarrojo del termómetro de oído FORA IR20. Para asegurar una buena higiene, no comparta el cubierta de sonda. Los cubierta de sonda dañados pueden dar error en el resultado.
  • Page 39 Termómetro de Oído Fora IR20 Restricciones de Uso Es clínicamente probado que este termómetro mide temperaturas exactas; sin embargo, sea aconsejado de lo siguiente: No se puede asegurar la exactitud para las personas que tiene una deformidad en el oído tal que no puede colocar bien el termómetro en el canal auditivo.
  • Page 40 Gracias por elegir el Termómetro de Oído FORA IR20. Este innovador dispositivo medico depende de avanzada tecnología infrarroja para medir la temperatura del oído instantáneamente y con exactitud. El Termómetro de Oído FORA IR20 es un termómetro infrarrojo de diseño elegante para su familia. Uso previsto El Termómetro de Oído FORA IR20 es previsto para la...
  • Page 41 Termómetro de Oído Fora IR20 Cómo funciona El termómetro mide el calor infrarrojo generado por el tímpano y sus tejidos circundantes. Luego el termómetro lo convierte en un valor de la temperatura demostrado en la pantalla. NOTA El termómetro no emite ningún señal infrarroja.
  • Page 42 Contenido del Paquete Termómetro de Oído Dos Pilas de Fora IR20 1.5V AAA Manual de Usuario Cubierta de Sonda Tarjeta de Garantía...
  • Page 43 Termómetro de Oído Fora IR20 Partes del Termómetro Cubierta de sonda Botón de eyección para el cubierta de sonda Botón de inicio / memoria Etiqueta Cubierta de pila Puerto de dato Lente Sonda Detectador del cubierta de sonda Botón escáner...
  • Page 44 Pantalla LCD...
  • Page 45 Termómetro de Oído Fora IR20 Indicador de la temperatura del oído Advertencia de no cubierta de sonda Escáner de temperatura en curso Visualizador de la temperatura Modo de memoria Número de lecturas Indicador de bateria baja Unidad de temperatura Indicador de la temperatura para el modo de memoria Símbolo de comunicación...
  • Page 46 Cambiando las Pilas El termómetro incluye dos pilas alcalinas de 1.5V AAA. Reemplácelas cuando“ ”aparece. Por favor de seguir los pasos a continuación para instalar nuevas pilas. Paso 1 Remueva la cubierta de pila. Paso 2 Coloque las nuevas pilas en el compartimiento de pilas y empuje hasta que esté firmemente asegurada.
  • Page 47 Termómetro de Oído Fora IR20 Paso 3 Cierre la cubierta de pila. NOTA Aunque el termómetro funciona cuando “ ” aparece, todavía le recomendamos que cambie las pilas para obtener un resultado preciso. Remueva las pilas si lo va a guardar por un largo periodo.
  • Page 48 Acerca de la Temperatura Corporal & Fiebre La temperatura corporal puede variar de una persona a otra. También varía entre diferentes lugares del cuerpo y según la hora del día. La tabla abajo muestra los rangos estadísticos normales de diferentes lugares. Por favor de tener en cuenta que las temperaturas medidas de lugares diferentes, aun a la misma vez, no deben ser comparados directamente.

  • Page 49: Utilizando El Dispositivo

    Termómetro de Oído Fora IR20 Utilizando el Dispositivo Cambiando el Cubierta de Sonda Paso 1 Verifique que el cubierta de sonda sea nuevo y limpio. Paso 2 Sujete el nuevo cubierta de sonda en la sonda. Ahora, puede empezar a medir la temperatura del oído. NOTA Si un nuevo cubierta de sonda no ha sido sujetado a la sonda, la pantalla visualizará...

  • Page 50: Tomando La Temperatura Del Oído

    Tomando la Temperatura del Oído Paso 1 Asegúrese que el cubierta de sonda esté bien sujetado a la sonda. Paso 2 Presione y suelte el botón de inicio/memoria. Cuando esté listo, el termómetro visualizara la última lectura. Paso 3 Coloque la sonda suavemente en el canal auditivo.
  • Page 51 Termómetro de Oído Fora IR20 Paso 4 Presione y suelte el botón escáner. Remueva el termómetro cuando oiga el pito. Paso 5 Read the result. “ ” es mostrado junto con el valor de la temperatura. Paso 6 Deseche el cubierta de sonda usado en el basurero presionando el botón...

  • Page 52: Pistas Para Tomar La Temperatura Del Oído

    Pistas para Tomar la Temperatura del Oído 1. Como con cualquier otro termómetro, usted puede observar variaciones ligeras en las medidas consecutivas. Se recomienda que tome la temperatura 3 veces y use el resultado más alto para las siguientes situaciones: Bebés menores de 3 meses.

  • Page 53: Repasar La Memoria

    Termómetro de Oído Fora IR20 Repasar la Memoria Su termómetro almacena las diez lecturas más recientes. Paso 1 Asegúrese que el termómetro esté APAGADO antes de repasar la memoria. Paso 2 Presione el botón de inicio / memoria para encender el termómetro...
  • Page 54 Paso 4 Salir del modo de memoria. Presione el botón escáner y la pantalla visualizará los resultados más recientes con la “ ” parpadeando. Luego presione el botón de inicio/memoria dos veces para salir de la memoria. NOTA Cuando utiliza el termómetro por primera vez, el primer resultado de memoria será...

  • Page 55: Viendo Resultados En La Computadora

    Computadora Los resultados almacenados pueden ser transferidos a la computadora por cable o conexión inalambrica para los modelos FORA IR20c, FORA IR20z y FORA IR20b, respectivamente. Accesorios que necesita para usar esta función son: Health Care System Software: un software bajado en la página web de Fora Care (www.foracare.com/usa).
  • Page 56 Instale en su computadora el software de Health Care System Software y siga las instrucciones proporcionadas en la página web de Fora Care. Paso 2 Conectar a la Computadora Conecte el cable de transmissión al puerto que está detrás de su computadora.
  • Page 57 Termómetro de Oído Fora IR20 Transmitiendo los datos por el Zigbee Gateway (FORA IR20z) Paso 1 Instale el Zigbee Gateway y Encienda el Dispositivo. (Favor de contactar a su agente para configurar el dispositivo) Paso 2 Transmitir los Datos. Después de que termine midiendo, sus resultados serán transmitidos automáticamente; el símbolo de transmisión parpadeara en el termómetro y oirá...
  • Page 58 Mientras tanto, el símbolo de transmisión parpadeara en el termómetro. Si usted está usando el Adaptador Bluetooth proporcionado por Fora Care Inc., por favor de seguir la guía de instalación “Bluetooth Easy Card” dentro del paquete. Indicador Bluetooth Descripción...
  • Page 59 Termómetro de Oído Fora IR20 NOTA Mientras que el termómetro está conectado a la computadora o al servidor, no podrá hacer una prueba. Cuando el dispositivo Zigbee Gateway está normal, el indicador está verde. Si está rojo, por favor de contactar a su agente para la ayuda.

  • Page 60: Mantenimiento Y Limpieza

    Mantenimiento y Limpieza Si le gustaría limpiar el lente, use un algodón suave o hisopo humedecidos con alcohol al 70%. No sujete un nuevo cubierta de sonda dentro de los siguientes 30 minutos. La sonda no es impermeable. Por favor de limpiarla con un algodón limpio que es seco o humedecido con 70% de alcohol.

  • Page 61: Guías Para Resolver Problemas

    Termómetro de Oído Fora IR20 Guías Para Resolver Problemas La tabla abajo demuestra los problemas con que puede encontrarse. Todos los mensajes de error abajo se mostrarían juntos con una contraluz anaranjado. Por favor de seguir “Que hacer” para resolver los problemas. Si el problema continúa, por favor de llamar a su vendedor local para la ayuda.

  • Page 62: Especificaciones

    Especificaciones 160.5mm(W) x 45.9mm(H) x 32.5mm(D) Dimensiones 98.33g Peso (incluye 2 pilas alcalinas de 1.5V AAA) Fuente de energía 2 pilas alcalinas AAA 1.5V UART (USB & RS232) / Zigbee / Bluetooth Salida externa Rango de temperatura 89.6 ℉ a 109.4 ℉ (32 ℃ a 43 ℃ ) visualizado Resolución LCD 0.1°F...

  • Page 63: Garantía

    Termómetro de Oído Fora IR20 Garantía Fora Care Inc. (“Fora Care”) garantiza que este producto está libre de materiales y defectos de mano de obra por un UN año período de a partir de la fecha de compra. Durante el periodo de garantía, si encuentra que esté...
  • Page 64 Fora Care no debe ser responsable para ningún daño directo, consecuente o incidental que surge del uso o incapacidad de usar este producto.
